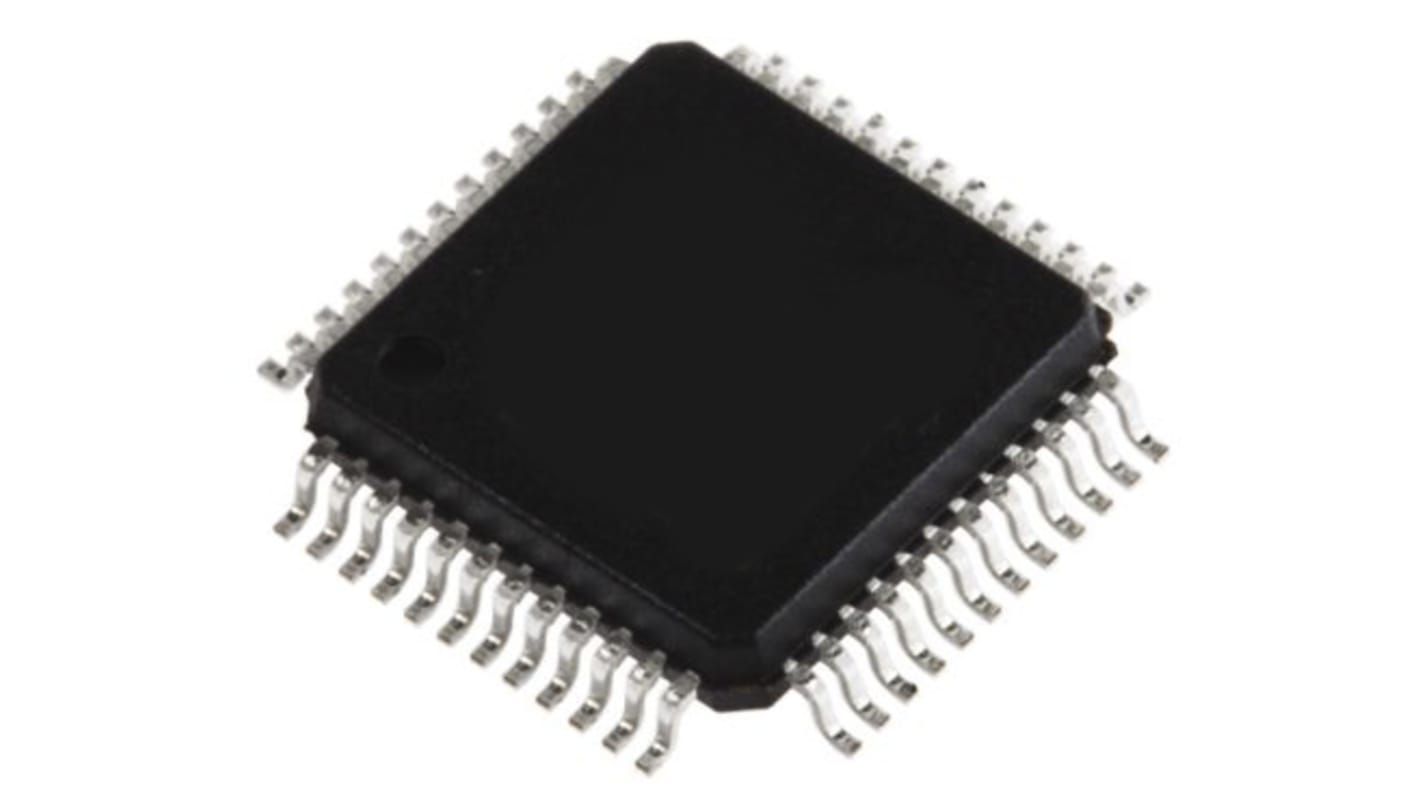

Renesas Electronics マイコン RL78/G13グループ 16ビット CISC, 8 kB、512 kB, 48-Pin LQFP

データシート
その他
RoHSステータス: 適合
COO(原産国): JP
詳細情報

RL78 / G13、16ビットマイクロコントローラ、256 / 384 / 512 KBフラッシュ、Renesas Electronics

RL78は、低電力消費(66 μA / MHz)及び高性能(41 DMIPS @ 32 MHz)を実現する78K及びR8Cファミリの両方の高度な機能を組み合わせたルネサスエレクトロニクスの次世代マイクロコントローラファミリです。
RL78は、豊富なアナログ機能を備えた16ビットCISCアーキテクチャをベースにしています。プラットフォームのラインアップには、照明及び車載用マイクロコントローラを備えた汎用のLCD及びASSPが含まれます。
RL78は、超低電力用途向けに設計されており、コンパクトでエネルギー効率の高いシステムを低コストで構築することが可能です。
RL78/G14マイクロコントローラは、32 MHzのCPU動作など、RL78/G13の標準的なオンチップ機能を実現する高精度(±1 %)なオンチップ発振器に加えて、RL78/G13より高速な処理を可能にする乗算、除算、積和演算に対応しています。また、RD / RG / RJタイマー、データ転送コントローラ、イベントリンクコントローラなど、トラッキング記録に定評あるR8Cファミリの諸機能にも対応しており、システム構築の総コストや消費電力の低減、小型化に貢献します。

備考

データフラッシュメモリは搭載されていません。

RL78ファミリマイクロコントローラ、ルネサスエレクトロニクス

仕様
特性
ファミリー名 RL78/G13
パッケージタイプ LQFP
実装タイプ 表面実装
ピン数 48
デバイスコア RL78
データバス幅 16bit
プログラムメモリサイズ 8 kB、512 kB
最大周波数 32MHz
RAMサイズ 32 kB
PWMユニット数 1
ADCチャンネル数 10
SPIチャンネル数 5
標準動作供給電圧 1.6 → 5.5 V
LINチャネルの数 1
ADC数 10 x 10 bit
7mm
タイマー数 1, 1 x 16 bit
ADCユニット数 1
プログラムメモリタイプ Flash, ROM
ADC解像度 10bit
UARTチャンネル数 3
寸法 7 x 7 x 1.4mm
PWM解像度 16bit
インストラクションセットアーキテクチャ CISC ハーバード
動作温度 Max +85 °C
高さ 1.4mm
PWM 7 x 16 bit
長さ 7mm
I2Cチャンネル数 6
PWMチャンネル 7
時間分解能 16bit
タイマー数 1, 1 x 16 bit
動作温度 Min -40 °C
13 国内在庫あり - 通常1営業日でお届け
単価: 購入単位は1個
761.00
(税抜)
821.88
(税込)
単価
1 - 19
¥761.00
20 - 49
¥685.00
50 - 99
¥578.00
100 - 249
¥549.00
250 +
¥529.00
梱包形態
