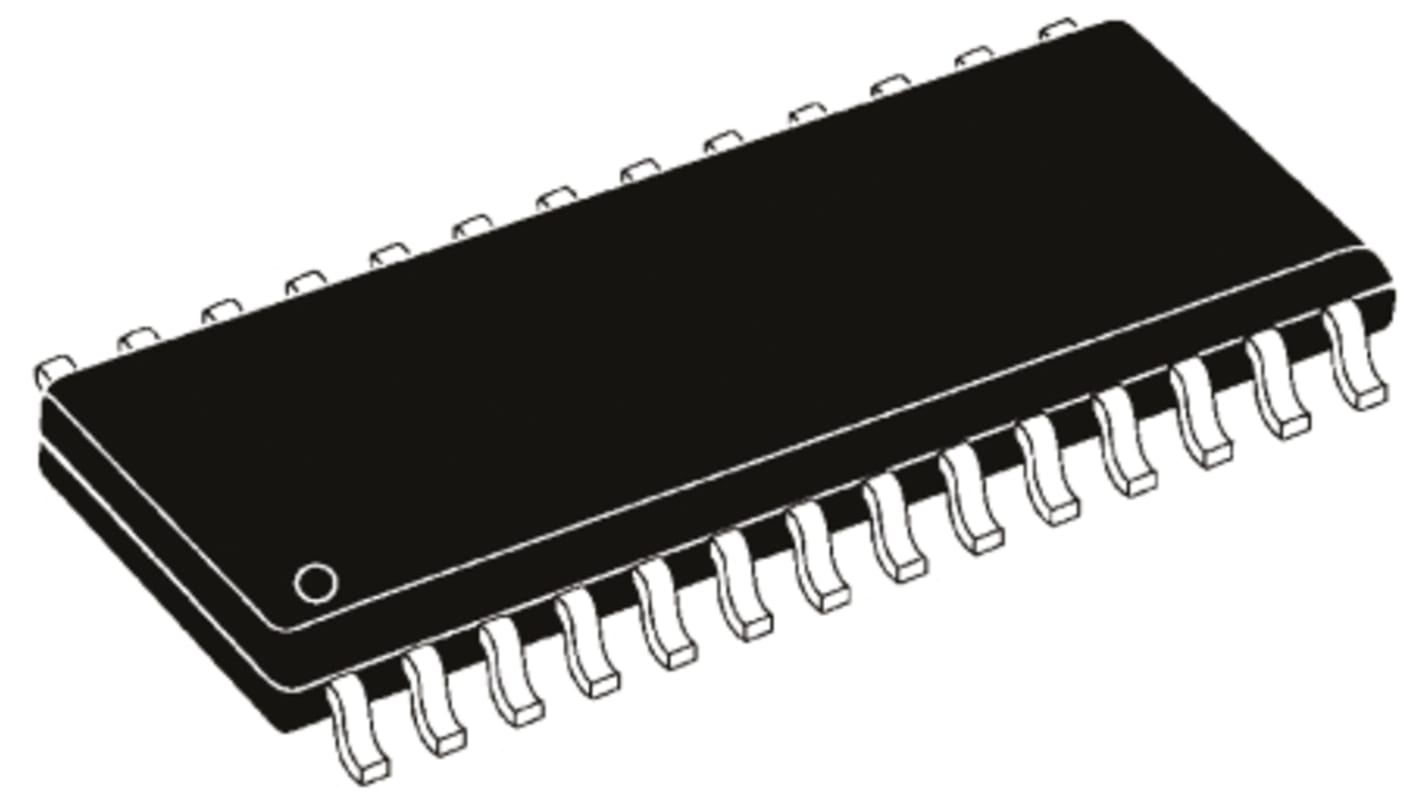

Microchip マイコン, PIC, 50MHz, 256 kB, フラッシュ, 28-Pin SOIC

マイクロコントローラ・マイコン の一覧へ
取扱終了
梱包形態
RS品番:
814-3089
メーカー型番:
PIC32MX270F256B-50I/SO
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC32MX

パッケージタイプ

SOIC

実装タイプ

表面実装

ピン数

28

デバイスコア

PIC

データバス幅

32bit

プログラムメモリサイズ

256 kB

最大周波数

50MHz

RAMサイズ

64 kB

USBチャンネル

1 x OTG

PWMユニット数

1

SPIチャンネル数

2

I2Cチャンネル数

2

UARTチャンネル数

2

USARTチャネルの数

0

CANチャンネル数

0

標準動作供給電圧

2.3 → 3.6 V

PCIチャンネル数

0

動作温度 Min

-40 °C

プログラムメモリタイプ

フラッシュ

動作温度 Max

+85 °C

長さ

17.9mm

LINチャネルの数

0

高さ

2.35mm

幅

7.5mm

寸法

17.9 x 7.5 x 2.35mm

PWM

1

イーサネットチャンネル数

0

インストラクションセットアーキテクチャ

RISC

ADC数

1 x 10ビット

最大イーサネットチャンネル数

0

PIC32MX1x0/2x0/5x0 32ビットマイクロコントローラ


Microchip製のPIC32シリーズのマイクロコントローラは32ビットMCUで、MIPS microAptiv又はM4Kコアに加えて、組み込み用途に最適な各種の統合ツールを搭載しています。 これらのデバイスは高性能を発揮するので、インパクトの強いグラフィックス / ユーザーインターフェイス、イーサネット / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオなどの高度な用途に適しています。

PIC32Mx1x0/2x0/5x0ファミリのマイクロコントローラは、Microchip製のMIPS32® M4K®コアをベースにしており、最大83 DMIPS、最大512 KBのフラッシュプログラムメモリ及び最大64 KBのRAMを搭載するバージョンが用意されています。

マイクロコントローラの機能


CPUクロック速度: 最大50 MHz
コードのサイズを最大で40 %縮小するMIPS16e®モード
複数の電源管理モード
構成可能なウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)

周辺機能


ペリフェラルピン選択(PPS)
10ビット、1 Msps A/Dコンバータ(ADC)モジュール – モデルによって9 → 48チャンネル
アナログコンパレータ – 2 → 3(モデルによって異なる)
5個の16ビットタイマ
2個の32ビットタイマ
リアルタイムクロック及びカレンダー(RTCC)モジュール
5個の出力比較(OC)及び5個の入力比較(IC)モジュール
4つのダイレクトメモリアクセス(DMA)チャンネル

オーディオ / グラフィック / タッチHMI機能


データ通信 – I2S、LJ、RJ、及びDSPモード
制御インターフェイス – SPI及びI2C
マスタクロック – 分数周波数の生成向け USBクロックと同期可能で、ランタイムにチューニング可能
充電時間測定ユニット(CTMU) – 一部のモデル

通信インターフェイスの機能


USB 2.0対応フルスピード(OTG)コントローラ – モデルによって異なる
2個のUARTモジュール – LIN 2.0プロトコル及びIrDA®
2個の4線式SPIモジュール
2個のI2Cモジュール、SMBus対応
パラレルマスタポート(PMP)


高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ
