- RS品番:
- 814-9131
- メーカー型番:
- ATMEGA328-MMH
- メーカー/ブランド名:
- Microchip
取扱終了
- RS品番:
- 814-9131
- メーカー型番:
- ATMEGA328-MMH
- メーカー/ブランド名:
- Microchip
その他
詳細情報

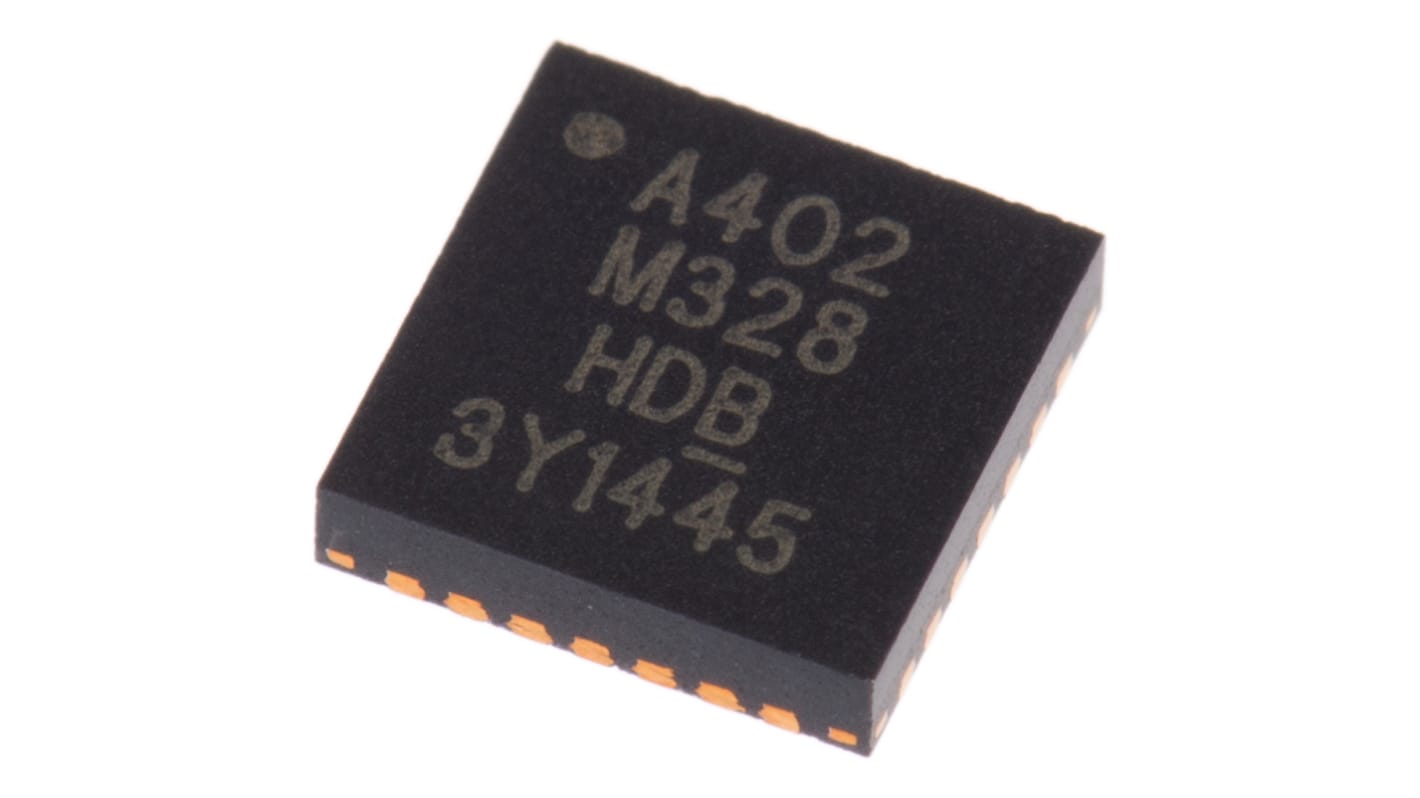

ATmega328 8ビットmegaAVRマイクロコントローラ
Atmel ATmega328マイクロコントローラは、AVR高度RISCアーキテクチャに基づく8ビットmegaAVRデバイスです。 ATmega328はシングルクロックサイクルで強力な命令を実行し、MHz当たり1 MIPS、電力消費の均衡化を実現します。
マイクロコントローラの機能
20 MHz最大動作周波数
最大20 MIPS @ 20 MHz
32 KBフラッシュ
1024 B EEPROM
2 KB SRAM
131の命令 – ほとんどの命令をシングルクロックサイクルで実行
汎用レジスタ x 32
GPIO x 23
パワーオンリセット及びプログラマブルブラウンアウト検出
内蔵の較正済み発振器
外部 / 内部の割り込みソース
5つの省エネスリープモード
内部 / 外部割り込み
完全スタティック動作
最大20 MIPS @ 20 MHz
32 KBフラッシュ
1024 B EEPROM
2 KB SRAM
131の命令 – ほとんどの命令をシングルクロックサイクルで実行
汎用レジスタ x 32
GPIO x 23
パワーオンリセット及びプログラマブルブラウンアウト検出
内蔵の較正済み発振器
外部 / 内部の割り込みソース
5つの省エネスリープモード
内部 / 外部割り込み
完全スタティック動作
周辺機能
10ビット15 ksps A/Dコンバータ(ADC) – 8又は6チャンネル
静電容量型タッチセンス – 16チャンネル
温度センサ
2個の8ビットタイマ
1個の16ビットタイマ
出力比較モジュール – 6チャンネル
6つのPWMチャンネル
プログラム可能シリアルUSART
マスタ / スレーブSPIシリアルインターフェイス
バイト志向2ワイヤシリアルインターフェイス – I2C互換
プログラム可能ウォッチドッグタイマ(独立した発振器付)
アナログコンパレータ
ピン変更時の割り込み / ウェイクアップ
静電容量型タッチセンス – 16チャンネル
温度センサ
2個の8ビットタイマ
1個の16ビットタイマ
出力比較モジュール – 6チャンネル
6つのPWMチャンネル
プログラム可能シリアルUSART
マスタ / スレーブSPIシリアルインターフェイス
バイト志向2ワイヤシリアルインターフェイス – I2C互換
プログラム可能ウォッチドッグタイマ(独立した発振器付)
アナログコンパレータ
ピン変更時の割り込み / ウェイクアップ
仕様
特性 | |
---|---|
ファミリー名 | ATmega |
パッケージタイプ | QFN |
実装タイプ | 表面実装 |
ピン数 | 28 |
デバイスコア | AVR |
データバス幅 | 8bit |
プログラムメモリサイズ | 32 kB |
最大周波数 | 20MHz |
RAMサイズ | 2 kB |
USBチャンネル | 0 |
PWMユニット数 | 1 |
SPIチャンネル数 | 1 |
USARTチャネルの数 | 1 |
UARTチャンネル数 | 0 |
標準動作供給電圧 | 5.5 V |
I2Cチャンネル数 | 1 |
CANチャンネル数 | 0 |
PCIチャンネル数 | 0 |
イーサネットチャンネル数 | 0 |
インストラクションセットアーキテクチャ | RISC |
プログラムメモリタイプ | フラッシュ |
PWM | 1(6チャンネル) |
動作温度 Min | -40 °C |
最大イーサネットチャンネル数 | 0 |
寸法 | 4.05 x 4.05 x 0.95mm |
幅 | 4.05mm |
LINチャネルの数 | 0 |
高さ | 0.95mm |
ADC数 | 1 (8 x 10ビット) |
長さ | 4.05mm |
動作温度 Max | +85 °C |
ADCユニット数 | 1 |
