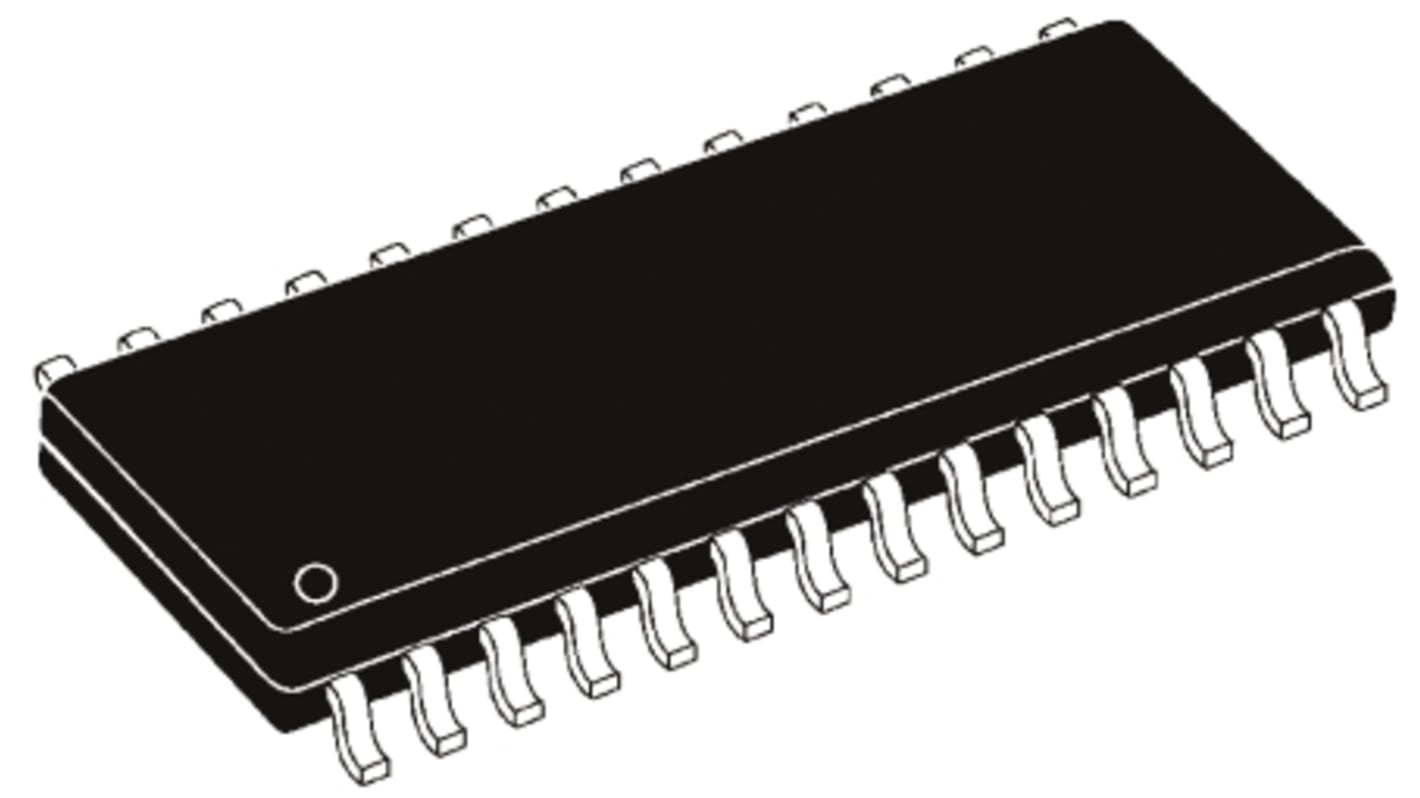

Microchip マイコン, PIC, 40MHz, 16 kB, フラッシュ, 28-Pin SOIC
- RS品番:
- 823-0782
- メーカー型番:
- PIC18LF2420-I/SO
- メーカー/ブランド名:
- Microchip
取扱終了
在庫限りでお取扱いは終了致します。
代替品 / 類似品
この製品は現在お取り扱いしておりません。 お勧めの代替品です。
購入単位は27個
￥772.481
(税抜)
￥849.729
(税込)
- RS品番:
- 823-0782
- メーカー型番:
- PIC18LF2420-I/SO
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC18F | |
| パッケージタイプ | SOIC | |
| 実装タイプ | 表面実装 | |
| ピン数 | 28 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 16 kB | |
| 最大周波数 | 40MHz | |
| RAMサイズ | 768 B | |
| USBチャンネル | 0 | |
| PWMユニット数 | 2 | |
| SPIチャンネル数 | 1 | |
| CANチャンネル数 | 0 | |
| I2Cチャンネル数 | 1 | |
| 標準動作供給電圧 | 2 → 5.5 V | |
| USARTチャネルの数 | 1 | |
| UARTチャンネル数 | 1 | |
| 最大イーサネットチャンネル数 | 0 | |
| 長さ | 17.9mm | |
| ADC数 | 10ビット | |
| インストラクションセットアーキテクチャ | RISC | |
| 動作温度 Min | -40 °C | |
| PCIチャンネル数 | 0 | |
| プログラムメモリタイプ | フラッシュ | |
| PWM | 2 (CCP) (10ビット) | |
| 動作温度 Max | +85 °C | |
| ADCユニット数 | 1 | |
| イーサネットチャンネル数 | 0 | |
| LINチャネルの数 | 0 | |
| 高さ | 2.35mm | |
| 幅 | 7.5mm | |
| 寸法 | 17.9 x 7.5 x 2.35mm | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC18F | ||
パッケージタイプ SOIC | ||
実装タイプ 表面実装 | ||
ピン数 28 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 16 kB | ||
最大周波数 40MHz | ||
RAMサイズ 768 B | ||
USBチャンネル 0 | ||
PWMユニット数 2 | ||
SPIチャンネル数 1 | ||
CANチャンネル数 0 | ||
I2Cチャンネル数 1 | ||
標準動作供給電圧 2 → 5.5 V | ||
USARTチャネルの数 1 | ||
UARTチャンネル数 1 | ||
最大イーサネットチャンネル数 0 | ||
長さ 17.9mm | ||
ADC数 10ビット | ||
インストラクションセットアーキテクチャ RISC | ||
動作温度 Min -40 °C | ||
PCIチャンネル数 0 | ||
プログラムメモリタイプ フラッシュ | ||
PWM 2 (CCP) (10ビット) | ||
動作温度 Max +85 °C | ||
ADCユニット数 1 | ||
イーサネットチャンネル数 0 | ||
LINチャネルの数 0 | ||
高さ 2.35mm | ||
幅 7.5mm | ||
寸法 17.9 x 7.5 x 2.35mm | ||
PIC18F2420 / 2520 / 4420 / 4520 8ビットマイクロコントローラ
Microchip製のPIC18Fマイクロコントローラは、Microchip製品の中で最も機能性の高い8ビットデバイスです。 このシリーズには、埋め込みアプリケーションのニーズに適合させるために、包括的なペリフェラルシリーズの一部としてCAN、LIN、イーサネット機能を備えたタイプや、消費電力が重要な検討事項となる用途向けにXLP (超低消費電力)技術を採用したタイプがあります。
PIC18F2420 / 2520 / 4420 / 4520ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75の命令を備えています。 これらのMCUは、最高10 MIPSで動作し、最高64 KBのプログラムメモリ、最高3896バイトのRAMを備えています。 構成可能な発振器をオンボードに搭載しています。
PIC18F2420 / 2520 / 4420 / 4520ファミリのマイクロコントローラは、Microchip製のPIC18アーキテクチャをベースにしており、31レベルのハードウェアスタックと75の命令を備えています。 これらのMCUは、最高10 MIPSで動作し、最高64 KBのプログラムメモリ、最高3896バイトのRAMを備えています。 構成可能な発振器をオンボードに搭載しています。
マイクロコントローラの機能
CPU速度: 最大40 MHz
75の命令 – 83の拡張命令セットを有効化
31レベルのハードウェアスタック
構成可能な内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz
I/Oピン x 25 – PIC18F2420 / 2520モデル
I/Oピン x 36 – PIC18F4420 / 4520モデル
nanoWattテクノロジー
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
High / Low電圧検出(HLVD)モジュール
低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
75の命令 – 83の拡張命令セットを有効化
31レベルのハードウェアスタック
構成可能な内部発振器 - 選択可能な周波数範囲: 8 MHz → 31 kHz
I/Oピン x 25 – PIC18F2420 / 2520モデル
I/Oピン x 36 – PIC18F4420 / 4520モデル
nanoWattテクノロジー
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
High / Low電圧検出(HLVD)モジュール
低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
周辺機器
10ビットA/Dコンバータ(ADC) - PIC18F2420 / 2520モデル10チャンネル、PIC18F4420 / 4520 13チャンネル
1つの拡張キャプチャ、比較、PWMモジュール – PIC18F4420/4520モードのみ
キャプチャ、比較、PWMモジュール – PIC18F2420/2520モデル x 2、PIC18F4420/4520モデル x 1
2個のコンパレータ
1個の8ビットタイマ
16ビットタイマ x 3
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)モジュール
強化型アドレス指定可能ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
1つの拡張キャプチャ、比較、PWMモジュール – PIC18F4420/4520モードのみ
キャプチャ、比較、PWMモジュール – PIC18F2420/2520モデル x 2、PIC18F4420/4520モデル x 1
2個のコンパレータ
1個の8ビットタイマ
16ビットタイマ x 3
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)モジュール
強化型アドレス指定可能ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
