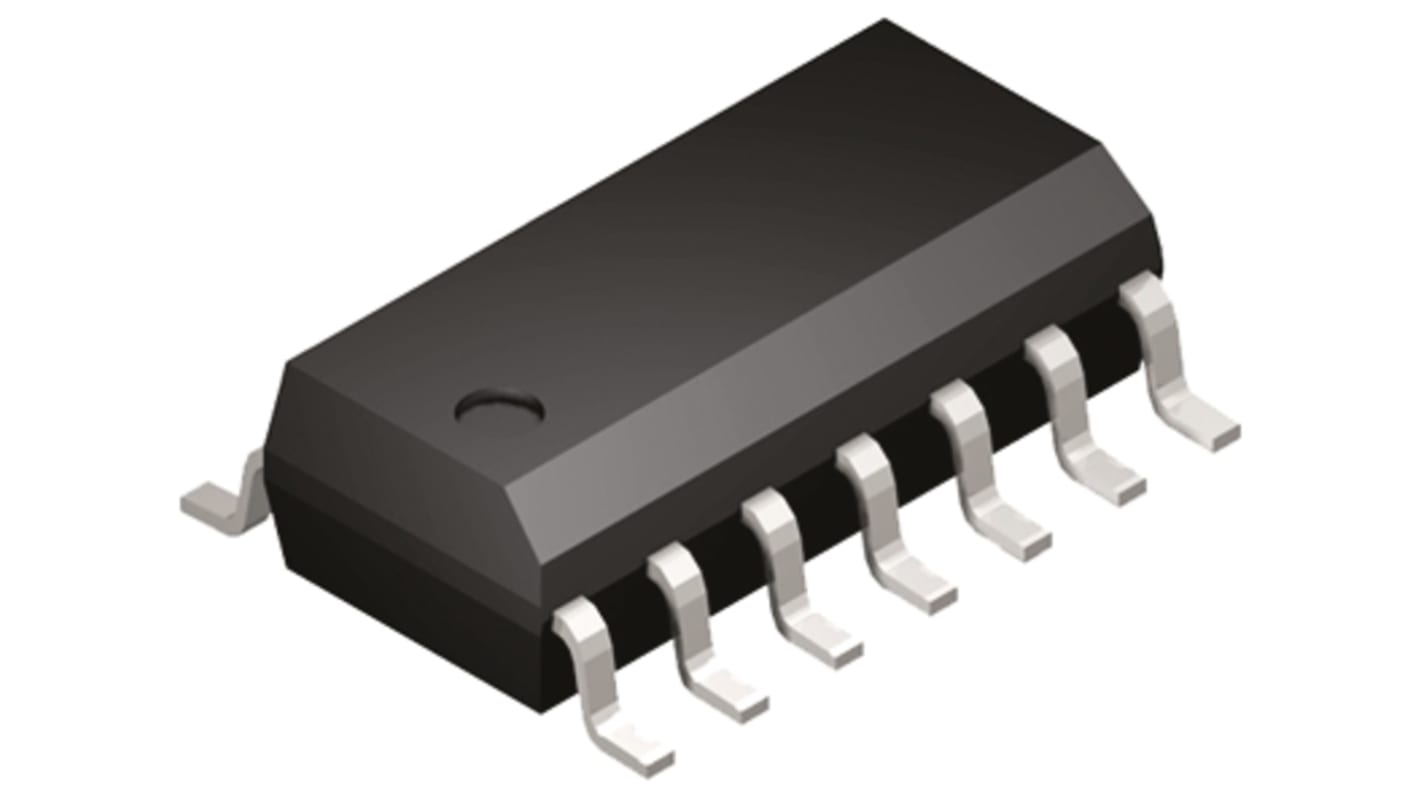

Microchip マイコン, PIC, 32MHz, 7 KB, フラッシュ, 14-Pin SOIC
- RS品番:
- 823-0833
- メーカー型番:
- PIC16F1824-E/SL
- メーカー/ブランド名:
- Microchip
取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 823-0833
- メーカー型番:
- PIC16F1824-E/SL
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC16F | |
| パッケージタイプ | SOIC | |
| 実装タイプ | 表面実装 | |
| ピン数 | 14 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 7 KB | |
| 最大周波数 | 32MHz | |
| RAMサイズ | 256 B | |
| USBチャンネル | 0 | |
| PWMユニット数 | 2 | |
| SPIチャンネル数 | 1 | |
| UARTチャンネル数 | 1 | |
| 標準動作供給電圧 | 1.8 → 5.5 V | |
| USARTチャネルの数 | 1 | |
| I2Cチャンネル数 | 1 | |
| CANチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| ADCユニット数 | 1 | |
| 動作温度 Max | +125 °C | |
| 動作温度 Min | -40 °C | |
| LINチャネルの数 | 0 | |
| 高さ | 1.5mm | |
| インストラクションセットアーキテクチャ | RISC | |
| 幅 | 3.9mm | |
| 寸法 | 8.65 x 3.9 x 1.5mm | |
| PWM | 2 (CCP) (10ビット)、2 (ECCP) (10ビット) | |
| PCIチャンネル数 | 0 | |
| 最大イーサネットチャンネル数 | 0 | |
| プログラムメモリタイプ | フラッシュ | |
| ADC数 | 8 (10ビット) | |
| 長さ | 8.65mm | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC16F | ||
パッケージタイプ SOIC | ||
実装タイプ 表面実装 | ||
ピン数 14 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 7 KB | ||
最大周波数 32MHz | ||
RAMサイズ 256 B | ||
USBチャンネル 0 | ||
PWMユニット数 2 | ||
SPIチャンネル数 1 | ||
UARTチャンネル数 1 | ||
標準動作供給電圧 1.8 → 5.5 V | ||
USARTチャネルの数 1 | ||
I2Cチャンネル数 1 | ||
CANチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
ADCユニット数 1 | ||
動作温度 Max +125 °C | ||
動作温度 Min -40 °C | ||
LINチャネルの数 0 | ||
高さ 1.5mm | ||
インストラクションセットアーキテクチャ RISC | ||
幅 3.9mm | ||
寸法 8.65 x 3.9 x 1.5mm | ||
PWM 2 (CCP) (10ビット)、2 (ECCP) (10ビット) | ||
PCIチャンネル数 0 | ||
最大イーサネットチャンネル数 0 | ||
プログラムメモリタイプ フラッシュ | ||
ADC数 8 (10ビット) | ||
長さ 8.65mm | ||
PIC16F1824/1828 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F1824 / 1828ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、7 KBのプログラムメモリ、256バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。
PIC16F1824 / 1828ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、7 KBのプログラムメモリ、256バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。
マイクロコントローラの機能
CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 12 – PIC16F1824
I/Oピン x 18 – PIC16F1828
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
拡張低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 12 – PIC16F1824
I/Oピン x 18 – PIC16F1828
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
拡張低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
周辺機器
12ビットA/Dコンバータ(ADC) - PIC16F1824 8チャンネル、PIC16F1828 12チャンネル
mTouchTM静電容量センサモジュール – PIC16F1824 8チャンネル、PIC16F1828 12チャンネル
キャプチャ / コンペア / PWM (CCP)モジュール x 2
2つの拡張キャプチャ / コンペア / PWM (ECCP)モジュール
3個のオペアンプ - PIC16F1789
2個のオペアンプ – PIC16F1788
2個のコンパレータ
2個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
固定電圧リファレンス(FVR)
SRラッチ
mTouchTM静電容量センサモジュール – PIC16F1824 8チャンネル、PIC16F1828 12チャンネル
キャプチャ / コンペア / PWM (CCP)モジュール x 2
2つの拡張キャプチャ / コンペア / PWM (ECCP)モジュール
3個のオペアンプ - PIC16F1789
2個のオペアンプ – PIC16F1788
2個のコンパレータ
2個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
固定電圧リファレンス(FVR)
SRラッチ
