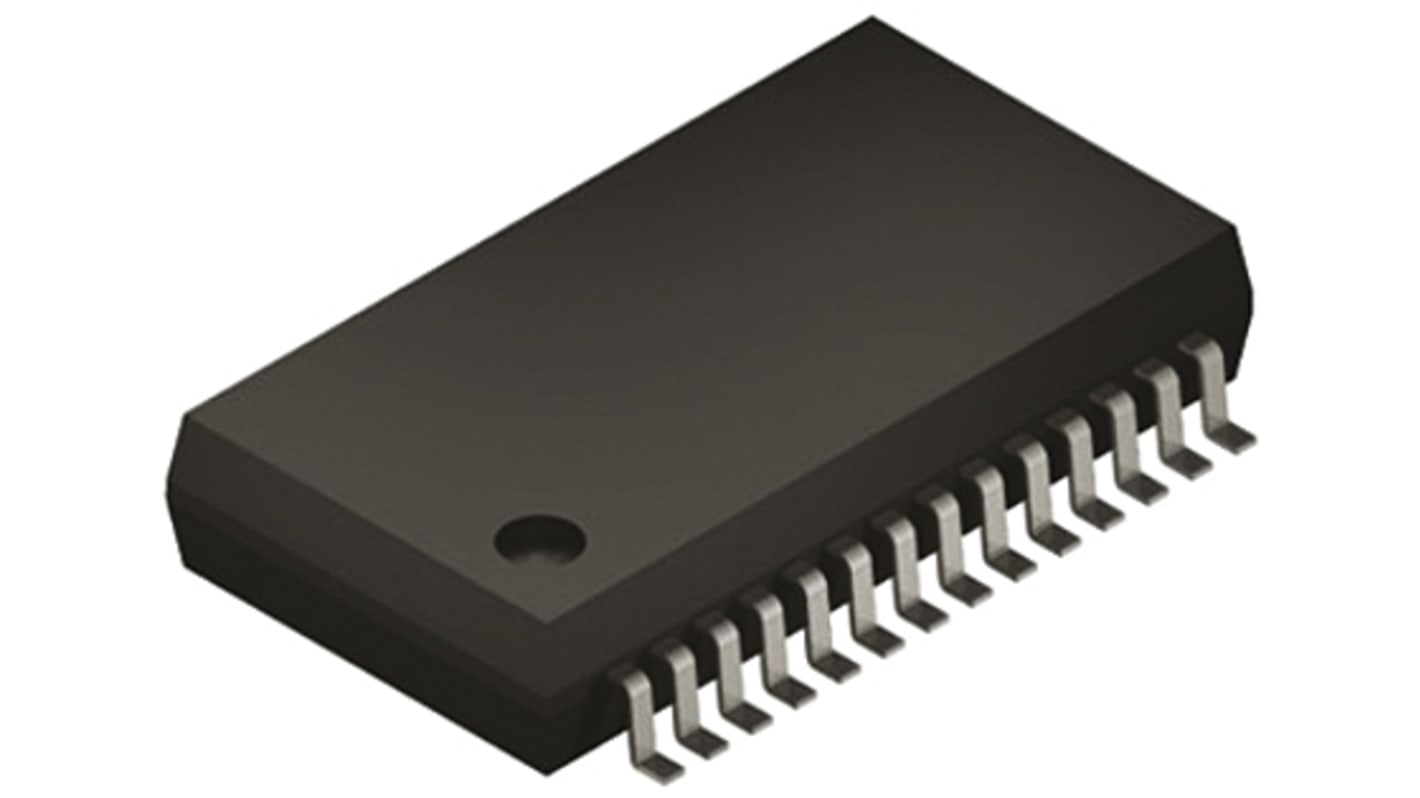

Microchip マイコン, PIC, 32MHz, 28 kB, フラッシュ, 28-Pin SSOP

マイクロコントローラ・マイコン の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
梱包形態
RS品番:
823-1016
メーカー型番:
PIC16LF1938-I/SS
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC16F

パッケージタイプ

SSOP

実装タイプ

表面実装

ピン数

28

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

28 kB

最大周波数

32MHz

RAMサイズ

1.024 kB

USBチャンネル

0

PWMユニット数

2, 3

SPIチャンネル数

1

CANチャンネル数

0

USARTチャネルの数

1

UARTチャンネル数

1

I2Cチャンネル数

1

標準動作供給電圧

1.8 → 3.6 V

PWM

2 (CCP) (10ビット)、3 (ECCP) (10ビット)

寸法

10.5 x 5.6 x 1.85mm

幅

5.6mm

インストラクションセットアーキテクチャ

RISC

高さ

1.85mm

PCIチャンネル数

0

イーサネットチャンネル数

0

最大イーサネットチャンネル数

0

LINチャネルの数

0

動作温度 Min

-40 °C

ADC数

11 x 10ビット

プログラムメモリタイプ

フラッシュ

ADCユニット数

1

長さ

10.5mm

動作温度 Max

+85 °C

PIC16F1938/1939 8ビットフラッシュマイクロコントローラ


MicrochipのPIC16Fシリーズは、Microchip社のPIC®アーキテクチャを搭載した8ビットMCUで、スペース効率の高い14ピンデバイスから機能豊富な64ピンデバイスまで、さまざまなピンとパッケージオプションがあります。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備え、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。

PIC16F1938/1939マイクロコントローラは、16レベルのハードウェアスタックと49命令を備えたMicrochipのミッドレンジコアをベースにしています。このMCUは、最大8MIPSで動作し、28Kバイトのプログラムメモリ、1024バイトのRAM、256バイトのデータEEPROMを備えています。±1％の精度で設定可能な発振器も搭載されています。

マイクロコントローラ機能


32 MHz （最大）CPU 速度
命令数: 49
16 レベルハードウェアスタック
32 MHz 内部発振器 - 周波数範囲 32 MHz～31 kHz を選択可能
25 I/O ピン - PIC16F1938
36 I/O ピン - PIC16F1939
XLP テクノロジー
パワーオンリセット (POR)
パワーアップタイマー (PWRT) 発振器起動タイマー (OST) ブラウンアウトリセット (BOR) ウォッチドッグタイマー (WDT)パワーアップタイマ（PWRT）
発振器起動タイマ（OST）
ブラウンアウトリセット（BOR）
ウォッチドッグタイマ（WDT）
低電圧プログラミング（LVP）
インサーキットシリアルプログラミング（ICSP）
インサーキットデバッグ（ICD） - 外部デバッグ用オプションヘッダも利用可能

周辺機器


統合 LCD コントローラ - PIC16F1938 60 セグメント、PIC16F1939 96 セグメント
10 ビットアナログ/デジタルコンバータ - PIC16F1938 11 チャネル、PIC16F1939 14 チャネル
mTouchTM 静電容量式センサモジュール - PIC16F1938 8 チャネル、PIC16F1939 16 チャネル
2つのキャプチャ/コンペア/PWM（CCP）モジュール
3つのエンハンストキャプチャ/コンペア/PWM（ECCP）モジュール
2つのコンパレータ
4つの8ビットタイマ
16ビットタイマ 1個
SPI/I2C付きマスター同期シリアルポート（MSSP）
拡張ユニバーサル同期非同期レシーバトランスミッタ
固定電圧リファレンス（FVR）
SRラッチ
