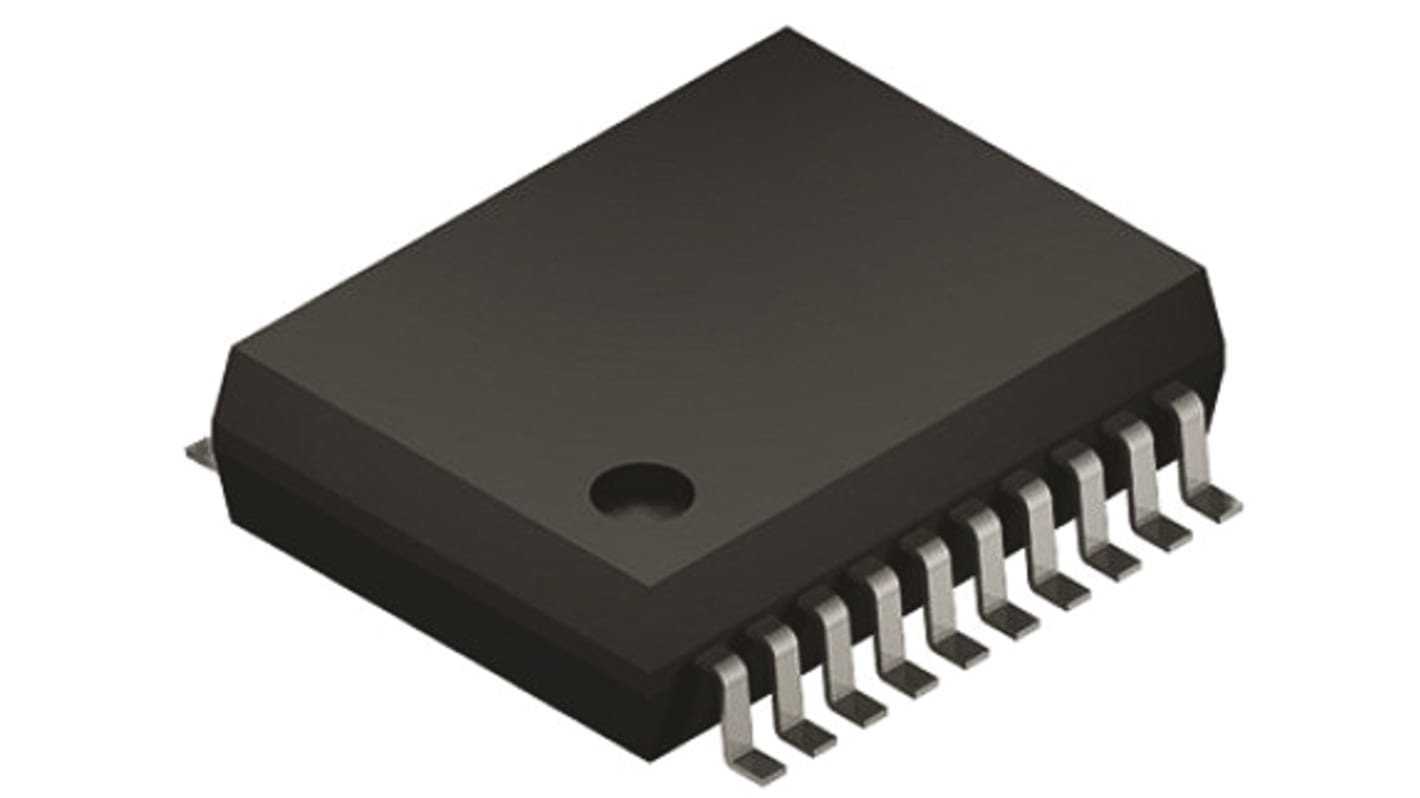

Microchip マイコン, 20-Pin SSOP PIC16F687-E/SS
RS品番:
823-3794
メーカー型番:
PIC16F687-E/SS
メーカー/ブランド名:
Microchip
マイクロコントローラ・マイコン の一覧へ
取扱終了
代替品 / 類似品
この製品は現在お取り扱いしておりません。 お勧めの代替品です。
Microchip マイコン, 20-Pin SSOP PIC16F690-E/SS
RS品番
823-1136
単価: 購入単位は5個
¥403.20
(税抜)
¥443.52
(税込)
Microchip マイコン, 20-Pin SSOP PIC16F687-I/SS
RS品番
876-6913
単価: 購入単位は67個
¥338.209
(税抜)
¥372.03
(税込)
RS品番:
823-3794
メーカー型番:
PIC16F687-E/SS
メーカー/ブランド名:
Microchip
データシート
その他
詳細情報
仕様
Datasheet
RoHSステータス: 適合
PIC16F631/677/685/687/689/690 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F631/677/685/687/689/690ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を発揮し、最大7 KBのプログラムメモリ、256バイトのRAM、及び最大256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
マイクロコントローラの機能
CPU速度: 最大20 MHz
35の命令
8レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な周波数範囲: 8 MHz → 32 kHz
I/Oピン x 18
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
周辺機器
12チャンネル10ビットA/Dコンバータ(ADC) – PIC16F677/685/687/689/690モデルのみ
2個のコンパレータ
8ビットタイマ – PIC16F631/677/687/689モデル x 1、PIC16F685/690モデル x 2
1個の16ビットタイマ
1つの拡張キャプチャ、コンペア、PWMモジュール – PIC16F685/690モデルのみ
同期シリアルポート(SSP) – PIC16F677/687/689/690モデルのみ
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART) – PIC16F687/689/690モデルのみ
特性
ファミリー名
PIC16F
パッケージタイプ
SSOP
実装タイプ
表面実装
ピン数
20
デバイスコア
PIC
データバス幅
8bit
プログラムメモリサイズ
2.048 kB
最大周波数
20MHz
RAMサイズ
128 B
USBチャンネル
0
SPIチャンネル数
1
UARTチャンネル数
0
USARTチャネルの数
1
I2Cチャンネル数
1
CANチャンネル数
0
標準動作供給電圧
2 → 5.5 V
PCIチャンネル数
0
イーサネットチャンネル数
0
PWM
0
動作温度 Min
-40 °C
最大イーサネットチャンネル数
0
インストラクションセットアーキテクチャ
RISC
LINチャネルの数
0
寸法
7.5 x 5.6 x 1.85mm
ADCユニット数
1
幅
5.6mm
動作温度 Max
+125 °C
長さ
7.5mm
高さ
1.85mm
プログラムメモリタイプ
フラッシュ
ADC数
1(12 x 10ビット)
