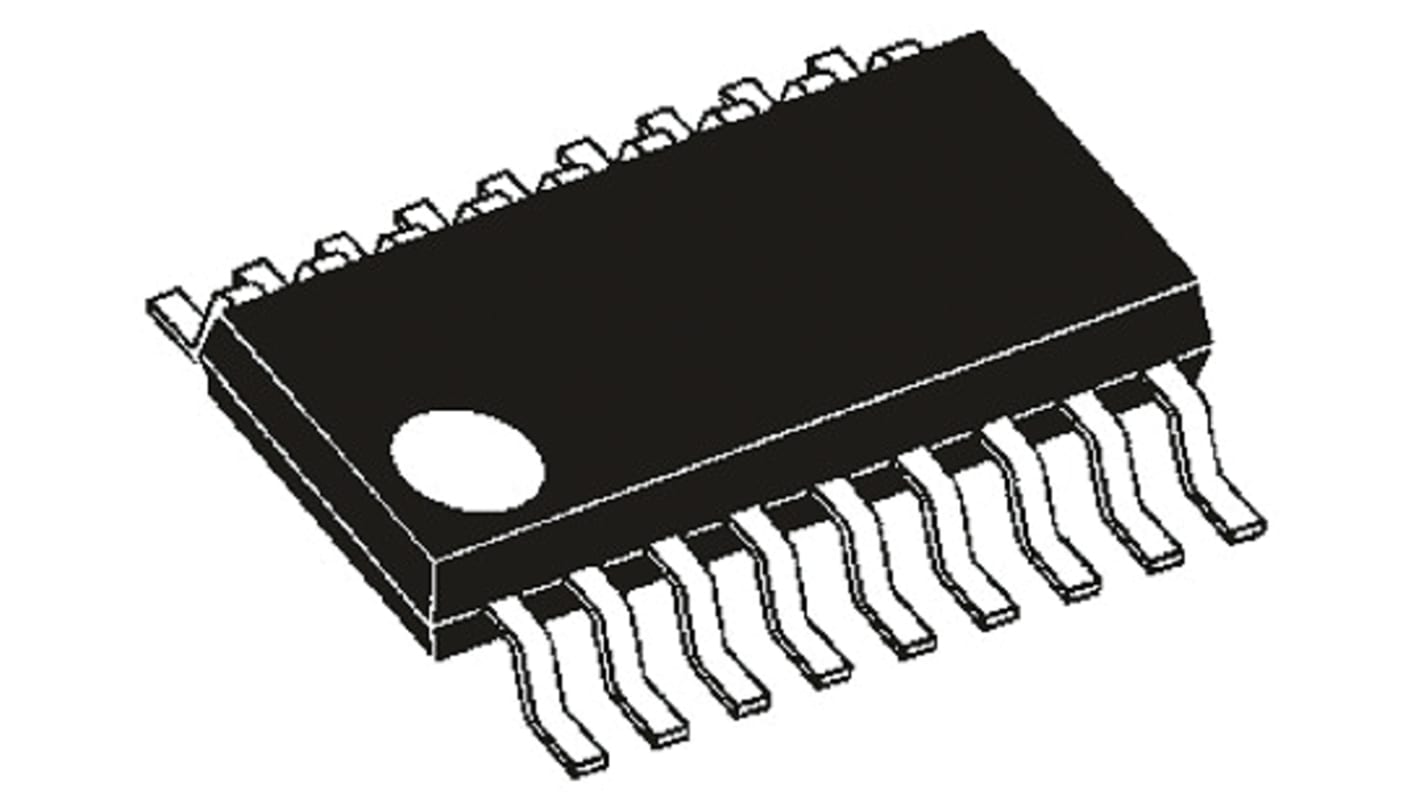

Microchip マイコン, 18-Pin SOIC PIC16LF1847-I/SO

マイクロコントローラ・マイコン の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
梱包形態
RS品番:
823-3845
メーカー型番:
PIC16LF1847-I/SO
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC16F

パッケージタイプ

SOIC

実装タイプ

表面実装

ピン数

18

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

8 kB

最大周波数

32MHz

RAMサイズ

1.024 kB

USBチャンネル

0

PWMユニット数

2

SPIチャンネル数

2

USARTチャネルの数

1

CANチャンネル数

0

標準動作供給電圧

1.8 → 3.6 V

UARTチャンネル数

1

I2Cチャンネル数

2

最大イーサネットチャンネル数

0

寸法

11.55 x 7.5 x 2.35mm

ADCユニット数

1

幅

7.5mm

LINチャネルの数

0

高さ

2.35mm

ADC数

1(12 x 10ビット)

長さ

11.55mm

動作温度 Max

+85 °C

イーサネットチャンネル数

0

プログラムメモリタイプ

フラッシュ

PWM

2 (CCP)

PCIチャンネル数

0

インストラクションセットアーキテクチャ

RISC

動作温度 Min

-40 °C

PIC16F1847 8ビットフラッシュマイクロコントローラ


Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。

PIC16F1847ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、14 KBのプログラムメモリ、1024バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。

マイクロコントローラの機能


CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 16
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
拡張低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
インサーキットデバッグ(ICD) – オプションの外部デバッグヘッダも用意

周辺機器


12チャンネル10ビットA/Dコンバータ(ADC)
12チャンネルmTouchTM静電容量型センサモジュール
2個のキャプチャ / コンペア / PWM (CCP)モジュール – PIC16F1827のみ
2つの拡張キャプチャ / コンペア / PWM (ECCP)モジュール
2個のコンパレータ
4個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
固定電圧リファレンス(FVR)
データ信号変調器モジュール
SRラッチ
