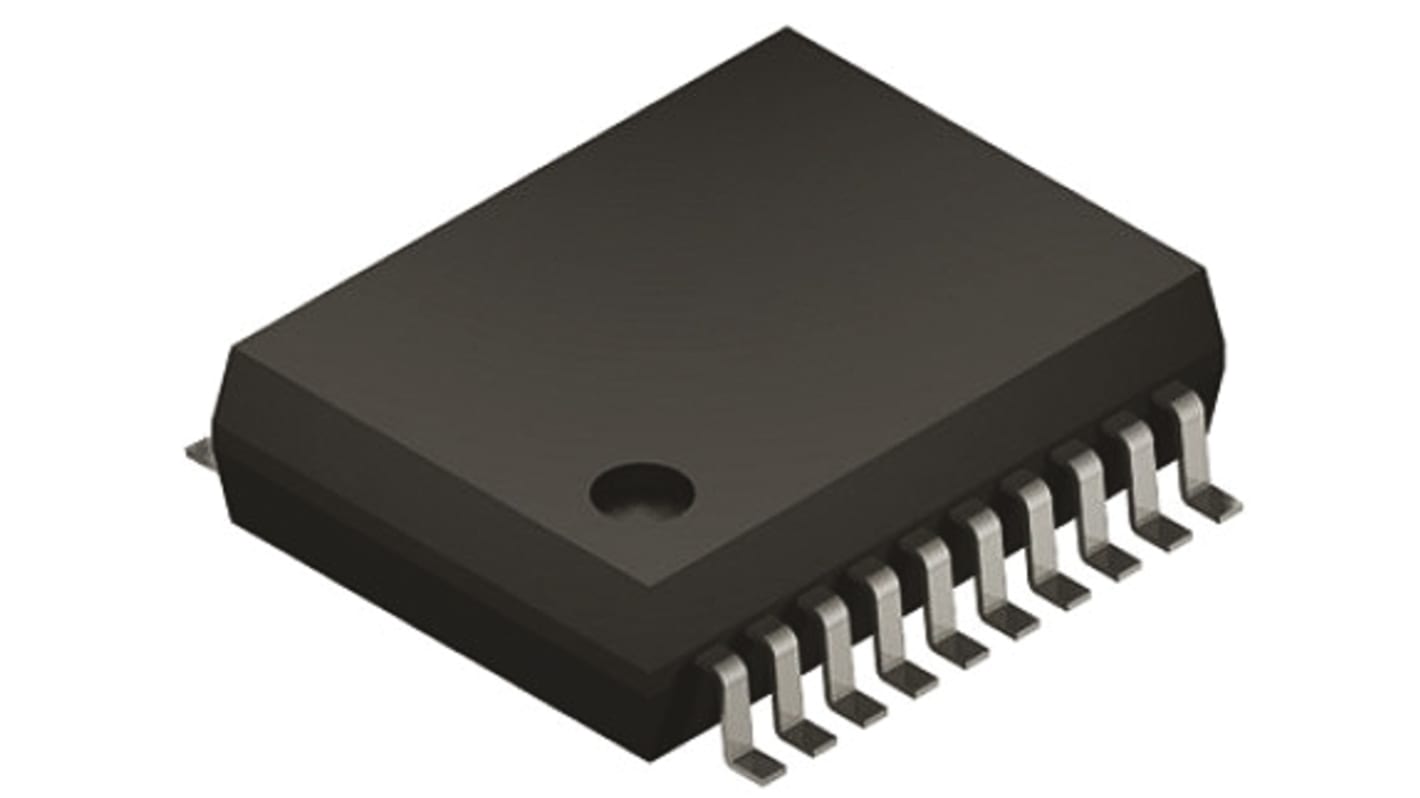

Microchip マイコン, PIC, 32MHz, 8 kワード, フラッシュ, 20-Pin SSOP
- RS品番:
- 824-8714
- メーカー型番:
- PIC16F1829-E/SS
- メーカー/ブランド名:
- Microchip
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 824-8714
- メーカー型番:
- PIC16F1829-E/SS
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC16F | |
| パッケージタイプ | SSOP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 20 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 8 kワード | |
| 最大周波数 | 32MHz | |
| RAMサイズ | 1.024 kB | |
| USBチャンネル | 0 | |
| PWMユニット数 | 4 x 8/10 bit | |
| SPIチャンネル数 | 2 | |
| UARTチャンネル数 | 1 | |
| I2Cチャンネル数 | 2 | |
| 標準動作供給電圧 | 1.8 → 5.5 V | |
| CANチャンネル数 | 0 | |
| USARTチャネルの数 | 1 | |
| 高さ | 1.85mm | |
| 寸法 | 7.5 x 5.6 x 1.85mm | |
| ADCユニット数 | 1 | |
| 動作温度 Min | -40 °C | |
| イーサネットチャンネル数 | 0 | |
| インストラクションセットアーキテクチャ | RISC | |
| 動作温度 Max | +125 °C | |
| 最大イーサネットチャンネル数 | 0 | |
| プログラムメモリタイプ | フラッシュ | |
| ADC数 | 12 x 10ビット | |
| 長さ | 7.5mm | |
| PCIチャンネル数 | 0 | |
| PWM | 4 x 10/8ビット | |
| 幅 | 5.6mm | |
| LINチャネルの数 | 0 | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC16F | ||
パッケージタイプ SSOP | ||
実装タイプ 表面実装 | ||
ピン数 20 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 8 kワード | ||
最大周波数 32MHz | ||
RAMサイズ 1.024 kB | ||
USBチャンネル 0 | ||
PWMユニット数 4 x 8/10 bit | ||
SPIチャンネル数 2 | ||
UARTチャンネル数 1 | ||
I2Cチャンネル数 2 | ||
標準動作供給電圧 1.8 → 5.5 V | ||
CANチャンネル数 0 | ||
USARTチャネルの数 1 | ||
高さ 1.85mm | ||
寸法 7.5 x 5.6 x 1.85mm | ||
ADCユニット数 1 | ||
動作温度 Min -40 °C | ||
イーサネットチャンネル数 0 | ||
インストラクションセットアーキテクチャ RISC | ||
動作温度 Max +125 °C | ||
最大イーサネットチャンネル数 0 | ||
プログラムメモリタイプ フラッシュ | ||
ADC数 12 x 10ビット | ||
長さ 7.5mm | ||
PCIチャンネル数 0 | ||
PWM 4 x 10/8ビット | ||
幅 5.6mm | ||
LINチャネルの数 0 | ||
PIC16F87 / 88 8 ビットフラッシュマイクロコントローラ
Microchip マイクロコントローラPIC16Fシリーズは、省スペース14ピンデバイスから多機能な64ピンデバイスまで、マイクロチップのPIC®アーキテクチャに多種類のピンとパッケージオプションを組み込んだ8ビットMCUです。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。
PIC16F1825/1829 ファミリのマイクロコントローラは、 16 段のハードウェアスタックと 49 個の命令を備えた Microchip の拡張ミッドレンジコアをベースにしています。これらの MCU は、最大 8 MIPS で動作し、 14KB のプログラムメモリ、 1024バイトの RAM 、256バイトの EEPROM を備えています。設定可能な精度±1 %のRCオシレータを搭載しています。
マイクロコントローラ機能
32 MHz （最大）CPU 速度
49種類の命令
16段のハードウェアスタック
32 MHz 内部発振器 - 周波数範囲32 MHz ～ 31 kHz を選択可能
I/Oピン x 12 - PIC16F1825
I/Oピン x 18 - PIC16F1829
XLPテクノロジー
パワーオンリセット(POR)
パワーアップタイマー(PWRT)
発振器起動タイマー(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
低電圧プログラミング(LVP)の強化
インサーキットシリアルプログラミング(ICSP)
インサーキットデバッグ(ICD)
周辺機器
10ビットA/Dコンバータ(ADC) - PIC16F1825 8チャンネル、PIC16F1829 12チャンネル
mTouchTM 静電容量式センサモジュール - PIC16F1825 8チャンネル、PIC16F1829 12チャンネル
キャプチャ / コンペア / PWM (CCP)モジュール x 2
拡張キャプチャ / コンペア / PWM (ECCP)モジュール x 2
コンパレータ x 2
8 ビットタイマ x 4
16 ビットタイマ x 1
SPI／I2C付きマスター同期シリアルポート（MSSP） - PIC16F1825 x 1, PIC16F1829 x 2
拡張ユニバーサル同期・非同期レシーバ・トランスミッタ(EUSART)
固定電圧リファレンス(FVR)
SRラッチ
