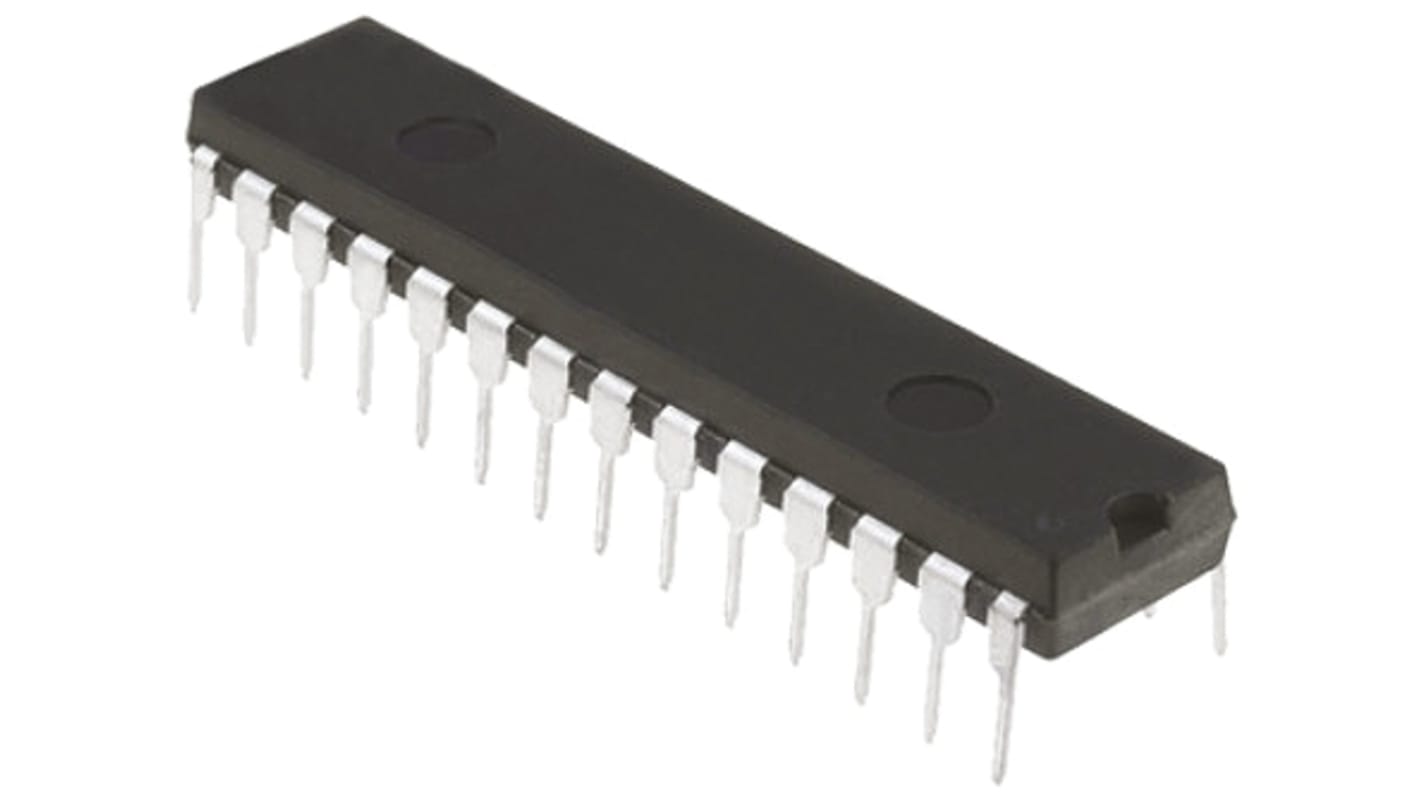

Microchip マイコン, PIC, 20MHz, 4096ワード, フラッシュ, 28-Pin SPDIP

マイクロチップ製マイクロコントローラPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、マイクロチップのPIC®アーキテクチャを多種類のピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ及び拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。

PIC16F882/883/884/886/887 ファミリのマイクロコントローラは、 8段のハードウェアスタックと35種類の命令数備えたMicrochip社製ミッドレンジをベースにしています。これらのMCUは、最高5 MIPSの性能を有し、最大14KBのプログラムメモリ、最大368バイトのRAM、最大256バイトのEEPROMを搭載しています。オンボードに搭載した調節可能な発振器は工場で±1%精度に校正済みです。

20 MHz （最大）CPU 速度
35種類の命令
8段のハードウェアスタック
出力レンジは8MHzから31MHzまで任意に選択可能
I/Oピン x 24 - PIC16F882/883/886
I/Oピン x 35 – PIC16F884/887
低消費電流パワーオンリセット(POR)
ブラウンアウトリセット(BOR)
パワーアップタイマ(PWRT)
オシレータ起動タイマ(OST)
ウォッチドッグタイマ(WDT)
インサーキットシリアルプログラミング (ICSP)
インサーキットデバッグ(ICD)

10ビットA/Dコンバータ（ADC） - PIC16F882/883/886 11チャンネル PIC16F884/887 14チャンネル
キャプチャ / コンペア / PWM（CCP）モジュール x 2
拡張キャプチャ/ コンペア / PWM（ECCP）モジュール x 2
コンパレータ x 2
8 ビットタイマ x 2
16 ビットタイマ x 1
SPI通信機能とI2C動作モードを備えたMaster Synchronous Serial Port（MSSP）
自動検出式汎用同期/非同期送受信回路(EUSART)
