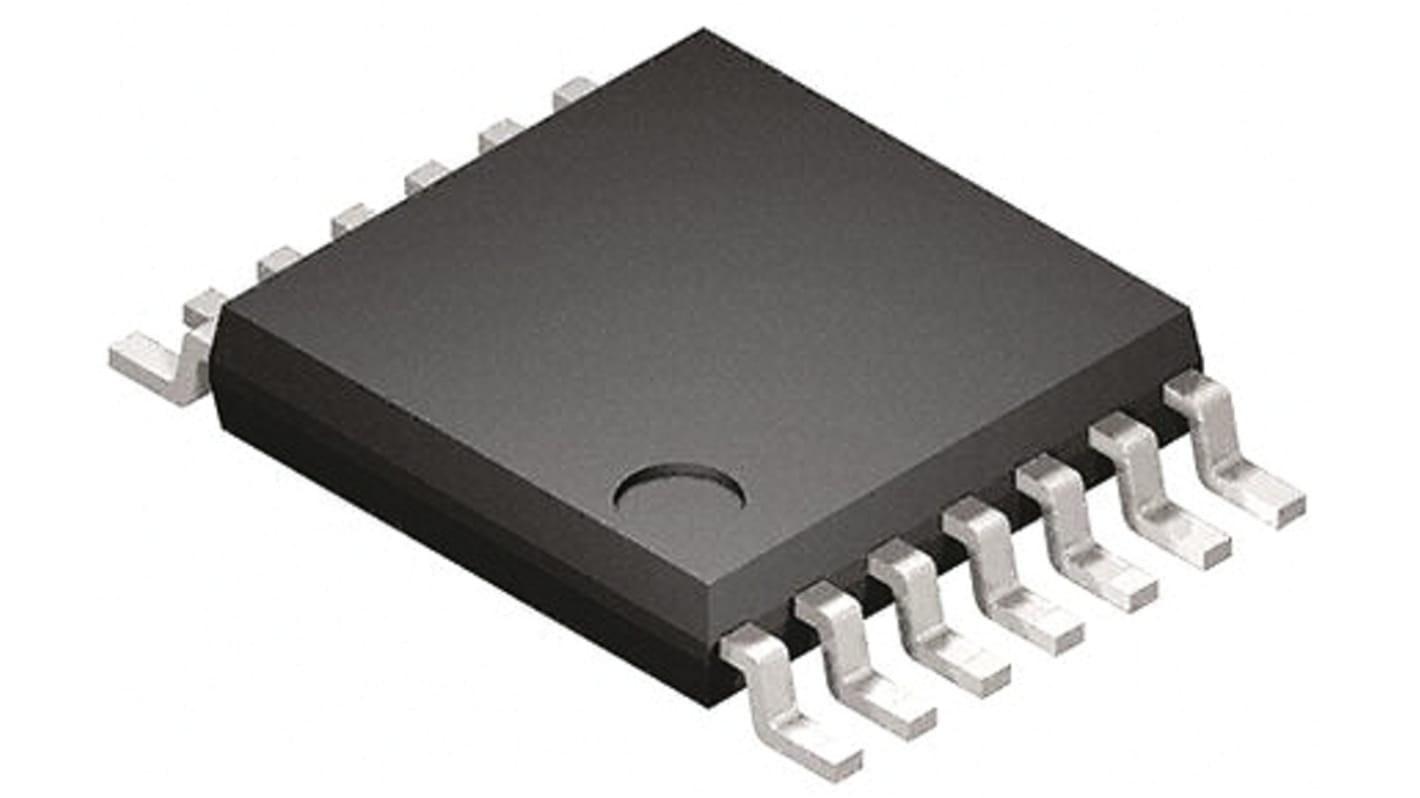

Microchip マイコン, PIC, 32MHz, 8 kワード, フラッシュ, 14-Pin TSSOP

Microchip マイクロコントローラPIC16Fシリーズは、省スペース14ピンデバイスから多機能な64ピンデバイスまで、マイクロチップのPIC®アーキテクチャに多種類のピンとパッケージオプションを組み込んだ8ビットMCUです。ベースライン、ミッドレンジと拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。

PIC16F1825/1829 ファミリのマイクロコントローラは、 16 段のハードウェアスタックと 49 個の命令を備えた Microchip の拡張ミッドレンジコアをベースにしています。これらの MCU は、最大 8 MIPS で動作し、 14KB のプログラムメモリ、 1024バイトの RAM 、256バイトの EEPROM を備えています。設定可能な精度±1 %のRCオシレータを搭載しています。

32 MHz （最大）CPU 速度
49種類の命令
16段のハードウェアスタック
32 MHz 内部発振器 - 周波数範囲32 MHz ～ 31 kHz を選択可能
I/Oピン x 12 - PIC16F1825
I/Oピン x 18 - PIC16F1829
XLPテクノロジー
パワーオンリセット(POR)
パワーアップタイマー(PWRT)
発振器起動タイマー(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
低電圧プログラミング(LVP)の強化
インサーキットシリアルプログラミング(ICSP)
インサーキットデバッグ(ICD)

10ビットA/Dコンバータ(ADC) - PIC16F1825 8チャンネル、PIC16F1829 12チャンネル
mTouchTM 静電容量式センサモジュール - PIC16F1825 8チャンネル、PIC16F1829 12チャンネル
キャプチャ / コンペア / PWM (CCP)モジュール x 2
拡張キャプチャ / コンペア / PWM (ECCP)モジュール x 2
コンパレータ x 2
8 ビットタイマ x 4
16 ビットタイマ x 1
SPI／I2C付きマスター同期シリアルポート（MSSP） - PIC16F1825 x 1, PIC16F1829 x 2
拡張ユニバーサル同期・非同期レシーバ・トランスミッタ(EUSART)
固定電圧リファレンス(FVR)
SRラッチ
