半導体
/
プロセッサ・マイクロコントローラ
/
マイクロコントローラ・マイコン

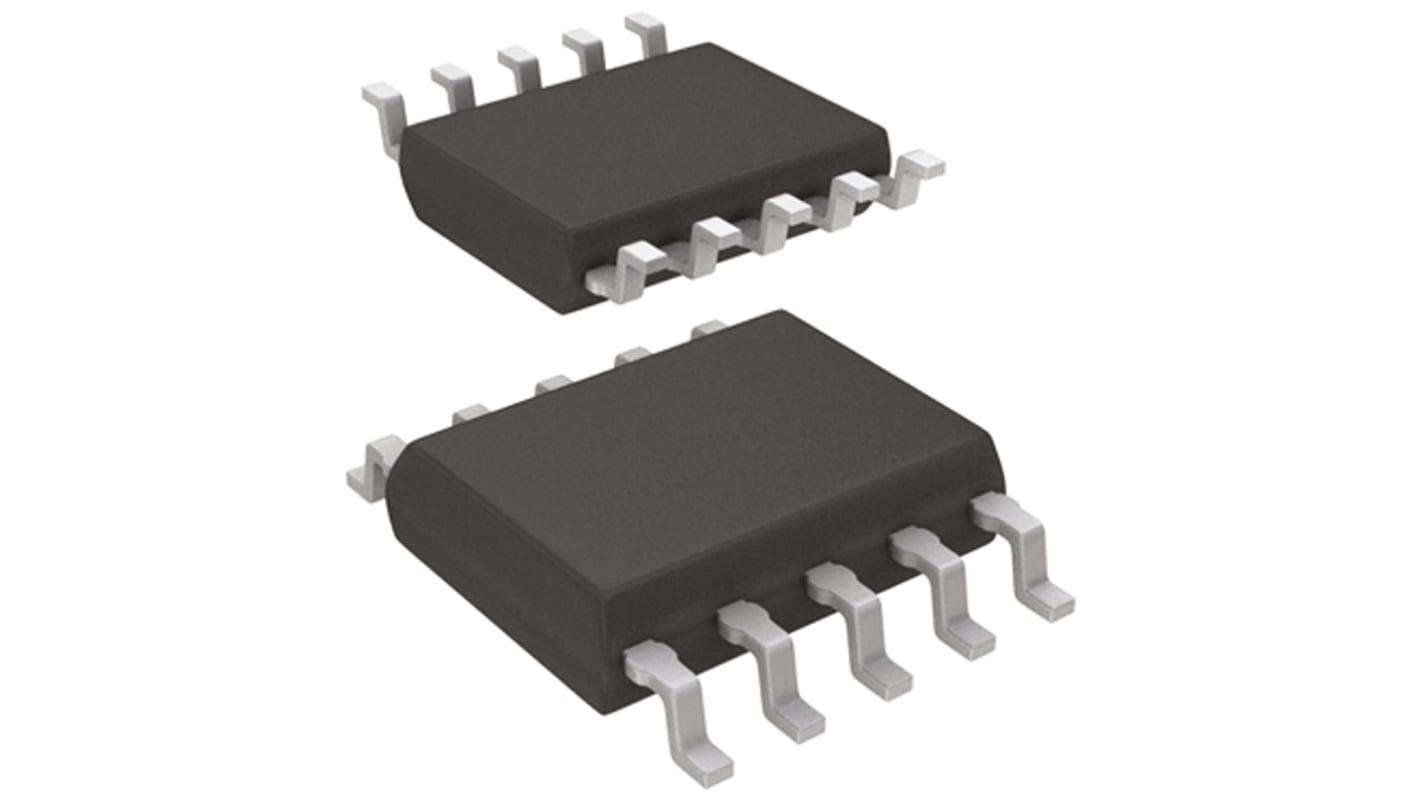

Renesas Electronics RL78ファミリ マイコン, RL78-S1, 20MHz, 2 kB, フラッシュ, 10-Pin LSSOP
RS品番:
829-1027
メーカー型番:
R5F10Y16ASP#V0
メーカー/ブランド名:
Renesas Electronics
マイクロコントローラ・マイコン の一覧へ
取扱終了
RS品番:
829-1027
メーカー型番:
R5F10Y16ASP#V0
メーカー/ブランド名:
Renesas Electronics
データシート
その他
詳細情報
仕様
RL78/G10 Renesas MCU
RoHSステータス: 適合
COO(原産国):
JP
ルネサスエレクトロニクス RL78/G10 16ビットマイクロコントローラ
RL78/G10は、低電圧検出機能付きリセット回路やウォッチドッグタイマなどの特殊機能を内蔵した低ピン数のマイコンです。RL78/G10は、家電製品や一般消費者向け製品など、小型メモリや小型パッケージを必要とする製品に最適です。
CISC アーキテクチャ
最大20MHzのCPU動作用の高精度オンチップ発振器
1 KB~4 KB フラッシュメモリ
128~512 バイトの RAM
動作周囲温度 -40~+85°C
RL78ファミリマイクロコントローラ、ルネサスエレクトロニクス
特性
ファミリー名
RL78
パッケージタイプ
LSSOP
実装タイプ
表面実装
ピン数
10
デバイスコア
RL78-S1
データバス幅
16bit
プログラムメモリサイズ
2 kB
最大周波数
20MHz
RAMサイズ
256 B
USBチャンネル
0
PWMユニット数
1 x 8 bit
SPIチャンネル数
1
I2Cチャンネル数
1
標準動作供給電圧
2 → 5.5 V
CANチャンネル数
0
USARTチャネルの数
0
UARTチャンネル数
1
PCIチャンネル数
0
プログラムメモリタイプ
フラッシュ
イーサネットチャンネル数
0
LINチャネルの数
0
高さ
1.2mm
最大イーサネットチャンネル数
0
PWM
1 (1 x 8ビット)
寸法
4.4 x 3.6 x 1.2mm
幅
3.6mm
動作温度 Max
+85 °C
ADCユニット数
1
長さ
4.4mm
ADC数
4 x 8 / 10ビット
インストラクションセットアーキテクチャ
CISC
動作温度 Min
-40 °C
