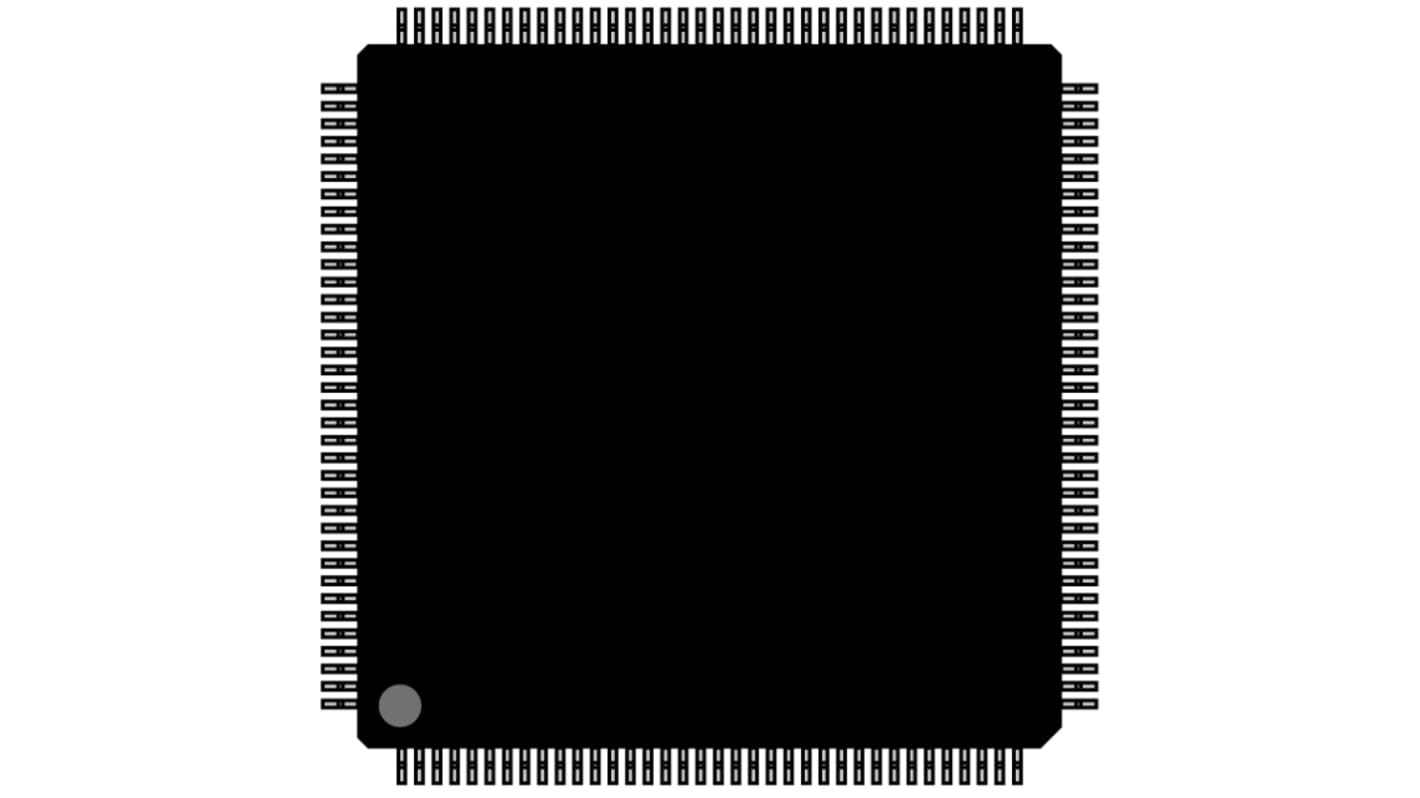

Renesas Electronics RXファミリ マイコン, RX, 100MHz, 512 kB, フラッシュ, 144-Pin LFQFP
RS品番:
901-6192
メーカー型番:
R5F56218BDFB#V0
メーカー/ブランド名:
Renesas Electronics
マイクロコントローラ・マイコン の一覧へ
取扱終了
RS品番:
901-6192
メーカー型番:
R5F56218BDFB#V0
メーカー/ブランド名:
Renesas Electronics
データシート
その他
詳細情報
仕様
RX62N Group, RX621 Group, 32-Bit Single-Chip Microcontrollers
ESD Control Selection Guide V1
RX62N/RX621グループ、ルネサスマイクロコンピュータ
RoHSステータス: 適合
COO(原産国):
JP
RX621マイクロコントローラ
RX621ファミリーは、100MHzの高速動作と充実した通信機能を備えた32ビットマイクロコントローラです。
• 100MHz 32ビットRXコアマイクロコントローラ
• 最大512KBのフラッシュメモリを搭載
• 積算機能付き32ビット乗算器 / 除算器
• 単精度浮動小数点演算装置
• リアルタイムクロックを搭載
• 4チャンネルDMAコントローラ(DMACA)
• データ転送コントローラ( DTCa )
• シリアル通信:SPI、I²C、USB、CAN
• 14 ビット独立ウォッチドッグタイマ
• CRC演算器
• オンチップデバッグとトレース
• 電源: +2.7 → +3.6 V dc
• 低電力モード: スリープ/全モジュールクロックストップ/ソフトウェアスタンバイ/ディープソフトウェアスタンバイ
特性
ファミリー名
RX600
パッケージタイプ
LFQFP
実装タイプ
表面実装
ピン数
144
デバイスコア
RX
データバス幅
32bit
プログラムメモリサイズ
512 kB
最大周波数
100MHz
RAMサイズ
96 kB
USBチャンネル
2
PWMユニット数
1
SPIチャンネル数
2
I2Cチャンネル数
2
CANチャンネル数
1
UARTチャンネル数
6
USARTチャネルの数
0
標準動作供給電圧
2.7 V → 3.6 V
イーサネットチャンネル数
1
LINチャネルの数
0
幅
20.1mm
寸法
20.1 x 20.1 x 1.4mm
PWM
1(32チャンネル) MTU2、1(4チャンネル) TMR
高さ
1.4mm
動作温度 Max
+85 °C
プログラムメモリタイプ
フラッシュ
ADCユニット数
3
ADC数
1(8 x 12ビット)、2(4 x 10ビット)
最大イーサネットチャンネル数
1
インストラクションセットアーキテクチャ
CISC
長さ
20.1mm
PCIチャンネル数
0
動作温度 Min
-40 °C
