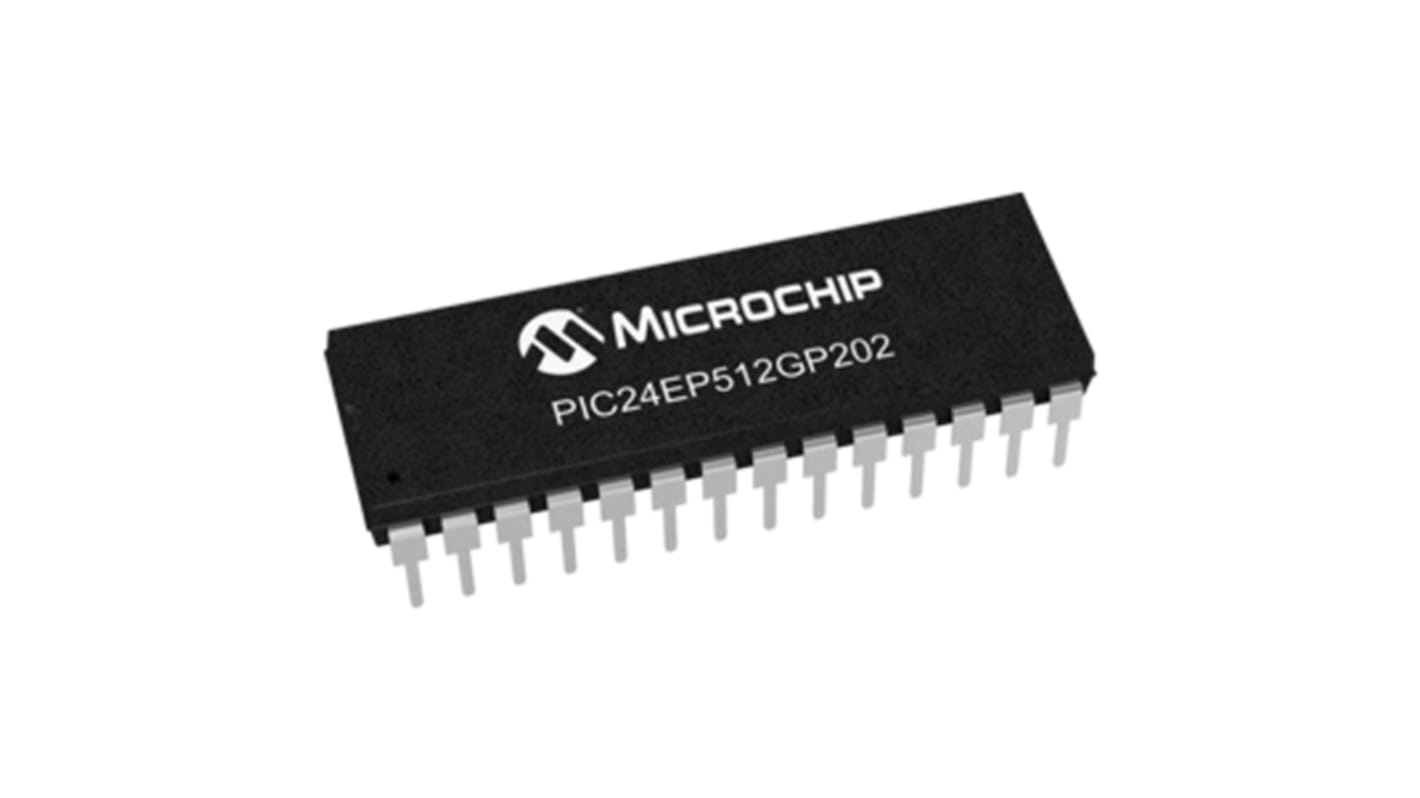

Microchip マイコン, 28-Pin SPDIP PIC24EP512GP202-I/SP
- RS Stock No.:
- 916-3753
- Mfr. Part No.:
- PIC24EP512GP202-I/SP
- Brand:
- Microchip
取扱終了
在庫限りでお取扱いは終了致します。
- RS Stock No.:
- 916-3753
- Mfr. Part No.:
- PIC24EP512GP202-I/SP
- Brand:
- Microchip
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC24E | |
| パッケージタイプ | SPDIP | |
| 実装タイプ | スルーホール | |
| ピン数 | 28 | |
| デバイスコア | PIC | |
| データバス幅 | 16bit | |
| プログラムメモリサイズ | 512 kB | |
| RAMサイズ | 48 kB | |
| USBチャンネル | 0 | |
| 標準動作供給電圧 | 3 → 3.6 V | |
| ADCユニット数 | 1 | |
| 動作温度 Max | +85 °C | |
| 長さ | 35.56mm | |
| ADC数 | 1 (6 x 10/12ビット) | |
| 高さ | 5.08mm | |
| 幅 | 0.29インチ | |
| 動作温度 Min | -40 °C | |
| プログラムメモリタイプ | フラッシュ | |
| 最大イーサネットチャンネル数 | 0 | |
| インストラクションセットアーキテクチャ | ハーバード | |
| 寸法 | 1.4 x 0.29 x 0.2インチ | |
| Select all | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC24E | ||
パッケージタイプ SPDIP | ||
実装タイプ スルーホール | ||
ピン数 28 | ||
デバイスコア PIC | ||
データバス幅 16bit | ||
プログラムメモリサイズ 512 kB | ||
RAMサイズ 48 kB | ||
USBチャンネル 0 | ||
標準動作供給電圧 3 → 3.6 V | ||
ADCユニット数 1 | ||
動作温度 Max +85 °C | ||
長さ 35.56mm | ||
ADC数 1 (6 x 10/12ビット) | ||
高さ 5.08mm | ||
幅 0.29インチ | ||
動作温度 Min -40 °C | ||
プログラムメモリタイプ フラッシュ | ||
最大イーサネットチャンネル数 0 | ||
インストラクションセットアーキテクチャ ハーバード | ||
寸法 1.4 x 0.29 x 0.2インチ | ||
PIC24EPxxxGP/MC20x 16ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC24EPxxxGP/MC20xファミリは、最大70 MIPSのパフォーマンスを実現する、PIC24Eコアに基づく包括的な16ビットMCU製品群です。 この製品群には、幅広いアレイメモリ及びパッケージタイプがあり、非常に広範なオンボード周辺機器が用意されています。
マイクロコントローラの機能
CPUクロック速度: 最大70 MHz
I/Oピン x 21 → 53 – モデルによって異なる
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
High / Low電圧検出(HLVD)モジュール
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
I/Oピン x 21 → 53 – モデルによって異なる
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
High / Low電圧検出(HLVD)モジュール
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
周辺機器
高速PWM
10/12ビットA/Dコンバータ(ADC) - モデルによって6 → 16チャンネル
5個の16ビットタイマ
2個の32ビットタイマ
オペアンプ – モデルによって2 → 3個
コンパレータ – モデルによって3 → 4個
充電時間測定ユニット(CTMU) – mTouch™静電容量型タッチセンサに対応
2個のUARTモジュール
2個のSPIモジュール
ECAN™モジュール
2個のI2C™モジュール
プログラム可能な巡回冗長検査(CRC)
ペリフェラルピン選択(PPS)
ペリフェラルトリガジェネレータ(PTG)
PIC24マイクロコントローラ
