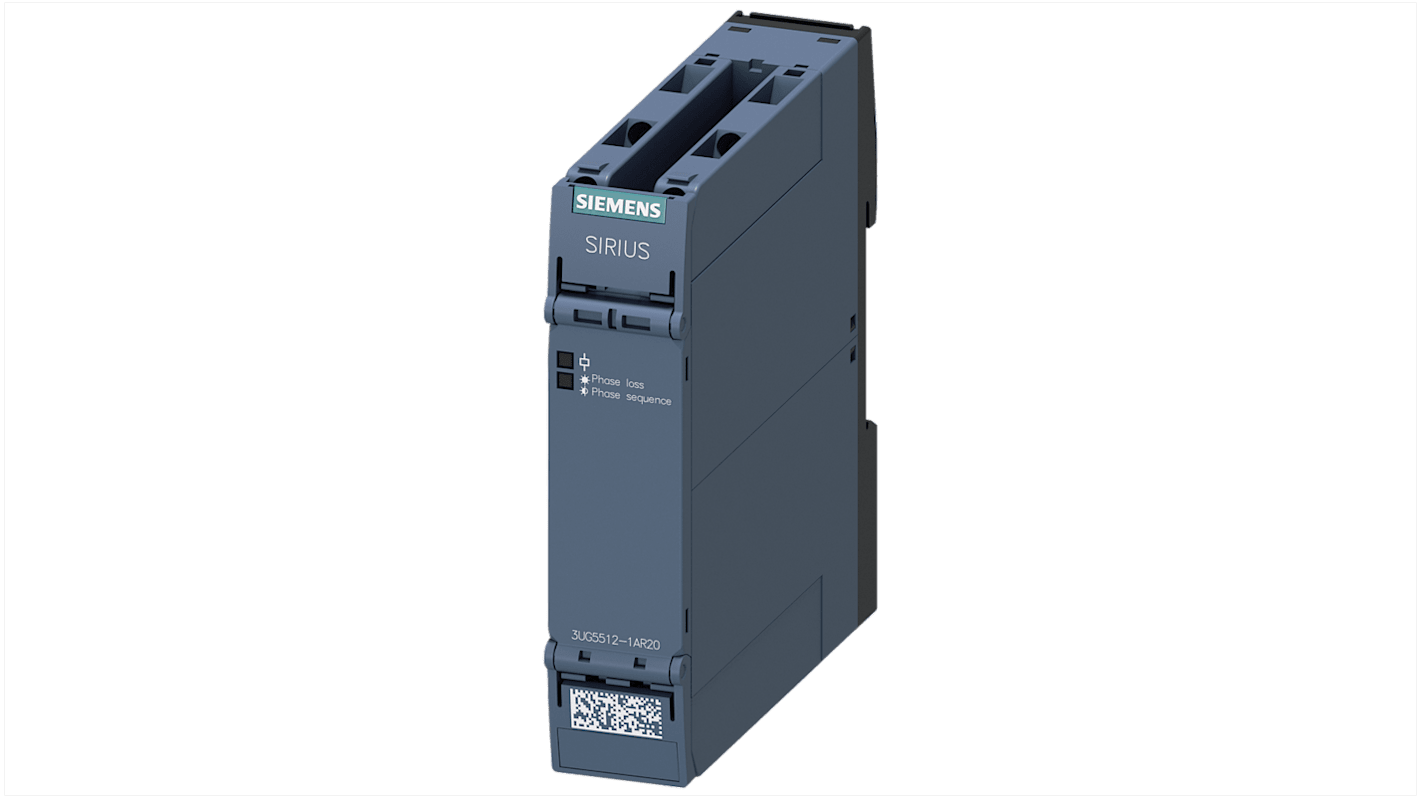

Siemens 監視リレー 3, SPDT, DINレール, 3UG5512-1AR20, 5mA - 5A, 200V ac, 690 V ac

監視リレー の一覧へ

1個小計：*

￥35,601.00

(税抜)

￥39,161.10

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 2 は 2026年5月25日 に入荷予定
  • 4 は 2026年6月04日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥35,601

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
149-148
メーカー型番:
3UG5512-1AR20
メーカー/ブランド名:
シーメンス
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

シーメンス

プロダクトタイプ

監視リレー

電源相数

3

接点構成

SPDT

取付タイプ

DINレール

最小検出電流

5mA

最大検出電流値

5A

消費電力

1.8W

終端処理

ねじ

時間遅延

20 ms

IP保護等級

保護等級：IP20

供給AC電圧

200, 690V ac

リレー接点電流

3A

動作温度 Min

-25°C

動作温度 Max

60°C

長さ

90mm

高さ

100mm

シリーズ

3UG5

規格 / 承認

IEC 60947-1 2, CE, RoHS, EAC, CCC

幅

22.5mm

Better Worldについて

濃縮又はコンパクトソリューション

Better World 製品

はい

COO（原産国）:
DE

Siemens 3UG5シリーズ監視リレー、3相電気相、200 / 690 V供給AC電圧 - 3UG5512-1AR20


この監視リレーは、3相電源の連続監視を提供し、産業用制御システムの位相シーケンス、位相損失、非対称を検出します。幅広い帯域でAC電圧を監視し、単一の切り替えコンタクトを介して反応し、オートメーションや電気設備のダウンストリーム機器や信号制御回路を保護します。

特長


• 3相電圧を監視し、間違ったシーケンスを検出し、機器の損傷を防止
• プリセット電圧制限を使用して非対称を間接的に検出し、モータの健康を維持
• 幅広いAC監視範囲で160～760 Vをサポートし、汎用性の高い設置が可能
• 高速バッファリングにより、短時間の電源遮断時に最小20 msの動作を維持
• 定格リレーコンタクト: 3 A @ AC‐15、制御負荷とのインターフェイス
• 1.8 Wの低消費電力により、パネルの熱とエネルギー消費を削減

用途


• 工場での位相損失に対するモータスタータ保護に最適
• 起動前に位相シーケンスを確認する必要がある制御パネルに最適
• 配電システムと併用して、不平衡な供給状態を警告
• 非対称動作を防止する必要がある自動機械に使用可能

どのようなタイプの出力スイッチングを提供しますか?


1つのチェンジオーバー(SPDT)補助コンタクトを使用し、銀-スズ-酸化コンタクト材質を使用して制御回路を切り替えます。

導体の終端処理方法


ねじ端子は、0.5～4 mm2のソリッドまたはフェルール導体に対応し、10 mmのストリップ長で0.6～0.8 N·mの締め付けトルクが必要です。

動作中にどのような環境制限が適用されますか?


動作時の定格周囲温度範囲は-25～60°Cで、最大相対湿度は70%、設置高度は最大2000 mです。

電気的および機械的ストレスに対する耐性はどのくらいですか?


6 kVサージ抵抗を含むサージ及びEMC耐性レベルに適合し、IEC規格に準拠した15 g/11 msの正弦波衝撃と振動に耐えることができます。

メンテナンス用に取り外し可能な接続オプションはありますか?


取り外し可能な端子台は、メイン回路と補助 / 制御回路の両方に対応し、交換作業と配線作業を簡素化します。
