- RS品番:
- 111-3100
- メーカー型番:
- K8DT-AW1CD
- メーカー/ブランド名:
- Omron
- RS品番:
- 111-3100
- メーカー型番:
- K8DT-AW1CD
- メーカー/ブランド名:
- Omron
データシート
その他
- COO(原産国):
- CN
詳細情報

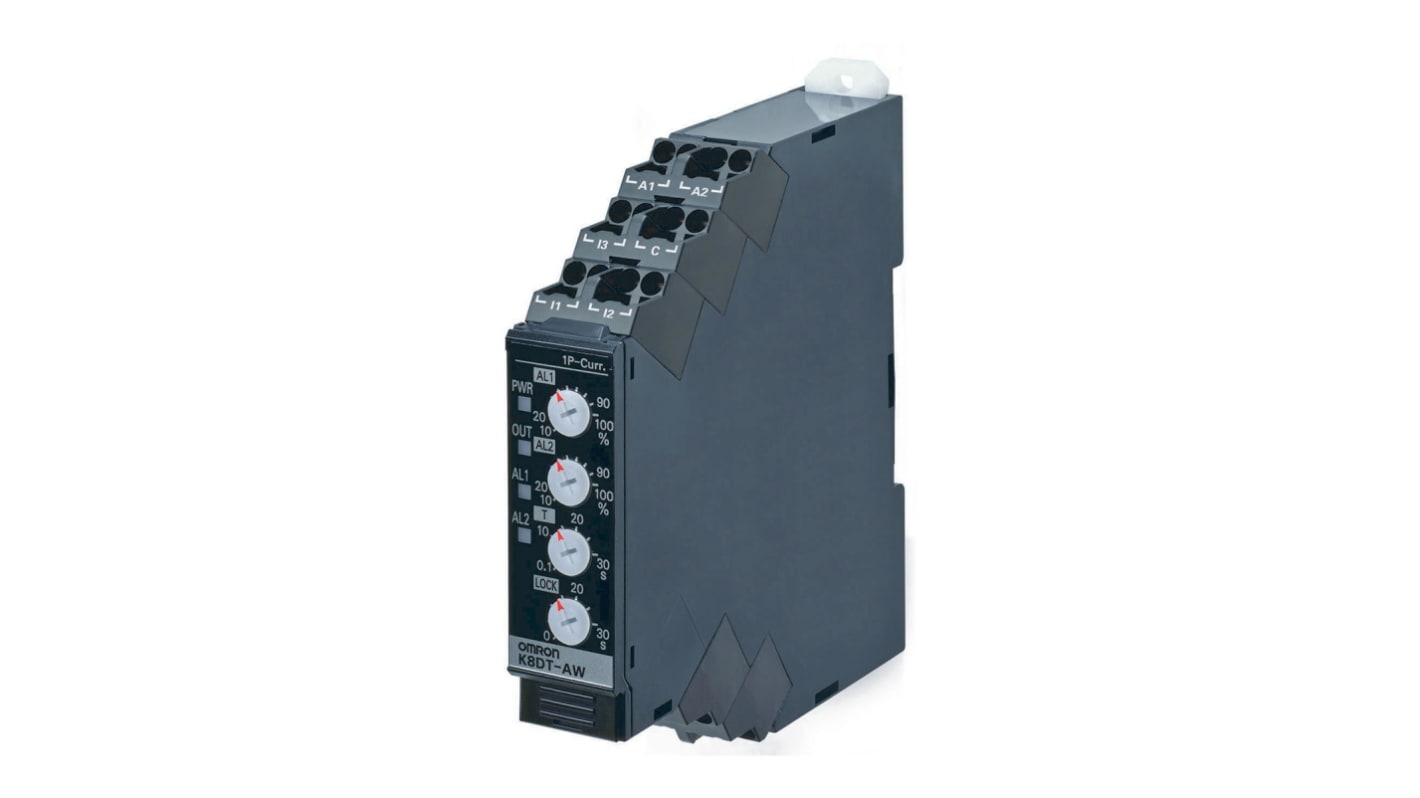

K8DT-AS / AW単相電流リレー
オムロンK8DT-AS / AW単相電流リレーは、電流変化によってモータなどの機器の障害を検出します。
1つのリレーでAC又はDC電流を監視
市販の変流器と併用
幅17.5 mmでパネル内に必要なスペースを削減
プッシュインPlus端子で配線作業を軽減
二重挿入穴で渡り配線に対応(すべての端子)
市販の変流器と併用
幅17.5 mmでパネル内に必要なスペースを削減
プッシュインPlus端子で配線作業を軽減
二重挿入穴で渡り配線に対応(すべての端子)
備考
K8DT-ASは、過電流又は不足電流モードで使用することができます。
K8DT-AWは、過電流及び不足電流を同時に監視することができます。
K8DT-AWは、過電流及び不足電流を同時に監視することができます。
K8DT-AW過電流 / 不足電流監視リレー。
• コントロールパネルを小型化します。
• 配線を削減します。
• 電流の変更により、モータやその他の装置のエラーを検出します。
• 過電流モード又は不足電流モードで使用します。
• アラームとして機能します。
• しきい値を設定します。
• アラーム出力はリレー又はトランジスタ出力として設定できます。
• 入力信号 - 電圧、電流、水位電極及び温度(熱電対又は白金抵抗温度計)を入力できます。
• 低電力消費。
• 横並び設置が可能です。
• 長期間接触信頼性を保ちます。
• 劣悪なノイズ環境でも信頼性が得られます。
• スリムプロファイル17.5 mm
• 配線を削減します。
• 電流の変更により、モータやその他の装置のエラーを検出します。
• 過電流モード又は不足電流モードで使用します。
• アラームとして機能します。
• しきい値を設定します。
• アラーム出力はリレー又はトランジスタ出力として設定できます。
• 入力信号 - 電圧、電流、水位電極及び温度(熱電対又は白金抵抗温度計)を入力できます。
• 低電力消費。
• 横並び設置が可能です。
• 長期間接触信頼性を保ちます。
• 劣悪なノイズ環境でも信頼性が得られます。
• スリムプロファイル17.5 mm
K8DT-AW1CD 24 V ac/dcモデル。
• 電流監視リレー。
• 単相。
• SPDT接点出力。
• 電源: 24 V ac/dc。
• 設定範囲: 2 → 20 A ac/dc、10 → 100 A ac/dc、50 → 500 mA ac/dc。
• 直接入力又は使用可能。
• 単相。
• SPDT接点出力。
• 電源: 24 V ac/dc。
• 設定範囲: 2 → 20 A ac/dc、10 → 100 A ac/dc、50 → 500 mA ac/dc。
• 直接入力又は使用可能。
特長と利点:
• 電源100 → 240 V ac、50 / 60 Hz、24 V dc
• 手動 / 自動リセット(切り替え可能)
• 手動リセット - 電源を1秒以上オフにします。
• スタートアップロック時間は0 → 30秒です。
• 緑色LED電源(PWR)
• 黄色LED出力(OUT)
• 赤色LEDリレー出力(ALM)
• 1つのSPDT接点リレー、DIPスイッチを使用して常時閉(NC)と常時開(NO)を切り替え可能です。
• DINレール取り付け又はねじ取り付け。
• 重量: 100 g
• ケーシング素材: PC、UL 94 V-0。
• 色: N1.5
• 保護: IP20 (端子)
• 手動 / 自動リセット(切り替え可能)
• 手動リセット - 電源を1秒以上オフにします。
• スタートアップロック時間は0 → 30秒です。
• 緑色LED電源(PWR)
• 黄色LED出力(OUT)
• 赤色LEDリレー出力(ALM)
• 1つのSPDT接点リレー、DIPスイッチを使用して常時閉(NC)と常時開(NO)を切り替え可能です。
• DINレール取り付け又はねじ取り付け。
• 重量: 100 g
• ケーシング素材: PC、UL 94 V-0。
• 色: N1.5
• 保護: IP20 (端子)
監視 / 測定リレーとは?
監視 / 測定リレーは保護制御デバイスです。監視対象に合わせてさまざまなタイプの製品をご用意しています。リレーは入力信号を受信・監視し、入力信号が設定値に達するとアラーム信号を出力します(アラームリレー)。この種のリレーは、過電圧及び過電流の障害から機器を保護します。監視リレーは、AC電源、電圧と電流、アナログ信号を監視し、設定されたアラームしきい値を基準に、機器の異常なアクティビティを検出します。
使用可能な監視リレーの種類は?
• モータ保護リレー
• 温度監視リレー
• 液面制御リレー
• 電圧
• 電流
• 温度監視リレー
• 液面制御リレー
• 電圧
• 電流
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
規格
EN60947-5-1、UL60947-5-1、IP 20ターミナル
オムロンK8DTシリーズ制御リレー
オムロンK8DT測定 / 監視リレーは、制御パネルの設計 / 製造を新たなレベルに引き上げるValue Design for Panel概念に対応した製品です。 K8DTシリーズは、重要な機器を損傷から保護するために国際安全基準に適合する各種測定 / 監視リレーを採用しています。 また、低消費電力と低発熱設計により、耐用年数が長くなっています。
省スペース
K8DTシリーズは、配線ダクトと空きパネルスペース間の幅を縮めることによって制御パネルの小型化に貢献します。 スリムなボディにより、同じサイズの制御パネルにより多くの機器を取り付けるスペースを確保して制御パネルの機能性を高めることができます。
プッシュインPlus端子
あらゆるK8DTリレーのプッシュインPlus端子台で、配線関連の時間と労力が軽減されます。 プッシュインPlus端子により、ピン端子又はフェルール付きの単線やより線を工具不要で挿入することができます。
仕様
特性 | |
---|---|
監視アプリケーション | 電流 |
電源相数 | 1 |
接点構成 | SPDT |
取り付けタイプ | DINレール |
最小検出電流 | 2 mA, 10 mA, 20mA |
最大検出電流値 | 20 mA, 100 mA, 500mA |
電流感度 | 過電流 , 低電流 |
遅延時間 | 250ms |
シリーズ | K8DT-AW |
極数 | 1 |
ターミナルタイプ | プッシュイン |
動作温度範囲 | +60°C |
長さ | 90mm |
高さ | 90mm |
動作温度 Min | -20°C |
寸法 | 90 x 17.5 x 90mm |
電流範囲 | 10 → 100 mA 、 2 → 20 mA 、 50 → 500mA |
動作温度 Max | +60°C |
幅 | 17.5mm |
