- RS品番:
- 181-2791
- メーカー型番:

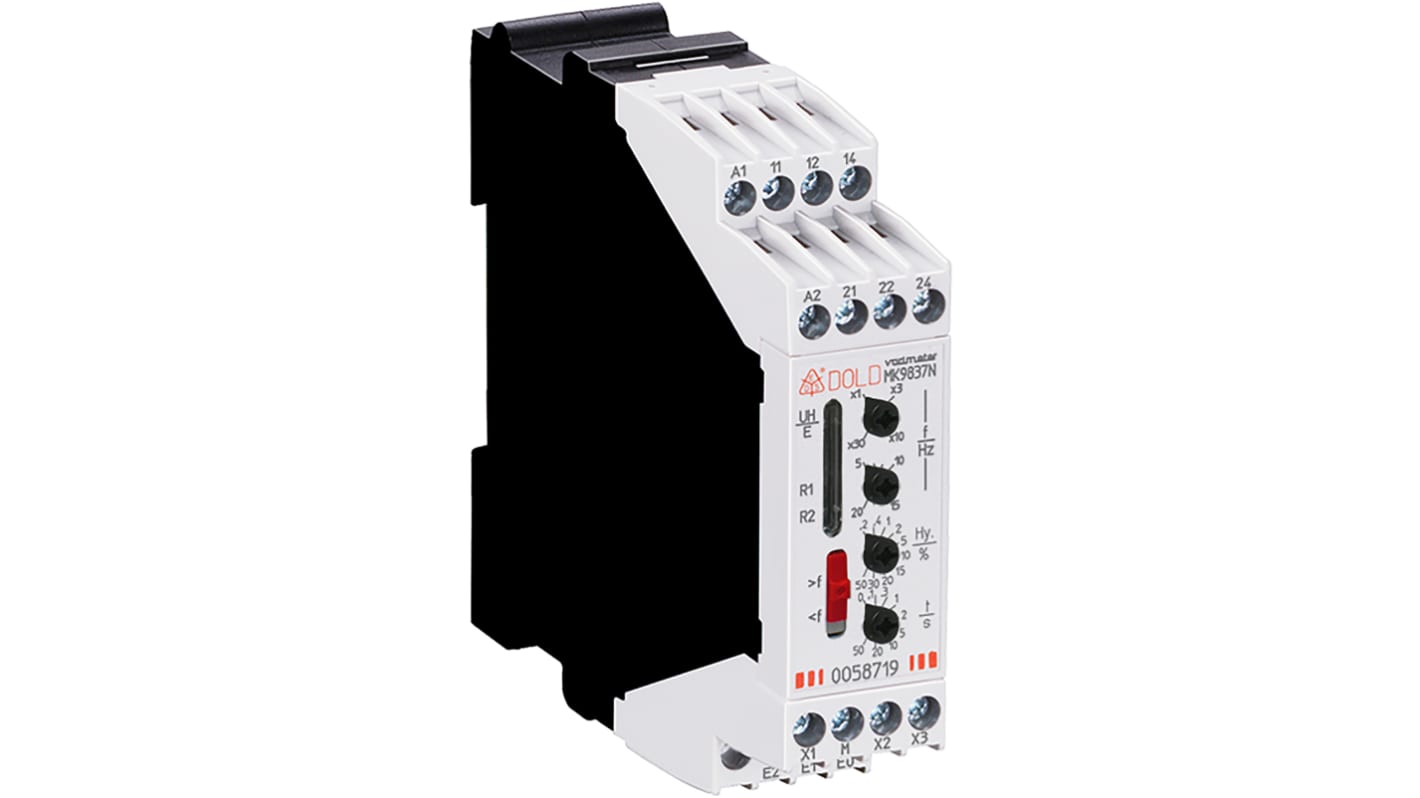

- MK9837N.12/050 5-600Hz UH=DC24V
- メーカー/ブランド名:
- Dold
- RS品番:
- 181-2791
- メーカー型番:
- MK9837N.12/050 5-600Hz UH=DC24V
- メーカー/ブランド名:
- Dold
データシート
その他
- COO(原産国):
- DE
詳細情報
交流電圧の過周波数又は低周波数を検出(調整可能な機能)
入力周波数のサイクル時間を測定することで、高速な応答時間を実現します
AC 電圧用の汎用測定入力: 280 V 及び 30 ... 550 V
インバータの入力を測定するオプションとして使用できます
調整可能なヒステリシス
多周波数機能で入力信号が欠落している時間を調整可能
端子経由で応答遅延をプログラム可能: 100 秒
端子を介してアラームの保存や自動リセットをプログラム可能
測定入力、補助電圧、出力コンタクト間がガルバニック絶縁されています
MH 9837 は、補助電源用の幅広い入力範囲( AC / DC 24 → 60 V 又は AC/DC 110 → 230 V )
切り替えコンタクト x 2 、閉回路動作
要望に応じて開回路動作
補助電圧、測定電圧、及びアラームステータスの LED 表示
MH 9837.12/008 :ガルバニック絶縁アナログ出力(電流 / 電圧)、実際の周波数に対応する 11 ステップ LED チェーンが付属しています
2 つの応答値のデバイスを用意しています。また、低周波数及び過電圧用の個別制御出力リレーも用意して MK 9837N/500
入力周波数のサイクル時間を測定することで、高速な応答時間を実現します
AC 電圧用の汎用測定入力: 280 V 及び 30 ... 550 V
インバータの入力を測定するオプションとして使用できます
調整可能なヒステリシス
多周波数機能で入力信号が欠落している時間を調整可能
端子経由で応答遅延をプログラム可能: 100 秒
端子を介してアラームの保存や自動リセットをプログラム可能
測定入力、補助電圧、出力コンタクト間がガルバニック絶縁されています
MH 9837 は、補助電源用の幅広い入力範囲( AC / DC 24 → 60 V 又は AC/DC 110 → 230 V )
切り替えコンタクト x 2 、閉回路動作
要望に応じて開回路動作
補助電圧、測定電圧、及びアラームステータスの LED 表示
MH 9837.12/008 :ガルバニック絶縁アナログ出力(電流 / 電圧)、実際の周波数に対応する 11 ステップ LED チェーンが付属しています
2 つの応答値のデバイスを用意しています。また、低周波数及び過電圧用の個別制御出力リレーも用意して MK 9837N/500
仕様
特性 | |
---|---|
監視アプリケーション | Frequency |
接点構成 | DPDT |
電圧検出範囲 | 15 → 280 V ac 、 30 → 550V ac |
取り付けタイプ | DINレール |
遅延時間 | 0 → 100 s 、 0 → 50s |
周波数検出範囲 | 5 → 600Hz |
シリーズ | MK9837N |
動作温度範囲 | +60°C |
最小検出周波数 | 5Hz |
寸法 | 97 x 22.5 x 90mm |
最小検出電圧 | 15 V ac 、 30V ac |
長さ | 97mm |
最大検出周波数 | 500Hz |
動作温度 Max | +60°C |
幅 | 22.5mm |
高さ | 90mm |
動作温度 Min | -20°C |
ターミナルタイプ | ねじ |
周波数感度 | 周波数上昇 , 周波数低下 |
最大検出電圧 | 280 V ac, 550V ac |
