シュナイダーエレクトリック モニタリングリレー, DINレール, TPRPM038
- RS品番:
- 204-8275
- メーカー型番:
- TPRPM038
- メーカー/ブランド名:
- シュナイダーエレクトリック
1個小計：*
￥51,840.00
(税抜)
￥57,024.00
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年1月29日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥51,840 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
Better World
Better Worldシリーズは、環境にやさしく信頼できる製品を簡単にお選びいただける製品を取り揃えています。 詳しくはこちらをクリックしてください。
- RS品番:
- 204-8275
- メーカー型番:
- TPRPM038
- メーカー/ブランド名:
- シュナイダーエレクトリック
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | シュナイダーエレクトリック | |
| 監視アプリケーション | 電流, 電圧 | |
| 電源相数 | 1, 3 | |
| 取り付け方法 | DINレール | |
| シリーズ | TeSys Island TPRPM | |
| Better World 認証 | Green Premium | |
| Better World 製品 | あり | |
| 動作温度 Min | -10°C | |
| 動作温度範囲 | +60°C | |
| 動作温度 Max | +60°C | |
| 寸法 | 115 x 45 x 121mm | |
| 幅 | 45mm | |
| 高さ | 121mm | |
| 極数 | 3 | |
| ターミナルタイプ | スクリュークランプ | |
| 長さ | 115mm | |
| すべて選択 | ||
|---|---|---|
ブランド シュナイダーエレクトリック | ||
監視アプリケーション 電流, 電圧 | ||
電源相数 1, 3 | ||
取り付け方法 DINレール | ||
シリーズ TeSys Island TPRPM | ||
Better World 認証 Green Premium | ||
Better World 製品 あり | ||
動作温度 Min -10°C | ||
動作温度範囲 +60°C | ||
動作温度 Max +60°C | ||
寸法 115 x 45 x 121mm | ||
幅 45mm | ||
高さ 121mm | ||
極数 3 | ||
ターミナルタイプ スクリュークランプ | ||
長さ 115mm | ||
- COO（原産国）:
- FR

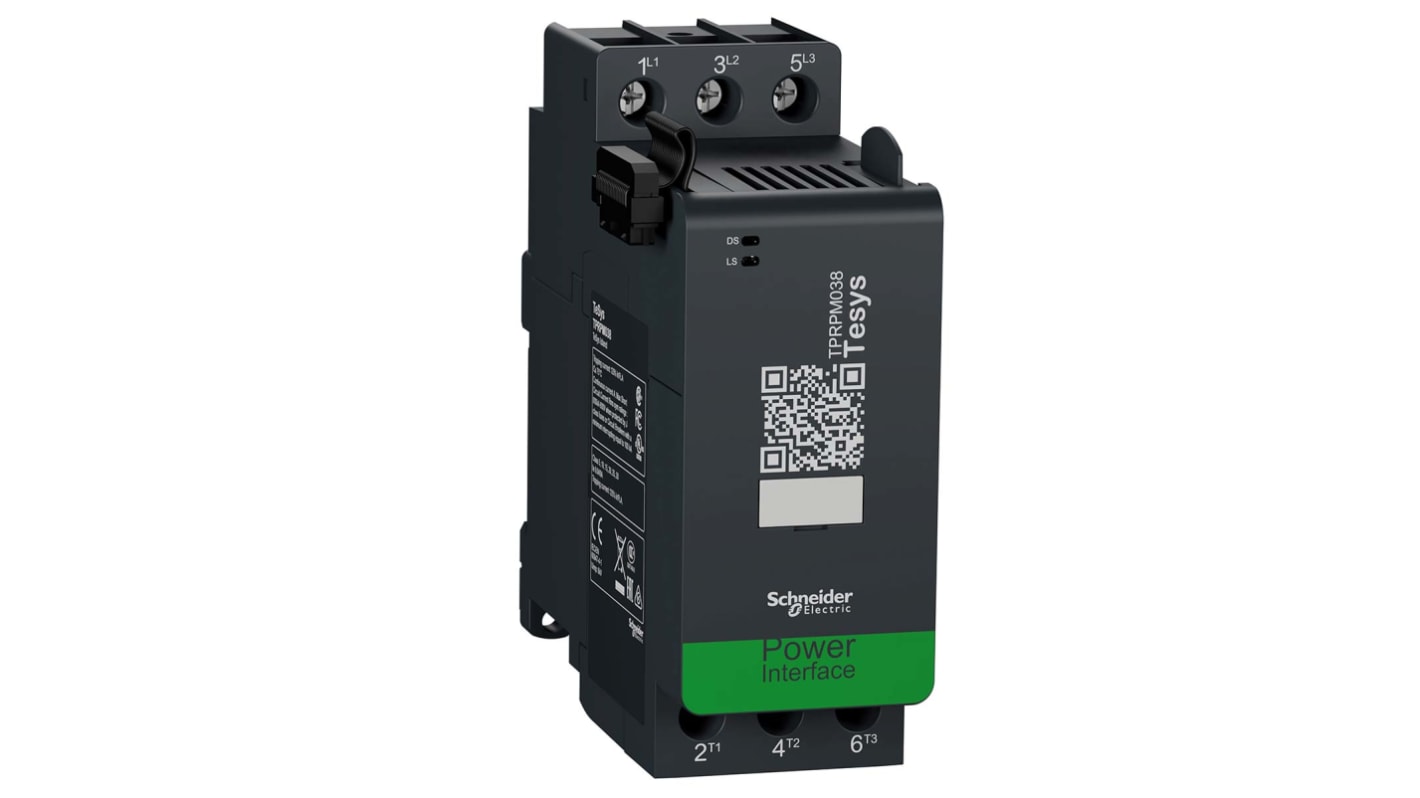

Schneider Electric TeSys Island 電源モジュール - TPRPM038
Schneider Electric 電源インターフェイスモジュールのご紹介です。このモジュールは TeSys Island シリーズの製品に属しており、バスカプラ経由でオートメーションコントローラに接続し、この接続が確立されたときにのみ動作可能です。この電源モジュールで使用できる機能には、アップストリーム電圧存在検出、電子熱過負荷保護、電流の監視、及びサードパーティ製電源デバイスの制御（ TPRDG IO モジュールと関連付けられている場合）があります。
特長及び利点
• TeSys Island モジュールは、 TPRBC バスカプラ、 TPRDG デジタル IO モジュール、 TPRAN アナログ IO モジュールと互換性があります
• 3 極 (3P)
•定格動作電圧 <= 690 V AC 47 ～ 63 Hz
•過電圧カテゴリ III
•電源モジュールはリモートまたは自動でリセットできます
•ローカルシグナリングは、 1 つの LED （緑 / 赤） DS （デバイスステータス）と 1 つの LED （緑 / 赤） LS （負荷ステータス）で構成されます。
• 1 ～ 3 段階
• 3 極 (3P)
•定格動作電圧 <= 690 V AC 47 ～ 63 Hz
•過電圧カテゴリ III
•電源モジュールはリモートまたは自動でリセットできます
•ローカルシグナリングは、 1 つの LED （緑 / 赤） DS （デバイスステータス）と 1 つの LED （緑 / 赤） LS （負荷ステータス）で構成されます。
• 1 ～ 3 段階
電源モジュール保護タイプ
• 熱的過負荷保護
•モーターがオーバーヒートしている
•過電流
•低電流
•紙詰まり
•長いスタート
•ストール
• Rapid Cycle ロックアウト
•位相損失
• Rapid restart ロックアウト
•位相反転
•フェーズ不平衡
•フェーズシーケンス
•アース電流
•モーターがオーバーヒートしている
•過電流
•低電流
•紙詰まり
•長いスタート
•ストール
• Rapid Cycle ロックアウト
•位相損失
• Rapid restart ロックアウト
•位相反転
•フェーズ不平衡
•フェーズシーケンス
•アース電流
電源モジュール監視タイプ
•デバイスをオンにします
•故障の数
•デバイスの電源サイクル数
•平均電流 Iavg
•平均電圧 Vavg
•最大電流 Imax
•最大電圧 Vmax
•故障の数
•デバイスの電源サイクル数
•平均電流 Iavg
•平均電圧 Vavg
•最大電流 Imax
•最大電圧 Vmax
TeSys アイランドを発見しています
機械とプロセスの制御と監視に特化したコンセプト。 TeSys Island の各製品は、電気制御パネル内で最大 80 A （ AC3 ）のモータ及び電気負荷の切り替え、保護、管理に重要な役割を果たします。
•機械やプロセスをよりスマートで信頼性の高いものにする、優れたデジタル負荷管理ソリューション
• TeSys Island は、完全デジタル化されたオブジェクト指向の負荷管理システムで、業界 4.0 に準拠したデータプロバイダです
•ユーザーは、 TeSys アイランドを使用してインストールすることで、市場投入までの時間を短縮し、 OEM が業界 4.0 に移行するまでの時間を短縮できます
• TeSys Island アプローチを使用すると、ユーザーはアプリケーションとシステム構成の機能を簡素化し、エンジニアリングタスクの数を減らすことができます
• TeSys アイランドにより、機械エンジニアリングと設置の時間を短縮できます
• TeSys アイランドのコンセプトは、サードパーティ製オートメーションシステムに簡単に統合でき、イーサネット / IP 、 Modbus TCP 、 PROFINET 、 PROFIBUS などの複数のフィールドバスをサポートしています
• Advanced System Diagnostics
• TeSys Island は、完全デジタル化されたオブジェクト指向の負荷管理システムで、業界 4.0 に準拠したデータプロバイダです
•ユーザーは、 TeSys アイランドを使用してインストールすることで、市場投入までの時間を短縮し、 OEM が業界 4.0 に移行するまでの時間を短縮できます
• TeSys Island アプローチを使用すると、ユーザーはアプリケーションとシステム構成の機能を簡素化し、エンジニアリングタスクの数を減らすことができます
• TeSys アイランドにより、機械エンジニアリングと設置の時間を短縮できます
• TeSys アイランドのコンセプトは、サードパーティ製オートメーションシステムに簡単に統合でき、イーサネット / IP 、 Modbus TCP 、 PROFINET 、 PROFIBUS などの複数のフィールドバスをサポートしています
• Advanced System Diagnostics
もう少し詳しい情報 ...
•最大 80 A （ AC-3 ） / 37 kW/40 hp のモータ電気負荷を管理します
•イーサネット / IP 、 Modbus TCP 、 PROFINET 、又は PROFIBUS 用のバスカプラ経由のフィールドバス接続を特長としています
•現在、電力、エネルギー、 Advanced Diagnostic データなど、関連する負荷データがあります
• TeSys Island のアバターオブジェクトと専用の構成およびメンテナンスツールにより、エンジニアリングと試運転が容易になります
• DIN レールには、 1 つの島に最大 20 のモジュールを取り付けることができます（長さは最大 112 cm ）。
•フィールドバス経由の充填接続により、制御や補助配線は不要です
•デジタル化される調整と設定がすべてあるため、機械式ダイヤルやディップスイッチは必要ありません
• 5 つのスタータサイズ、デジタル / アナログ I/O 、電圧測定モジュールなど、リファレンスの数は限られています
•埋め込み型サイバーセキュリティ（アキレス腱レベル 2 ）
• SIL スタータは、 IEC 61508 、 IEC 62061 、および ISO 13849-1 に準拠した機能安全システムへの統合用に設計されており、 TUV 認定 ( 配線カテゴリ 1 ～ 2 の STOP 0 および 1 、 PL c 、 d 、および SIL レベル 2 に適合 ) を含む
•国際規格に完全準拠（ IEC/UL/CSA 61010 、 IEC/UL/CS60947 、 GB/T14018 ）
•詳細については、技術資料を参照してください
•イーサネット / IP 、 Modbus TCP 、 PROFINET 、又は PROFIBUS 用のバスカプラ経由のフィールドバス接続を特長としています
•現在、電力、エネルギー、 Advanced Diagnostic データなど、関連する負荷データがあります
• TeSys Island のアバターオブジェクトと専用の構成およびメンテナンスツールにより、エンジニアリングと試運転が容易になります
• DIN レールには、 1 つの島に最大 20 のモジュールを取り付けることができます（長さは最大 112 cm ）。
•フィールドバス経由の充填接続により、制御や補助配線は不要です
•デジタル化される調整と設定がすべてあるため、機械式ダイヤルやディップスイッチは必要ありません
• 5 つのスタータサイズ、デジタル / アナログ I/O 、電圧測定モジュールなど、リファレンスの数は限られています
•埋め込み型サイバーセキュリティ（アキレス腱レベル 2 ）
• SIL スタータは、 IEC 61508 、 IEC 62061 、および ISO 13849-1 に準拠した機能安全システムへの統合用に設計されており、 TUV 認定 ( 配線カテゴリ 1 ～ 2 の STOP 0 および 1 、 PL c 、 d 、および SIL レベル 2 に適合 ) を含む
•国際規格に完全準拠（ IEC/UL/CSA 61010 、 IEC/UL/CS60947 、 GB/T14018 ）
•詳細については、技術資料を参照してください
