1個小計：*
￥26,064
(税抜)
￥28,670
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 5 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥26,064 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 231-3103
- Distrelec 品番:
- 301-24-430
- メーカー型番:
- 5TT3423
- メーカー/ブランド名:
- シーメンス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | シーメンス | |
| プロダクトタイプ | 監視リレー | |
| 接点構成 | SPDT | |
| スイッチング電圧 | 10V | |
| 終端処理 | ねじ | |
| IP保護等級 | 保護等級：IP20 | |
| 供給AC電圧 | 250V ac | |
| 接点電流 | 4A | |
| 動作温度 Min | -20°C | |
| 動作温度 Max | 60°C | |
| 高さ | 90mm | |
| 長さ | 64mm | |
| 規格 / 承認 | RoHS | |
| 幅 | 18mm | |
| シリーズ | 5TT3 | |
| すべて選択 | ||
|---|---|---|
ブランド シーメンス | ||
プロダクトタイプ 監視リレー | ||
接点構成 SPDT | ||
スイッチング電圧 10V | ||
終端処理 ねじ | ||
IP保護等級 保護等級：IP20 | ||
供給AC電圧 250V ac | ||
接点電流 4A | ||
動作温度 Min -20°C | ||
動作温度 Max 60°C | ||
高さ 90mm | ||
長さ 64mm | ||
規格 / 承認 RoHS | ||
幅 18mm | ||
シリーズ 5TT3 | ||
- COO（原産国）:
- DE

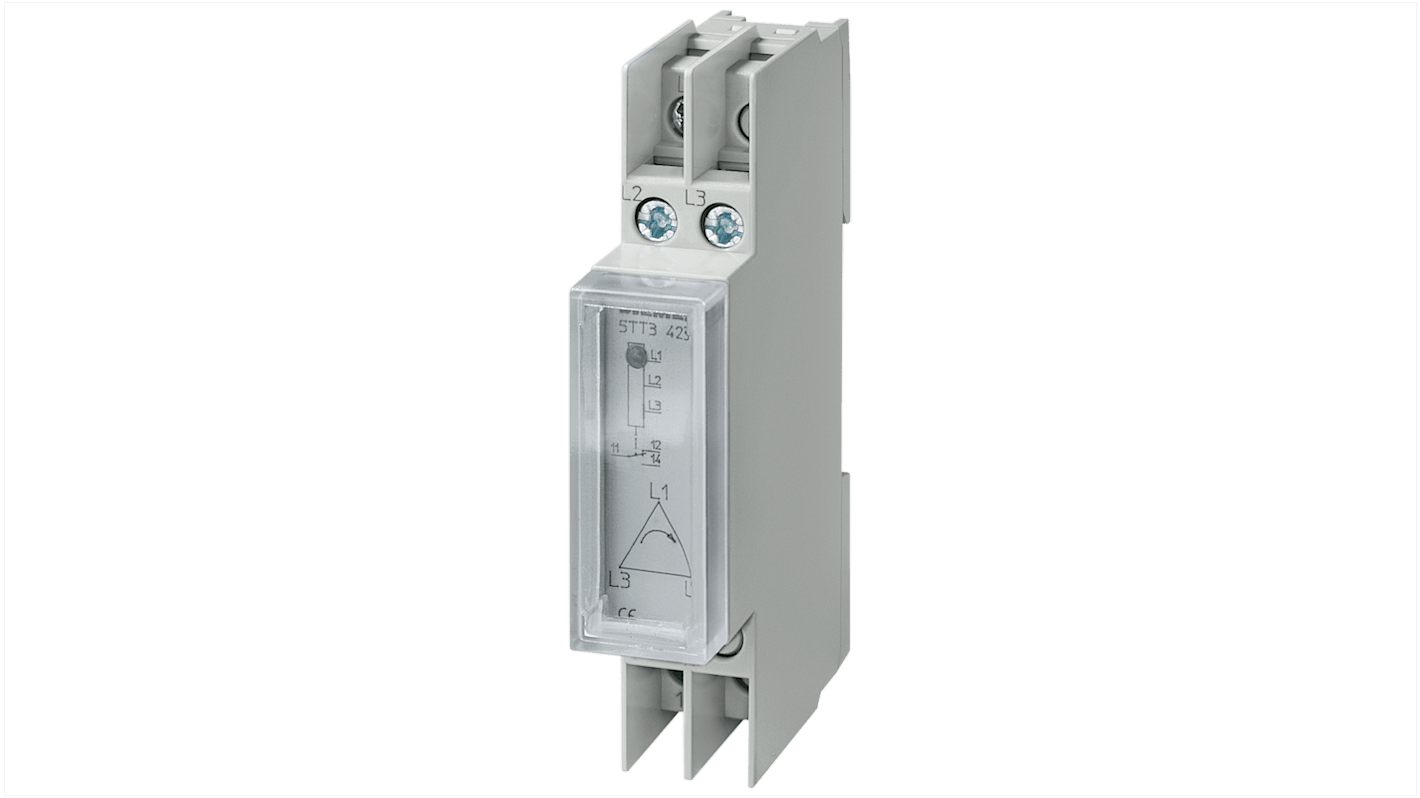

Siemens 5TT3シリーズ監視リレー、供給電圧250 V ac、動作電流4 A - 5TT3423
この監視リレーは、ACシステム向けに設計された位相シーケンス検出器で、公称250V AC電源で動作し、回転方向とシーケンスを監視します。正しい位相順を信号するためのシングルチェンジオーバーコンタクトを提供し、産業用制御環境でのパネルまたはDINレール統合向けに設計されています。このデバイスは、視認可能なステータス表示用の透明キャップを備え、標準的な産業環境での使用に適しています。
特長とメリット
• 250V AC電源により、主電源制御回路との互換性を確保
• SPDT接点構成により、単一のスイッチング出力を実現
• 4A定格スイッチング電流により、適度な制御負荷に対応
• 10Vの最小スイッチング電圧により、低電圧信号を実現
• 動作範囲ファクタ0.8～1.1で電圧変動に対応
• SPDT接点構成により、単一のスイッチング出力を実現
• 4A定格スイッチング電流により、適度な制御負荷に対応
• 10Vの最小スイッチング電圧により、低電圧信号を実現
• 動作範囲ファクタ0.8～1.1で電圧変動に対応
用途
• モーター制御におけるモーターの回転方向の検出に最適
• 配電盤の位相シーケンス検証に最適
• シングルコンタクトステータス信号を必要とする制御システムで使用
• 三相供給シーケンスの監視に使用可能
• 配電盤の位相シーケンス検証に最適
• シングルコンタクトステータス信号を必要とする制御システムで使用
• 三相供給シーケンスの監視に使用可能
このデバイスは、どのようなコンタクトレイアウトを実現しますか?
単極ダブルストローコンタクトを使用して、正しい位相シーケンスで状態を変更します。
どの周囲温度範囲で動作できますか？
-20°C～60°Cの周囲温度範囲で動作します。
このデバイスはどのように電気的に接続されていますか?
端子はクロスヘッドねじ接続を採用し、最大2 x 2.5mm2の硬質導体に対応します。
接続された導体にはどのような保護分類が適用されますか?
このユニットは、導体接続時のIP20等級を備え、保護クラスIIです。
