モニタリングリレー ABB DPDT 22.5mm
RS品番:
775-7889
メーカー型番:
1SVR730784R2300 CM-PSS.31S
メーカー/ブランド名:
ABB

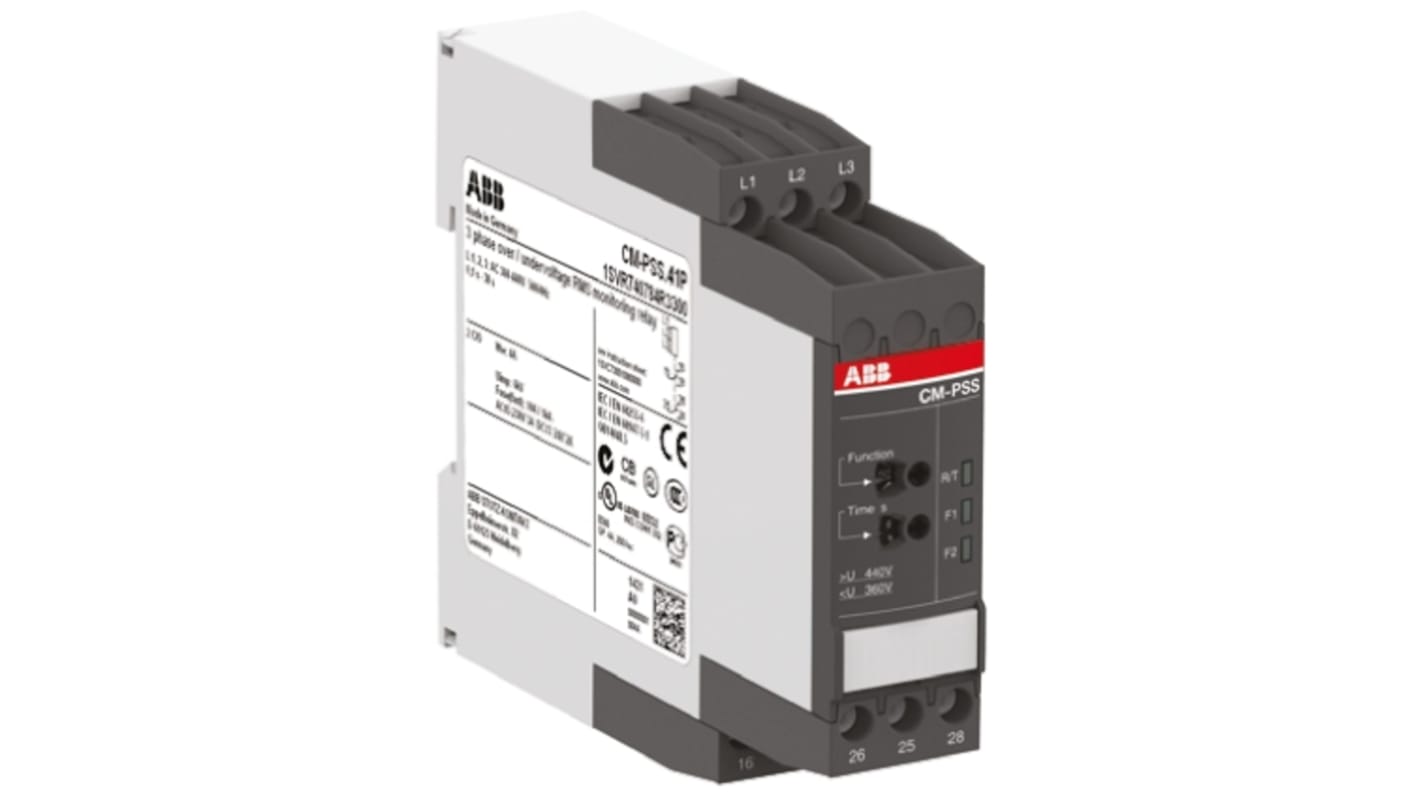

この画像は商品カテゴリーのイメージです。
監視リレー の一覧へ
1 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥31,335.00
(税抜)
¥34,468.50
(税込)
個
単価
1 +
¥31,335.00
RS品番:
775-7889
メーカー型番:
1SVR730784R2300 CM-PSS.31S
メーカー/ブランド名:
ABB
データシート
その他
詳細情報
仕様
Three-phase monitoring relays CM-PSS Data Sheet
Brochure - Measuring And Monitoring Relays
Instruction Sheet - Three-Phase Monitoring Relays
RoHSステータス: 適合
COO(原産国):
DE
ABB監視リレー、定格制御電圧380 V ac、0 → 30秒の調整可能な時間遅延 - CM-PSSシリーズ - 1SVR730784R2300 CM-PSS.31S
ABBのこのモニタリングリレーでポップアップするとすぐに電源障害が分かります。問題が発生した場合に回路ブレーカをトリップすることで、トラックのトラブルを防止し、ハードウェア損傷のリスクを低減します。デバイスは過電圧、電圧低下、位相障害をチェックし、完全な障害検出を実現し、簡単に休憩できます。工具なしのDINレール取り付けのサポートにより、ユニットをすばやくスナップします。この製品の0~30秒間の調整可能な時間遅延により、プロセスを停止させるために過電圧が想定される必要がなくなります。
特長
103.7 (L) x 22.5 (W) x 85.6 mm (H)のコンパクトな寸法で、小型エンクロージャに簡単に取り付け可能
ねじクランプ端子で動作からの障害を防止
342 → 418 V acの幅広い電圧監視範囲で、多くの標準電源で動作
フロント取り付けLEDインジケータにより、スポットチェックを迅速に行うための回路ステータスを明確に表示
用途
産業オートメーション
HVAC システム
水処理施設
この製品の時間遅延を調整する方法は?
フロントプレートのねじダイヤルを回すことで、システムに合わせて簡単に調整できるため、このリレーの時間遅延を制御できます。
特性
監視アプリケーション
位相、電圧
電源相数
3
接点構成
DPDT
電圧検出範囲
342418 →V ac
電圧感度
過電圧 , 不足電圧
取り付けタイプ
DINレール
位相感度
位相障害 , 相順
遅延時間
0.1 → 30 秒、 0s
周波数検出範囲
45 → 65Hz
シリーズ
CM-PSS
幅
22.5mm
動作温度 Min
-25°C
寸法
103.7 x 22.5 x 85.6mm
動作温度 Max
+60°C
基準適合
UL
電流範囲
2 → 4A
最大検出電圧
418V ac
ターミナルタイプ
ねじ
高さ
85.6mm
長さ
103.7mm
最小検出電圧
342V ac
動作温度範囲
-25 → +60°C
