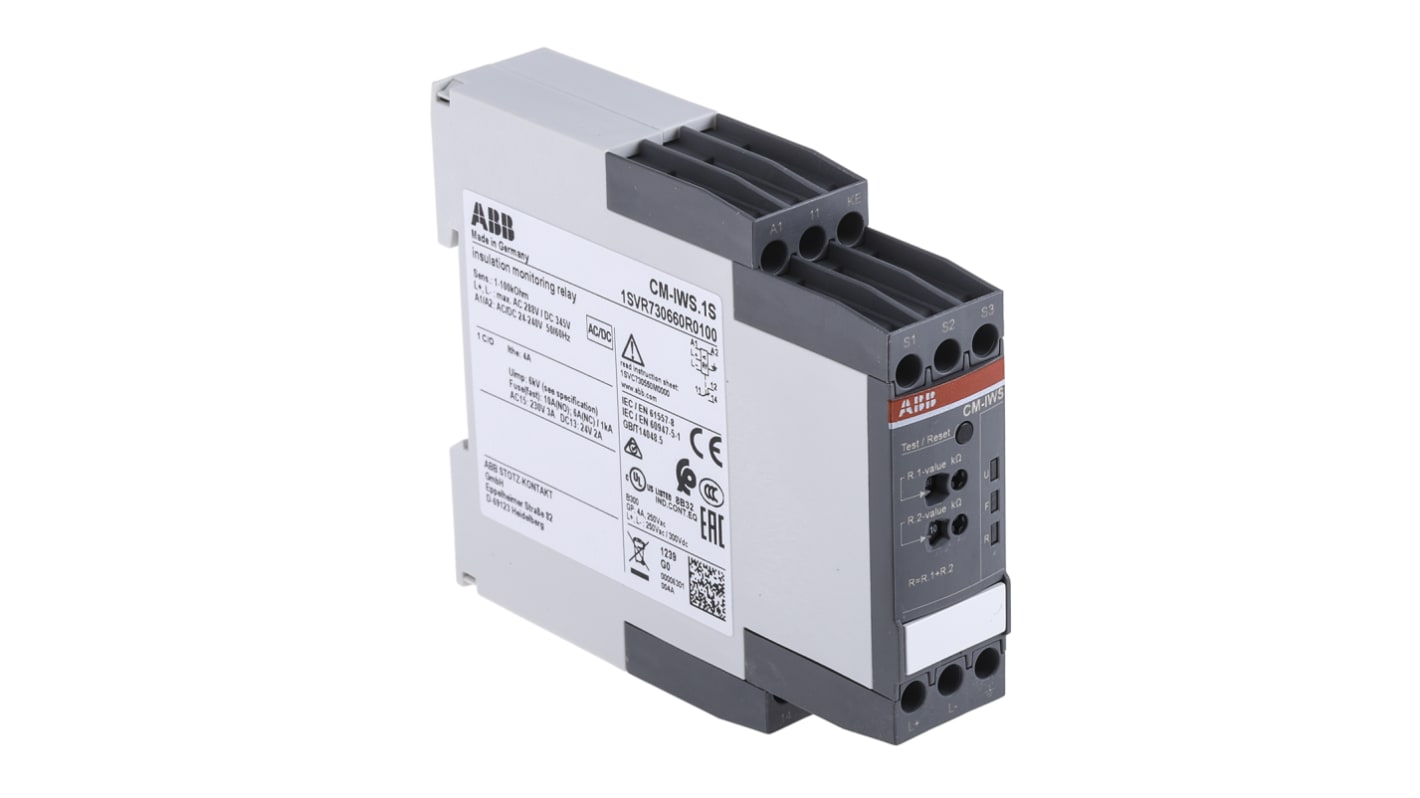

モニタリングリレー ABB SPDT 22.5mm
RS品番:
806-5910
メーカー型番:
1SVR730660R0100 CM-IWS.1S
メーカー/ブランド名:
ABB
監視リレー の一覧へ
50 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥63,710.00
(税抜)
¥70,081.00
(税込)
個
単価
1 - 4
¥63,710.00
5 - 9
¥60,520.00
10 - 24
¥57,330.00
25 - 49
¥54,160.00
50 +
¥50,960.00
RS品番:
806-5910
メーカー型番:
1SVR730660R0100 CM-IWS.1S
メーカー/ブランド名:
ABB
データシート
その他
詳細情報
仕様
Insulation monitoring relay CM-IWS Data Sheet
Insulation monitoring relay CM-IWS.2 Data Sheet
Insulation Monitoring Relays Data Sheet
Insulation Monitoring Relays Catalogue
Brochure - Electrification Offering
Catalogue - Measuring and Monitoring Relays
RoHSステータス: 適合
CM-IWS - 絶縁監視リレー
CM-IWSシリーズリレーは、絶縁抵抗のモニタとして機能し、用途の要件を満たすように構成できます。 すべてのデバイスには、ねじ接続技術とEasy Connect技術の2つの異なる端子バージョンが用意されています。
定格制御供給電圧: 24 → 240 V ac/dc
このデバイスを使用すれば、制御回路(単相)とメイン回路と(3相)を監視できます。
単一の測定範囲: 1 → 100 kΩ
1 kΩステップで正確にしきい値を調整
断線の検出
動作状態を示す3つのLEDインジケータ
1 c/o (SPDT)コンタクト、クローズドサーキット原理
ABB絶縁監視リレー、250V AC / 300V DC最大検出電圧 - 1SVR730660R0100 CM-IWS.1S
ABBのこの絶縁監視リレーを使用して、回路の絶縁抵抗をチェックします。電気的危険が発生した場合に障害を検出し、迅速にトリップして機械を損傷から保護します。使いやすいように、3つのLEDインジケータを備えているので、動作状態を一目で確認できます。このユニットは、最大250V ACまたは300V DCの電圧のシステムを監視するため、ヘビーデューティ用途に適しています。
特長と利点
• 確実に接続するねじ端子
• 狭いスペースに収まる103.7 (長さ)x 22.5(幅)x 85.6mm(高さ) のコンパクトな寸法
• 0.148kgの軽量で機器への負担を最小限に抑えます
用途
• 建設業界
• 太陽光発電機器
• 海洋産業
• ITシステム
既にMCBまたはRCDを使用する場合は、絶縁監視リレーが必要ですか?
システムにアース障害保護が施されていない場合は、電気的障害から保護する絶縁監視リレーが必要です。このようなシステムで発生するアース障害は、MCB (ミニ回路ブレーカ)またはRCD (残留電流デバイス)をトリガするために十分なエネルギーを放出しません。
特性
監視アプリケーション
絶縁
電源相数
1, 3
接点構成
SPDT
電圧検出範囲
0 → 250 V ac 、 0 → 300 V dc
取り付けタイプ
DINレール
シリーズ
CM-IWS
最小検出電圧
0V ac/dc
高さ
85.6mm
最大検出電圧
250 V ac, 300V dc
長さ
103.7mm
寸法
103.7 x 22.5 x 85.6mm
幅
22.5mm
ターミナルタイプ
ねじ
