- RS品番:
- 819-3232
- メーカー型番:
- K8AK-AW3 100-240VAC
- メーカー/ブランド名:
- オムロン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | オムロン | |
| プロダクトタイプ | 監視リレー | |
| 電源相数 | 1 | |
| 接点構成 | SPDT | |
| 取付タイプ | DINレール | |
| 最小検出電流 | 10A | |
| スイッチング電圧 | 250V ac | |
| 消費電力 | 4.6VA | |
| 最大検出電流値 | 200A | |
| 電流感度 | 低電流, 過電流 | |
| 終端処理 | ねじ | |
| 時間遅延 | 0.1 to 30 s | |
| IP保護等級 | 保護等級：IP20 | |
| 供給AC電圧 | 240V ac | |
| 動作温度 Min | -20°C | |
| 供給DC電圧 | 24 V dc | |
| リレー接点電流 | 5A | |
| 動作温度 Max | 60°C | |
| 幅 | 22.5mm | |
| 規格 / 承認 | UL, RoHS, EN 60947-5-1 | |
| 長さ | 100mm | |
| 高さ | 90mm | |
| シリーズ | K8AK-AW | |
| すべて選択 | ||
|---|---|---|
ブランド オムロン | ||
プロダクトタイプ 監視リレー | ||
電源相数 1 | ||
接点構成 SPDT | ||
取付タイプ DINレール | ||
最小検出電流 10A | ||
スイッチング電圧 250V ac | ||
消費電力 4.6VA | ||
最大検出電流値 200A | ||
電流感度 低電流, 過電流 | ||
終端処理 ねじ | ||
時間遅延 0.1 to 30 s | ||
IP保護等級 保護等級：IP20 | ||
供給AC電圧 240V ac | ||
動作温度 Min -20°C | ||
供給DC電圧 24 V dc | ||
リレー接点電流 5A | ||
動作温度 Max 60°C | ||
幅 22.5mm | ||
規格 / 承認 UL, RoHS, EN 60947-5-1 | ||
長さ 100mm | ||
高さ 90mm | ||
シリーズ K8AK-AW | ||

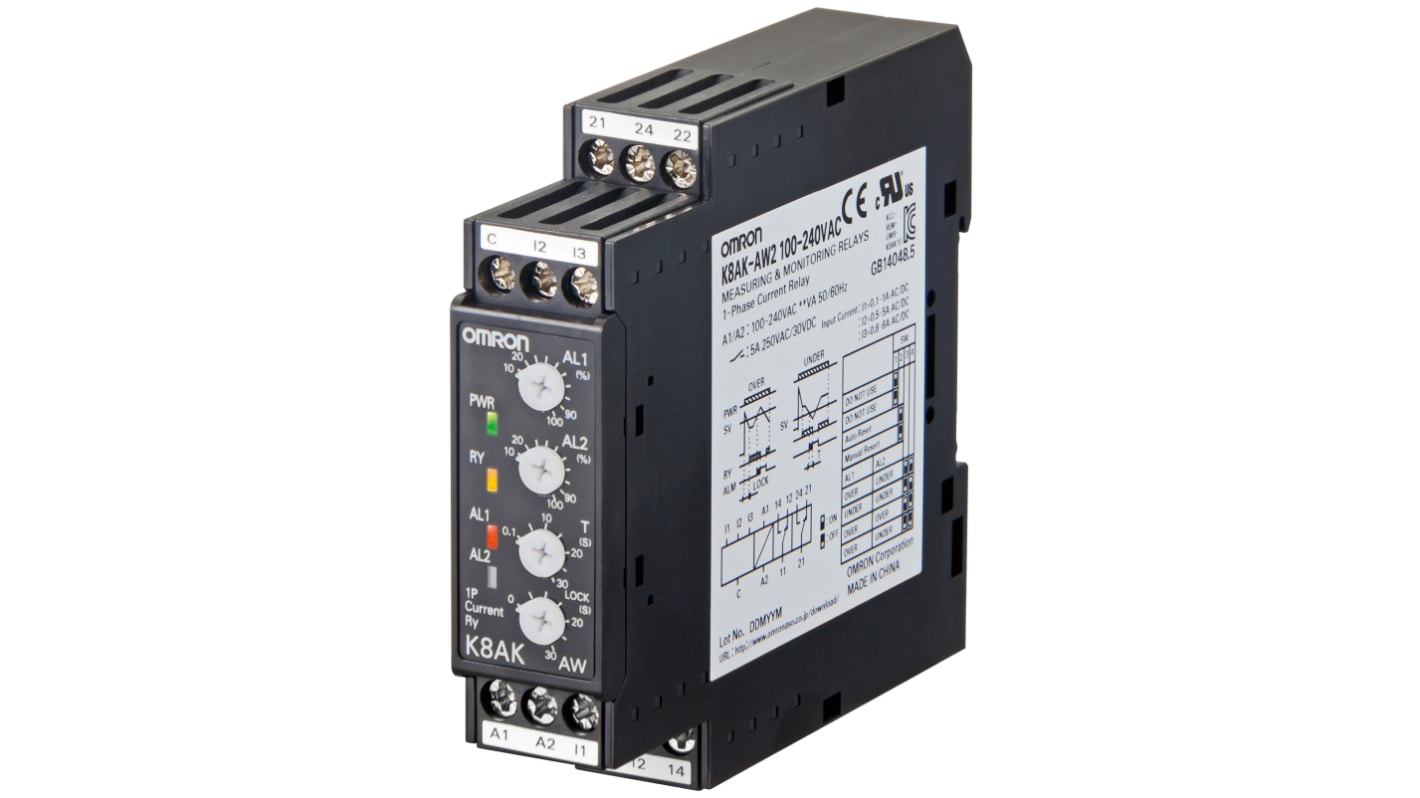

オムロンK8AK-AWシリーズ監視リレー、240 V ac供給電圧、10 A最小電流検出 - K8AK-AW3 100-240 V ac
この監視リレーは、単相電流の電気機械的監視を提供し、産業用制御システムの低電流と過電流の両方の状態を検出します。低電圧AC電源から標準的な主電源まで動作し、過渡耐性を調整するタイミングを提供します。このデバイスはDINレールに取り付けられ、ねじ止め端子で接続されるため、オートメーションや配電キャビネットのパネルの取り付けに適しています。
特長および利点：
• 10 → 200 Aの電流を検出し、幅広い範囲の監視を実現
• 0.1～30秒の調整可能な時間遅延により、不快なトリップを防止
• アラームやコンタクタを柔軟に制御するためのSPDTコンタクト定格5 A
• 制御電圧に合わせて24 V / 240 VのデュアルAC電源オプション
• 4.6 VAの低消費電力により、パネル内の補助負荷を低減
• 0.1～30秒の調整可能な時間遅延により、不快なトリップを防止
• アラームやコンタクタを柔軟に制御するためのSPDTコンタクト定格5 A
• 制御電圧に合わせて24 V / 240 VのデュアルAC電源オプション
• 4.6 VAの低消費電力により、パネル内の補助負荷を低減
用途
• 持続的な不平衡や停止に対するモータ保護に最適
• 機械の位相損失または位相不在検出に最適
• DINレール電流監視リレー200 Aを必要とする制御パネルと併用
• スイッチギアの過電流アラーム回路に使用可能
• 機械の位相損失または位相不在検出に最適
• DINレール電流監視リレー200 Aを必要とする制御パネルと併用
• スイッチギアの過電流アラーム回路に使用可能
配線接続にはどのような端子タイプが使用されますか?
接続はねじ端子によってMADEされており、標準的なパネル配線に対応し、振動下でも確実なクランプを実現します。
設置者はどのような環境制限を遵守する必要がありますか?
このリレーは、-20°C～60°Cで動作するように設計されており、屋内電気キャビネットに適したIP20保護等級のエンクロージャを備えています。
制御エンクロージャでの取り付け方法
このユニットは、標準DINレールにクリップしてすばやく取り付けて、隣接するモジュールデバイスとアライメントできます。
どのようなコンタクトスイッチング機能を備えていますか?
このリレーは、最大250 V acのスイッチングを処理できるSPDTスイッチング素子を備え、定格コンタクト電流は5 Aです。
Caution
・本製品は材料や部材入手難のため納期が不安定になっています。
Standards
EN60947-5-1汚染レベル2設置カテゴリIII、UL508
端子保護: IP20
端子保護: IP20
