リレー
監視リレー

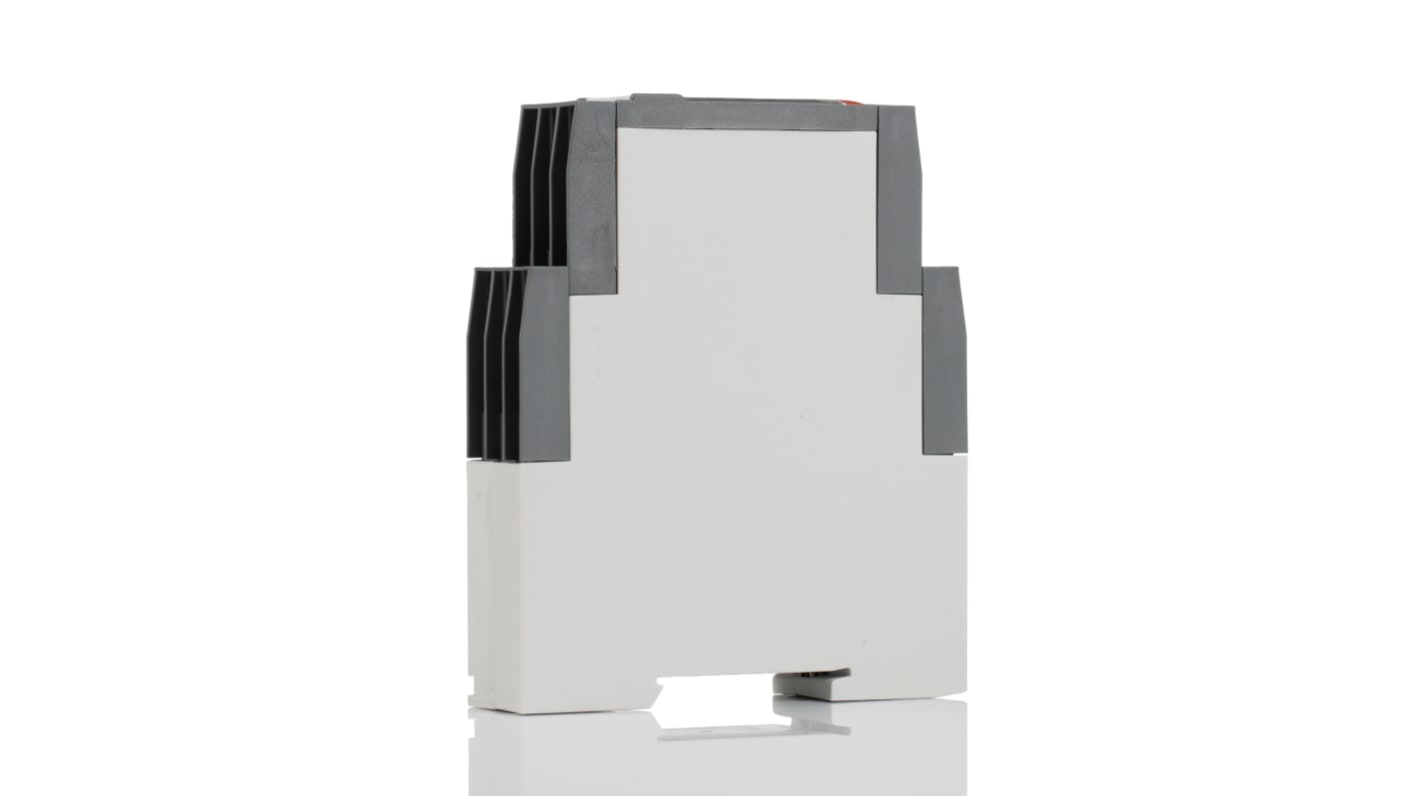

モニタリングリレー ABB SPDT 22.5mm
RS品番:
876-4998
メーカー型番:
1SVR730700R0100 CM-MSS.12S
メーカー/ブランド名:
ABB
データシート
表示を減らす (5)
監視リレー の一覧へ
9 海外在庫あり - 通常4営業日でお届け
8 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥12,209.00
(税抜)
¥13,429.90
(税込)
個
単価
1 +
¥12,209.00
RS品番:
876-4998
メーカー型番:
1SVR730700R0100 CM-MSS.12S
メーカー/ブランド名:
ABB
その他
詳細情報
仕様
RoHSステータス: 適合
ABB監視リレー、ねじ止め端子、SPDT構成 - CM-MSSシリーズ - 1SVR730700R0100
ABBのこの温度監視リレーを選択して、過熱や過負荷による損傷から機械やデバイスを保護します。内蔵センサは、モータの加熱を測定し、温度が高すぎるとリレーを無効にします。また、ねじ端子を採用しているため、専用工具を使わずに簡単かつ確実に配線することができます。動作温度範囲が-25℃~+60℃と広いため、厳しい産業環境での使用に適しています。DINレールに取り付けるだけでリレーを取り付けることができ、取り付け中の時間と労力を節約できます。
特長
• 100ms以下の高速反応速度で素早いレスポンスを実現
• 緑と赤のLEDインジケーターで動作状態を表示し、監視が容易
• 銀・ニッケル合金製の接点は導電性が高く、耐腐食性に優れており、信頼性の高い接続を実現
• タッチプルーフ、12mm以上の物体から保護するIP20等級の端子を採用
用途
• 産業用電子装置
• 照明制御
• HVAC システム
このモニターリレーのリセット方法は?
この監視リレーは、使いやすい自動リセット機能を備えています。
特性
監視アプリケーション
温度
接点構成
SPDT
取り付けタイプ
DINレール
遅延時間
<100ms
温度感度
過熱、巻線温度
シリーズ
CM-MSS
動作温度 Max
+60°C
幅
22.5mm
長さ
103.7mm
動作温度 Min
-25°C
寸法
103.7 x 22.5 x 85.6mm
特殊機能
自動リセット、フェイルセーフ、内蔵PTCセンサ、不十分な冷却の防止、1つの測定回路、過熱保護、過負荷保護
ターミナルタイプ
ねじ
動作温度範囲
+60°C
極数
1
電流範囲
最大 3.7mA
高さ
85.6mm
