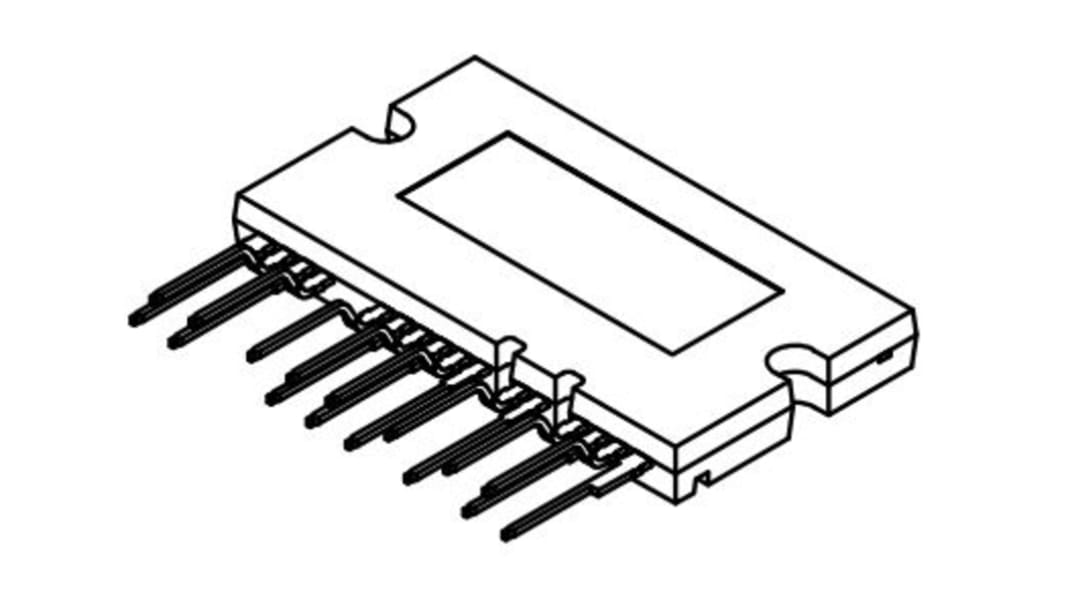

ハーフブリッジ onsemi MOSFET, タイプNチャンネル, 26 A 650 V, スルーホール, 16-Pin, NXV65HR82DS1 パッケージAPMCA-A16

MOSFET・モスフェット の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥6,106.00

(税抜)

￥6,716.60

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 70 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 3￥6,106
4 - 34￥5,876
35 - 39￥5,659
40 - 49￥5,430
50 +￥5,213

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
221-6762
メーカー型番:
NXV65HR82DS1
メーカー/ブランド名:
onsemi
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

onsemi

チャンネルタイプ

タイプN

プロダクトタイプ

MOSFET

最大連続ドレイン電流Id

26A

最大ドレイン-ソース間電圧Vds

650V

パッケージ型式

APMCA-A16

シリーズ

NXV65HR

取付タイプ

スルーホール

ピン数

16

最大ドレイン-ソース間抵抗Rds

0.082Ω

最大許容損失Pd

128W

動作温度 Min

-55°C

最大ゲートソース電圧Vgs

20 V

動作温度 Max

150°C

トランジスタ構成

ハーフブリッジ

長さ

40.3mm

幅

22.1 mm

高さ

4.7mm

規格 / 承認

RoHS

自動車規格

AEC-Q101

ON SemiconductorのオンボードチャージャHブリッジをAPM16シリーズに搭載し、LLCと位相シフト型DC-DCコンバータに対応しています。小型で効率的かつ信頼性の高いシステムにより、車両の燃料消費量と CO2 排出量を削減できます。Al²O³ DBC基板に82mΩのsuperFET3 Hブリッジを搭載し、5kVの絶縁耐圧で、コンパクトなAPM16トランスファーモールドモジュールに収められています。

5 kV / 1 秒の電気絶縁基板により、簡単に組立可能

コンパクトな設計でモジュール全体の抵抗を低く抑えています

モジュールのシリアル化により完全なトレーサビリティを実現
