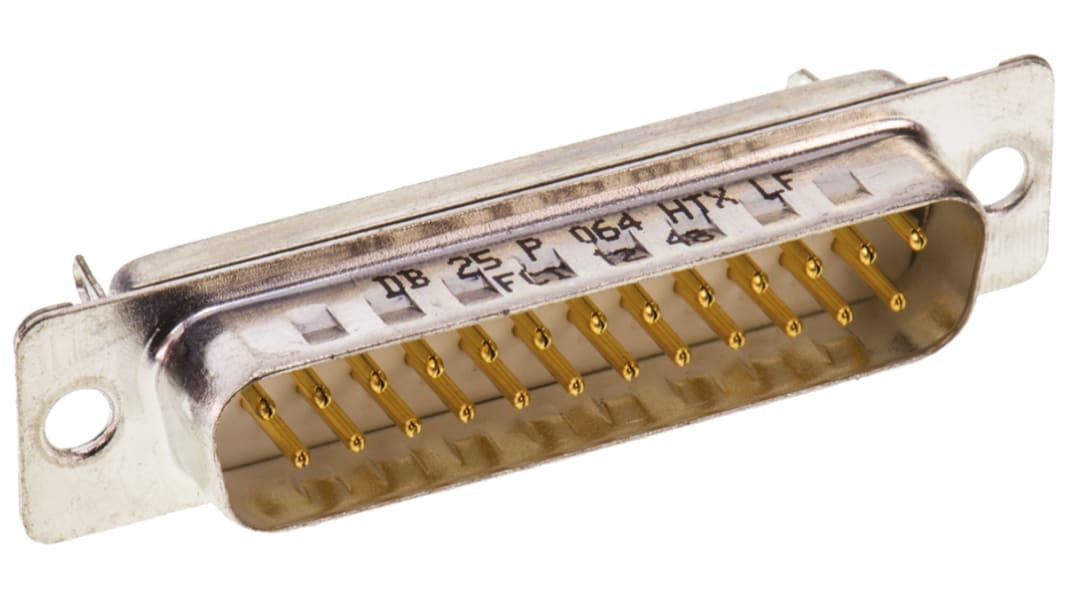

Amphenol FCI D-subコネクタ, 25極, オス, パネルマウント, DB25P064HTXLF
- RS品番:
- 121-7468
- メーカー型番:
- DB25P064HTXLF
- メーカー/ブランド名:
- Amphenol FCI
200 海外在庫あり - 通常4営業日でお届け
追加されました
単価： 購入単位は100個
￥103.08
(税抜)
￥113.39
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 100 - 400 | ￥103.08 | ￥10,308.00 |
| 500 - 900 | ￥101.01 | ￥10,101.00 |
| 1000 - 2400 | ￥98.99 | ￥9,899.00 |
| 2500 - 4900 | ￥97.01 | ￥9,701.00 |
| 5000 + | ￥95.08 | ￥9,508.00 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 121-7468
- メーカー型番:
- DB25P064HTXLF
- メーカー/ブランド名:
- Amphenol FCI
データシート
その他
- COO（原産国）:
- IN
詳細情報
接地終端処理
シェルのはんだタグがケーブルと機器の適切な接地接続を確保
すずめっきシェル(オスシェルはシールド性を高めるためにディンプル加工)
はんだバケット式の成形コンタクト
すずめっきシェル(オスシェルはシールド性を高めるためにディンプル加工)
はんだバケット式の成形コンタクト
パネル取り付け
適切な穴あけ工具については、Dコネクタカッターを参照
(*標準取り付け寸法)
備考
「ハーネススルー」寸法とは、コネクタとワイヤーアセンブリがパネルの開口部を通過可能な寸法です。(Speed-bloc™リボンケーブル、IDCタイプ又はその他のバージョンで終端しているDコネクタ)
付加価値Dタイプコネクタ
はんだバケットコネクタ
軍事、産業、又は商業用途、コンピュータのインターフェイスに最適
IDC Dタイプについては、「Speedbloc」シリーズを参照
軍事、産業、又は商業用途、コンピュータのインターフェイスに最適
IDC Dタイプについては、「Speedbloc」シリーズを参照
仕様
特性 | |
|---|---|
| 極数 | 25 |
| オス/メス | オス |
| 接続方向 | ストレート |
| 実装タイプ | パネルマウント |
| ピッチ | 2.76mm |
| Dコネクタタイプ | 標準D-Sub |
| 結線方法 | はんだ |
| D-Subシェルサイズ | B |
| 定格電流 | 5.0A |
| ハウジング材質 | 鋼 |
| 定格電圧 | 1.0 kV |
| 長さ | 52.65mm |
| 幅 | 12.17mm |
| コンタクト材質 | 銅合金 |
| 表面処理：コンタクト | ニッケルの上に金 |
| 動作温度 Min | -55.0°C |
| 動作温度 Max | +125°C |
