Norcomp D-subコネクタ, 15極, オス, プラグイン取り付け, 773-E15-113R001
RS品番:
135-4233
メーカー型番:
773-E15-113R001
メーカー/ブランド名:
Norcomp

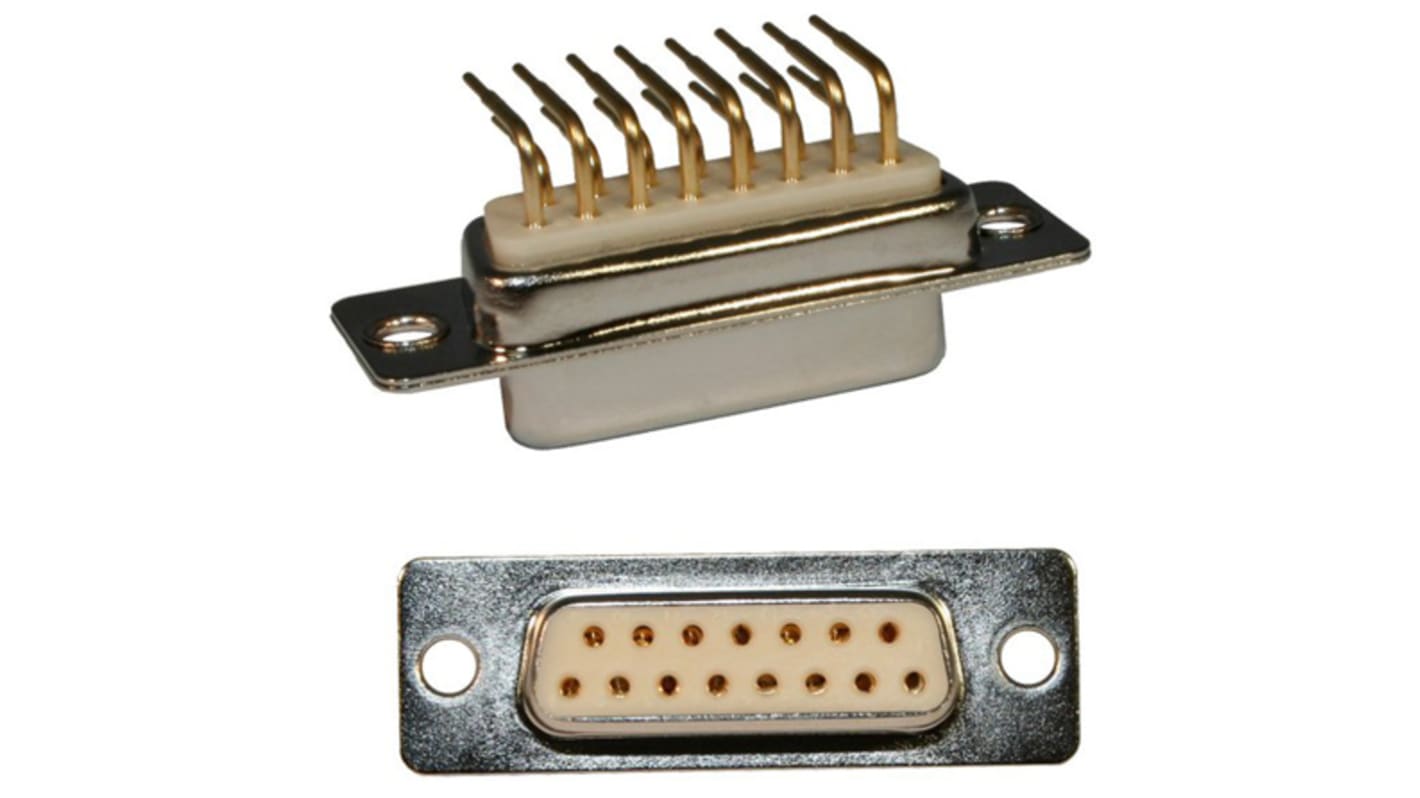

この画像は商品カテゴリーのイメージです。
D-Subコネクタ・D-Sub端子 の一覧へ
66 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥1,006.00
(税抜)
¥1,106.60
(税込)
個
単価
1 - 24
¥1,006.00
25 - 249
¥986.00
250 - 499
¥966.00
500 - 999
¥947.00
1000 +
¥929.00
RS品番:
135-4233
メーカー型番:
773-E15-113R001
メーカー/ブランド名:
Norcomp
データシート
その他
詳細情報
仕様
SEAL-D IP67 D-Sub, R/A Male, 15P - Line Drawing
SEAL-D IP67 D-sub Connectors - Brochure
Brochure
Group 6
3D
ログインしてCADモデルをダウンロード
RoHSステータス: 適合
COO(原産国):
US
NorComp SEAL-D 772 / 773 / 774シリーズ標準密度IP67シールドD-Subコネクタ
SEAL-D 772 / 773 / 774シリーズ標準密度IP67シールドD-Subコネクタは、ケーブル取り付け具、垂直基板実装、及びライトアングル基板実装として利用可能です。これらのSEAL-D IP67 D-Subコネクタは、IEC-529-IP67要件に適合し、標準的なD-Subコネクタと同じ物理サイズ及びフットプリントを維持するシーリングテクノロジーを備えています。この機能により、IP66 / 67設計のアップグレードを実装するときの、現在のD-subコネクタを交換し、エンクロージャと基板のデザインを変更する必要性が軽減されます。SEAL-D IP67シールドD-Subは、非常に信頼性の高い旋削加工コンタクトと、シールド及びアース性能を向上させるアースインデント付きニッケルめっきスチールシェルを備えています。773シリーズD-Subコネクタのフットプリントは7.19 mm、774シリーズのフットプリントは9.4 mmです。これらのSEAL-D IP67シールドD-Subコネクタは、業界標準のサイズである9、15、及び25ポジションをご用意しています。これらのコネクタのパネルシーリングキットは別売りです。
特長と利点
• IEC-529-IP67要件に適合するシーリング
• シーリング技術により、標準的なD-subプロファイルを維持
• 信頼性の高い旋削加工コンタクト
• ニッケルめっきスチールシェルにより、シールド性能を向上
• アース性能と保持力を向上させる接地インデント
製品用途の情報
このSEAL-DシリーズD-Subコネクタは、屋外で使用したり、一時的な洗浄又は浸漬にさらされたりする用途向けに最適です。用途は、ハンドヘルドコンピュータ及びスキャナ、リモートセンサ及びデータロガー、産業用及び医療用機器、トランスミッタ及び非常用信号灯、ガス / 電気 / 水道メータシステム、携帯用発電器、個人用 / 商用船舶電子機器など
D-Subコネクタ - NorComp
特性
極数
15
オス/メス
オス
接続方向
ライトアングル
実装タイプ
プラグイン取り付け
ピッチ
2.769mm
Dコネクタタイプ
標準D-Sub
結線方法
はんだ
定格電流
5.0A
ハウジング材質
鋼
定格電圧
500 → 0 V
長さ
39.14mm
幅
10.084mm
深さ
12.6mm
表面処理:コンタクト
金
寸法
39.14 x 10.84 x 12.6mm
シリーズ
SEAL-D
コンタクト材質
真鍮
シリーズ番号
773
動作温度 Max
+100°C
動作温度 Min
-50.0°C
