型番

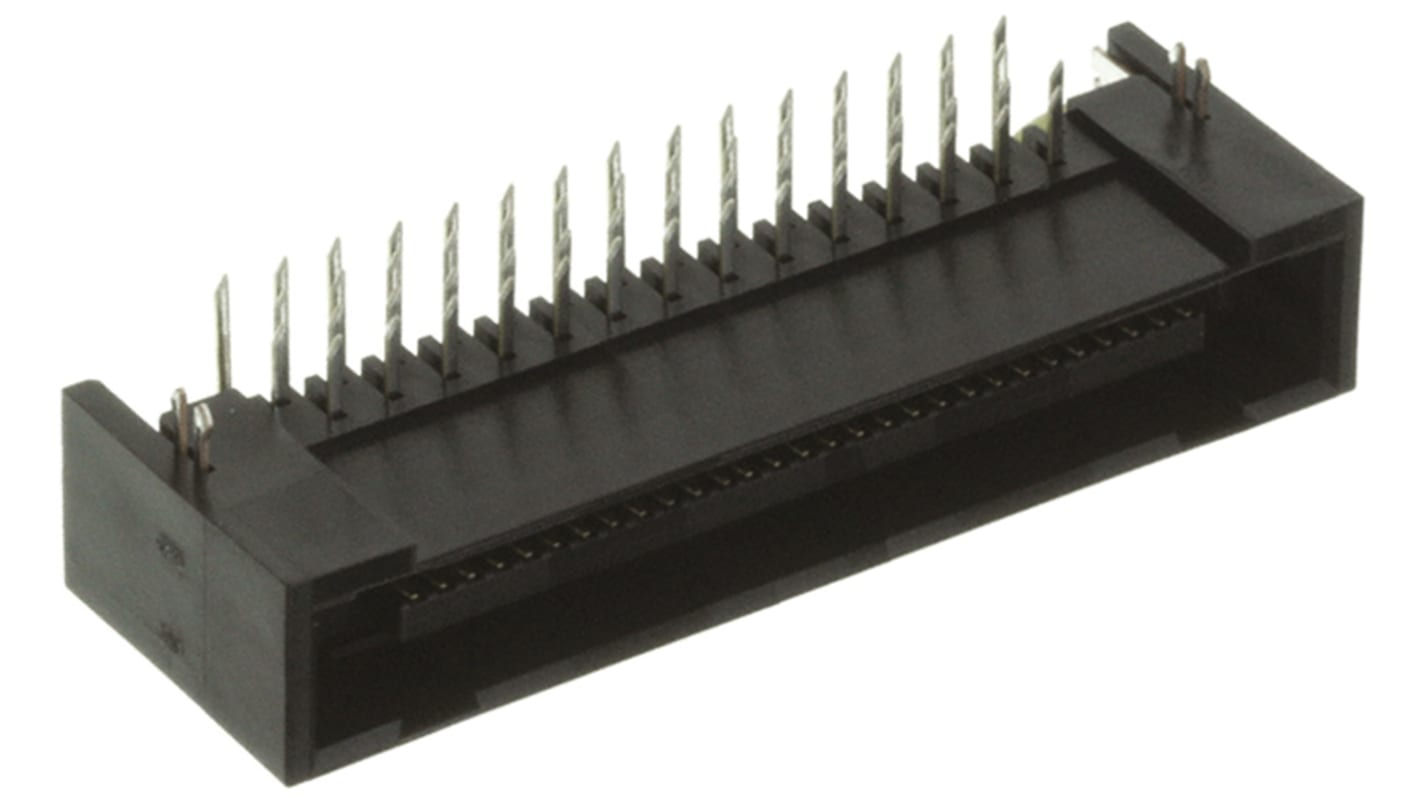

日本航空電子工業ライトアングル基板ヘッダ, 30極, 1.27 mm, 2列, スルーホール

RS品番:: 437-229
メーカー型番:: TX25-30P-LT-H1E
メーカー/ブランド名:: 日本航空電子工業

日本航空電子工業ライトアングル基板ヘッダ, 30極, 1.27 mm, 2列, スルーホール

基板用ヘッダ・コネクタの一覧へ

ボリュームディスカウントを利用できます

あと125個追加すると￥7,950お得になります

一括購入価格オプションを表示

1 袋(1袋5個入り) 小計：*

￥2,541

(税抜)

￥2,795

(税込)

3,000円を超える注文については、送料無料

在庫あり

10 は 2026年11月16日に入荷予定

「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個	単価	購入単位毎合計*	割引額
5 - 120	￥508.20	￥2,541	-
125 - 1245	￥444.60	￥2,223	￥7,950
1250 - 2495	￥381.20	￥1,906	￥158,750
2500 - 4995	￥317.60	￥1,588	￥476,500
5000 +	￥254.20	￥1,271	￥1,270,000

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:: 437-229
メーカー型番:: TX25-30P-LT-H1E
メーカー/ブランド名:: 日本航空電子工業

仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	日本航空電子工業
	シリーズ	TX25
	プロダクトタイプ	基板ヘッダ
	電流	1A
	ピッチ	1.27mm
	材質	PBT
	極数	30
	行数	2
	方向	ライトアングル
	シュラウド/アンシュラウド	シュラウド
	取付タイプ	スルーホール
	コネクタシステム	基板対基板
	コンタクトポイント材質	金
	接触オペレーション	銅合金
	実装タイプ	はんだ
	動作温度 Min	-40°C
	動作温度 Max	80°C
	規格 / 承認	No
	電圧	500V

	すべて選択
	ブランド日本航空電子工業
	シリーズ TX25
	プロダクトタイプ基板ヘッダ
	電流 1A
	ピッチ 1.27mm
	材質 PBT
	極数 30
	行数 2
	方向ライトアングル
	シュラウド/アンシュラウドシュラウド
	取付タイプスルーホール
	コネクタシステム基板対基板
	コンタクトポイント材質金
	接触オペレーション銅合金
	実装タイプはんだ
	動作温度 Min -40°C
	動作温度 Max 80°C
	規格 / 承認 No
	電圧 500V

TX25シリーズ90 °コネクタプラグ

1.27 mmピッチJAE TX24 / TX25シリーズコネクタ

1.27 mmピッチJAE TX24 / TX25シリーズコネクタは電気的接触長が長く、高い信頼性と安定した接続を提供します。非ピンタイプのコネクタ付きコンタクトは脱着時のねじり力に対する耐久性が高く、卓越した「クリックアクション｣設計により確実に接続できます。極性キー付きの安定したハウジングはラック及びパネルコネクタ用途に最適
