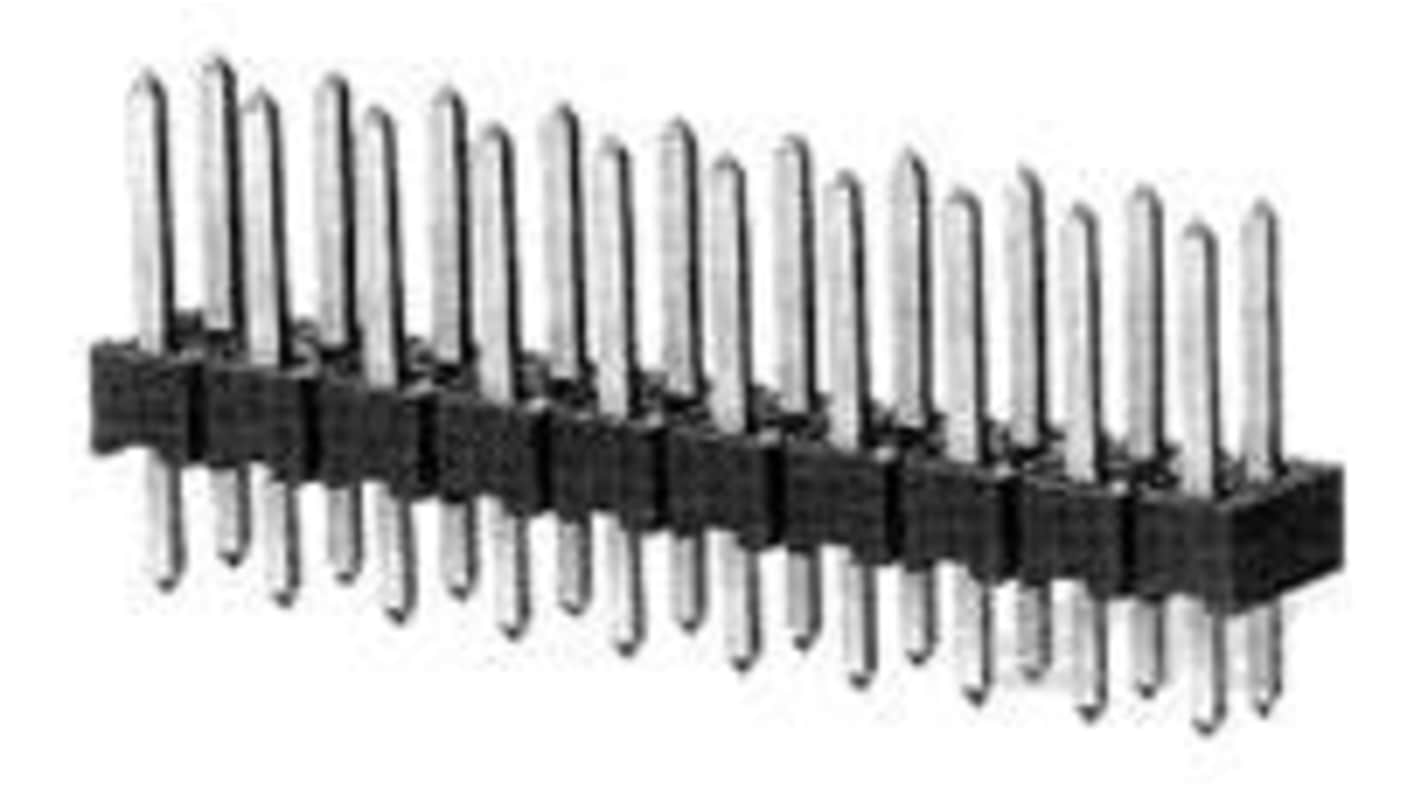

TE Connectivity 垂直, 垂直 基板ヘッダ, 26極, 2.54 mm, 2列, ボード, ボード
- RS品番:
- 469-419
- メーカー型番:
- 1-826925-3
- メーカー/ブランド名:
- TE Connectivity
取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 469-419
- メーカー型番:
- 1-826925-3
- メーカー/ブランド名:
- TE Connectivity
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | TE Connectivity | |
| 方向 | 垂直, 垂直 | |
| プロダクトタイプ | 基板ヘッダ | |
| 極数 | 26 | |
| ピッチ | 2.54 mm | |
| 行数 | 2 | |
| 取付タイプ | ボード, ボード | |
| コネクタシステム | 基板対基板 | |
| 接触オペレーション | リン酸銅 | |
| コンタクトポイント材質 | スズメッキ | |
| 電流 | 5 A | |
| 材質 | ポリブチレンテレフタレート | |
| 動作温度 (Max) | 105 °C | |
| 動作温度 (Min) | 65 °C | |
| 列ピッチ | 2.54 mm | |
| シリーズ | AMPMODU | |
| シュラウド/アンシュラウド | シュラウドなし | |
| 規格 / 承認 | UL 94 V-0 | |
| テールピン長 | 3.2 mm | |
| 実装タイプ | はんだ | |
| 電圧 | 750 Vrms | |
| すべて選択 | ||
|---|---|---|
ブランド TE Connectivity | ||
方向 垂直, 垂直 | ||
プロダクトタイプ 基板ヘッダ | ||
極数 26 | ||
ピッチ 2.54 mm | ||
行数 2 | ||
取付タイプ ボード, ボード | ||
コネクタシステム 基板対基板 | ||
接触オペレーション リン酸銅 | ||
コンタクトポイント材質 スズメッキ | ||
電流 5 A | ||
材質 ポリブチレンテレフタレート | ||
動作温度 (Max) 105 °C | ||
動作温度 (Min) 65 °C | ||
列ピッチ 2.54 mm | ||
シリーズ AMPMODU | ||
シュラウド/アンシュラウド シュラウドなし | ||
規格 / 承認 UL 94 V-0 | ||
テールピン長 3.2 mm | ||
実装タイプ はんだ | ||
電圧 750 Vrms | ||
- COO（原産国）:
- DE
The TE Connectivity PCB Mount Header is designed to facilitate effective board-to-board connections, enhancing the reliability and performance of electronic assemblies. Its vertical orientation and breakaway design make it ideal for applications where space is a premium. Constructed with high-quality materials, this connector not only ensures robust electrical connectivity but also meets stringent industry standards for durability. This connector features a 26-position layout, accommodating complex configurations while ensuring streamlined data transmission. With its ability to withstand harsh conditions, including an operating temperature range from -65 to 105 °C, it is well-suited for various applications. The vibrant green housing and exceptional insulation resistance further bolster its appeal, making it a preferred choice among engineers seeking reliable connectivity solutions.
PCB connector type offers versatility for multiple assembly applications
Breakaway header design allows for easy assembly and modification
High insulation resistance guards against electrical failures
Designed for fully loaded board-to-board configurations
Green housings provide a distinct visual for quick identification
Compatible with standard PCB thickness, facilitating universal application
RoHS compliant to ensure environmental safety and compliance
Weldable construction suitable for various solder processes
