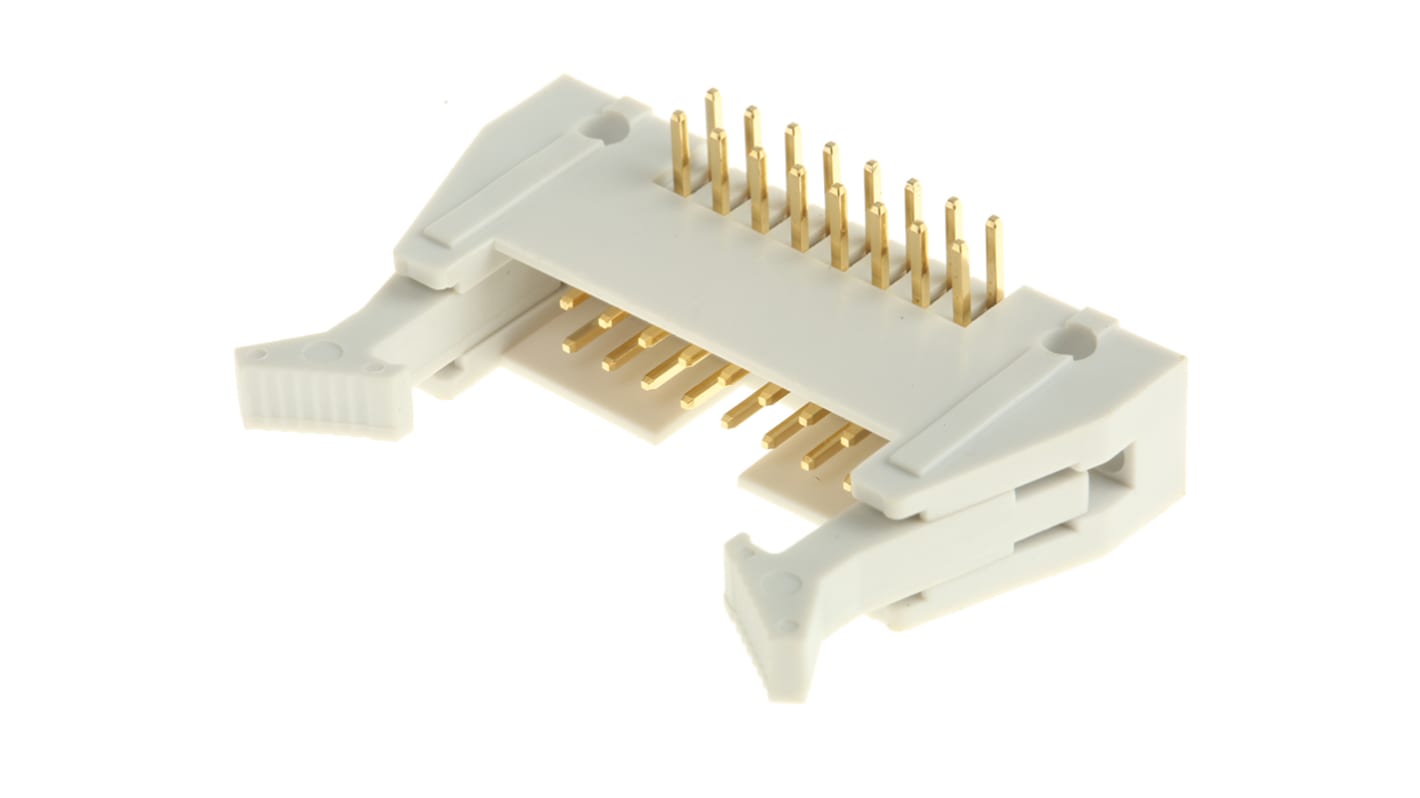

RS PRO ライトアングル 基板接続用ピンヘッダ 16極 2.54mm 2列, スルーホール実装

RS PROのPCBマウントボックスヘッダー（2.54mmピッチ）とIDCリボンケーブルソケットシリーズは、BS9525-F0023に準拠するコネクターに対応します。グレーのUL94V定格ガラス充填ポリエステルハウジング、金のフラッシュ・メッキ加工をした接点と終端、両側に長いイジェクション・ラッチを備えた完全なシュラウド形です。
ユニバーサルIDCリボンケーブルソケット（2.54mm）は、中央部の隆起がなく、デイジーチェーン接続に適したオープンデザインで、ケーブルをすばやく挿入できるストレイン・リリーフ付で組み立てられた形でご用意されています。

RS PROユニバーサルPCBボックスヘッダーとICDリボンケーブルソケットは、さまざまな目的の用途でご使用いただけます。
試作開発
医療機器
家電
データ記憶装置
産業オートメーション

RS PRO は RS オリジナルのブランド製品です。高品質な製品を幅広い品揃えでご用意しています。世界中のエンジニアから信頼を得ている RS PRO 製品は、すべての製品が厳しい業界標準に準拠して厳格にテストされています。当社が優れた品質を確信している製品に限り、RS PRO 認証シールを付与しており、安心して使用できます。

UL認定

ソケットUL (E153329)、ヘッダUL (E119708)

IDC

RS Speedbloc®圧接コネクタ

圧接コネクタ付きのソケット及びプラグ製品です。グレーの成形熱可塑樹脂製で、2.54 mmピッチの基板に取り付けられます。

特長:

極性なしプラグ。別売りの適切なスパナを使用して、中心部で凸型極性化デバイスと接合可能
プラグはシュラウド付きで、基板のストレート / ライトアングルヘッダとかん合可能
ヘッダはロックスロットとイジェクタレバー付き、さらに垂直取り付けバージョンは2.5 mm長のクランプ付き
他のMIL-C-83503、BT224、BS9525-F0023、及びIEC 603-13規格適合コネクタと対応
