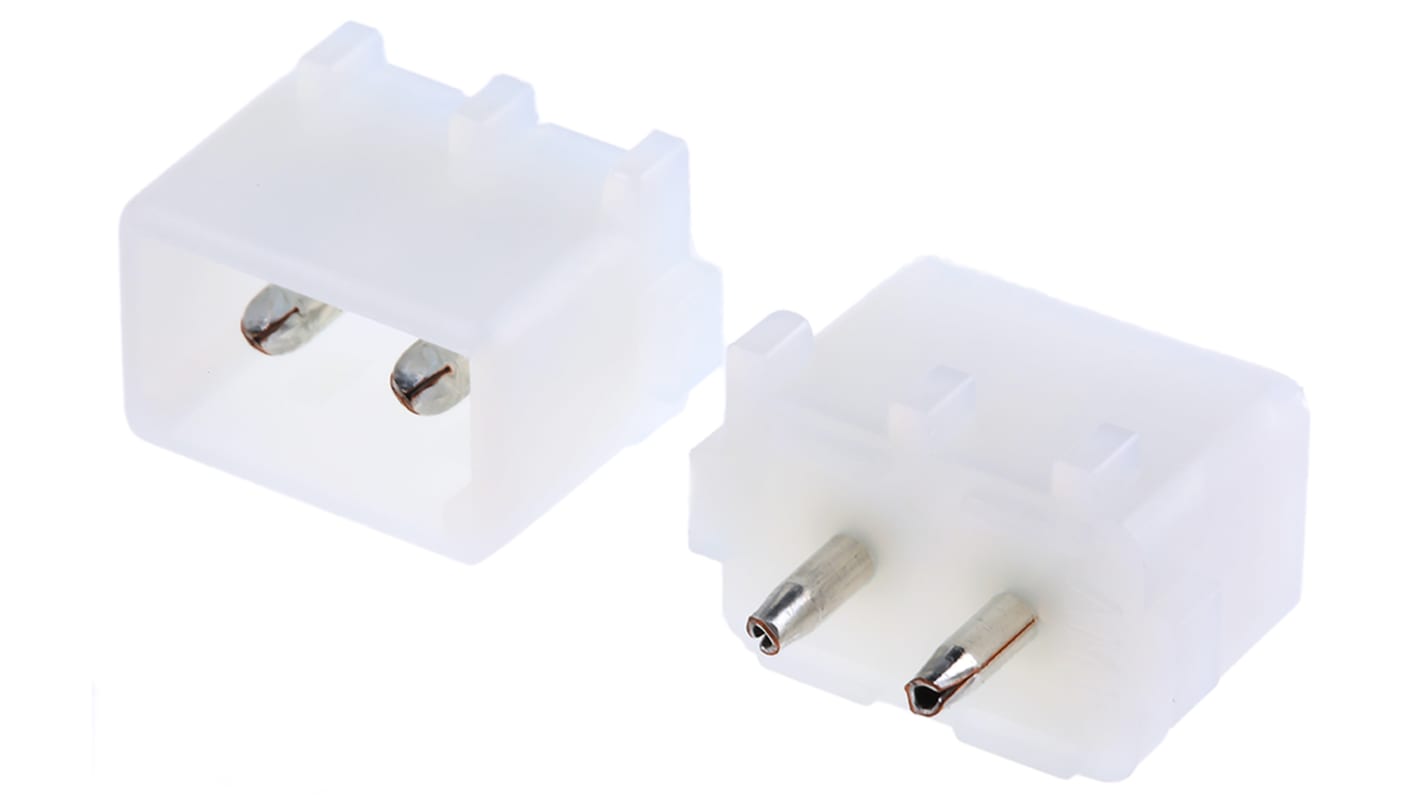

TE Connectivity Commercial MATE-N-LOKシリーズ ペンタイプナイフ 基板ヘッダ 2極 5.08 mm 1列, スルーホール シュラウド
- RS品番:
- 520-264
- メーカー型番:
- 350209-1
- メーカー/ブランド名:
- TE Connectivity
ボリュームディスカウント対象商品
1 袋(1袋10個入り) 小計：*
￥1,657.00
(税抜)
￥1,822.70
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 80 は海外在庫あり
- 60 は 2025年12月24日 に入荷予定
- 200 は 2026年3月02日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 240 | ￥165.70 | ￥1,657 |
| 250 - 2490 | ￥164.20 | ￥1,642 |
| 2500 - 4990 | ￥162.60 | ￥1,626 |
| 5000 - 9990 | ￥161.30 | ￥1,613 |
| 10000 + | ￥159.50 | ￥1,595 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 520-264
- メーカー型番:
- 350209-1
- メーカー/ブランド名:
- TE Connectivity
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | TE Connectivity | |
| プロダクトタイプ | 基板ヘッダ | |
| シリーズ | Commercial MATE-N-LOK | |
| ピッチ | 5.08mm | |
| 電流 | 13A | |
| 材質 | ナイロン | |
| コンタクトの数 | 2 | |
| 行数 | 1 | |
| 方向 | ペンタイプナイフ | |
| シュラウド/アンシュラウド | シュラウド | |
| 取付タイプ | スルーホール | |
| コネクタシステム | 電線対基板 | |
| 接触オペレーション | リン酸銅 | |
| コンタクトポイント材質 | 錫 | |
| 列ピッチ | 5.08mm | |
| 動作温度 Min | -40°C | |
| 実装タイプ | はんだ | |
| テールピン長 | 2.79mm | |
| 動作温度 Max | 105°C | |
| コンタクトジェンダーコンタクト長さ | オス | |
| 規格 / 承認 | No | |
| 電圧 | 250 V | |
| すべて選択 | ||
|---|---|---|
ブランド TE Connectivity | ||
プロダクトタイプ 基板ヘッダ | ||
シリーズ Commercial MATE-N-LOK | ||
ピッチ 5.08mm | ||
電流 13A | ||
材質 ナイロン | ||
コンタクトの数 2 | ||
行数 1 | ||
方向 ペンタイプナイフ | ||
シュラウド/アンシュラウド シュラウド | ||
取付タイプ スルーホール | ||
コネクタシステム 電線対基板 | ||
接触オペレーション リン酸銅 | ||
コンタクトポイント材質 錫 | ||
列ピッチ 5.08mm | ||
動作温度 Min -40°C | ||
実装タイプ はんだ | ||
テールピン長 2.79mm | ||
動作温度 Max 105°C | ||
コンタクトジェンダーコンタクト長さ オス | ||
規格 / 承認 No | ||
電圧 250 V | ||
TE Connectivity 5.08 mm業務用MATE-N-LOK垂直基板ヘッダコネクタ
電線対基板用途向けの5.08 mmピッチの業務用MATE-N-LOK垂直取り付け基板ヘッダコネクタです。これらの業務用MATE-N-LOK基板ヘッダは、高精度で精密成形されていて、コンタクト安定化機能とセルフアライメント機能を備えています。ハウジングはナイロン製で、誤かん合を防止する極性を備えています。これらの業務用MATE-N-LOK基板ヘッダは、振動や衝撃の加わる過酷な条件下でもかん合接続を保持するディテントロック又はポジティブロッキングデバイスを備えています。コンタクトは、挿入を妨げたりハウジングを損傷させる鋭利な突起のないクリーンな形状が採用されています。
特長と利点
• 高精度の精密成形
• コンタクト安定化機能及びセルフアライメント機能
• 誤かん合を防止する極性化
• 確実なかん合接続を実現するディテントとポジティブロッキングラッチ
• クリーンな形状のコンタクト
• 低挿抜力
TE Connectivity業務用MATE-N-LOKシリーズ
Standards
ヘッダははんだ付け性MIL-STD 202メソッド208に準拠
