- RS品番:
- 170-8703
- メーカー型番:
- 77317-812-72LF
- メーカー/ブランド名:
- Amphenol Communications Solutions
一時的な在庫切れ - 2024/06/06に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は50個
¥583.08
(税抜)
¥641.39
(税込)
個 | 単価 | 購入単位毎合計* |
50 - 200 | ¥583.08 | ¥29,154.00 |
250 - 450 | ¥571.42 | ¥28,571.00 |
500 - 1200 | ¥560.00 | ¥28,000.00 |
1250 - 2450 | ¥548.80 | ¥27,440.00 |
2500 + | ¥537.82 | ¥26,891.00 |
* 購入単位ごとの価格 |
- RS品番:
- 170-8703
- メーカー型番:
- 77317-812-72LF
- メーカー/ブランド名:
- Amphenol Communications Solutions
データシート
その他
- COO(原産国):
- FR
詳細情報

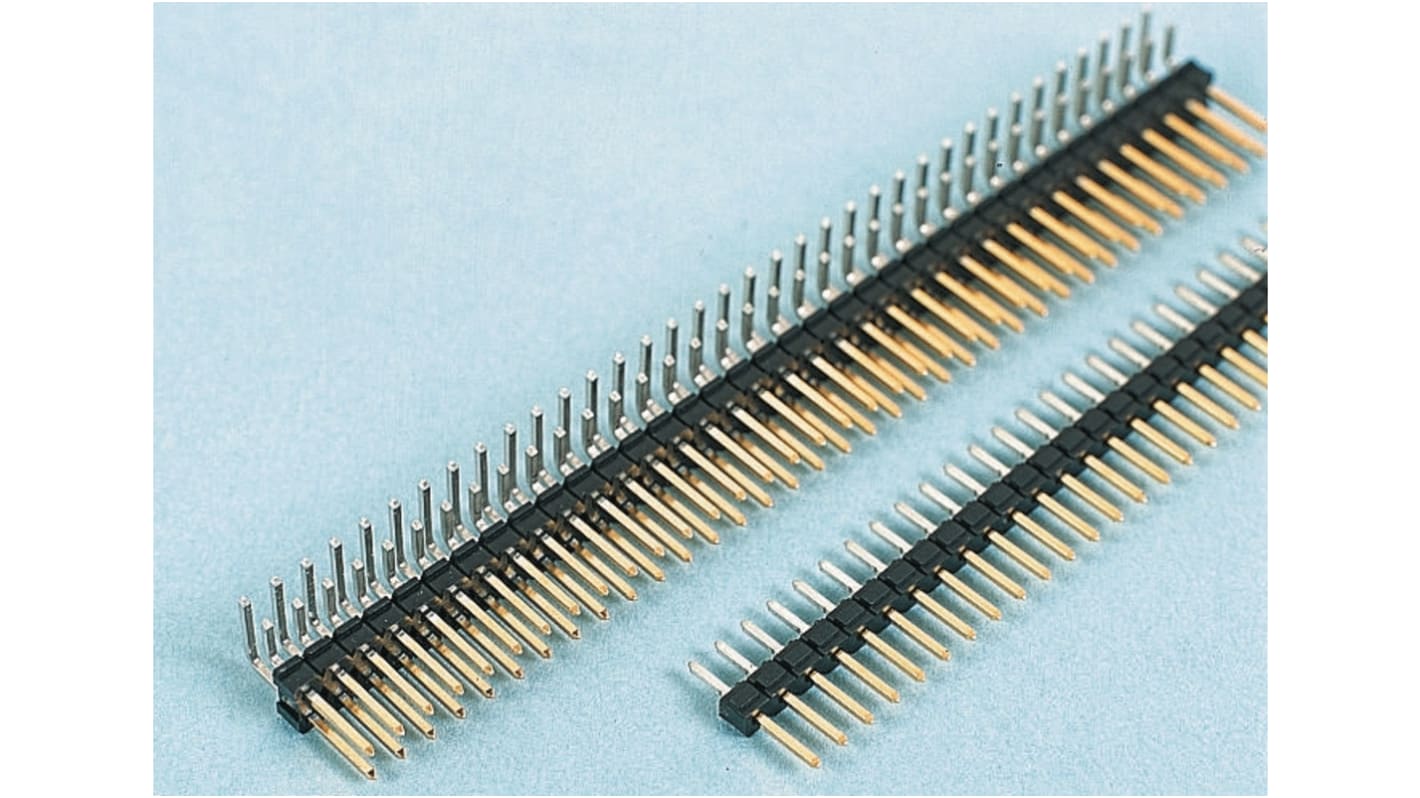

Amphenol FCI BergStik 2.54 mm標準シュラウドなし基板ピンヘッダストリップ
BergStik 2.54 mm標準シュラウドなし基板ピンヘッダストリップは、基板対基板 / 電線対基板用途での使用向けです。この基板ヘッダは長さに合わせて切断でき、それを併用する用途に適しています。このBergStik基板ヘッダのコンタクトは、コスト効果の高い二重めっきが施されています。この機能により、BergStik 2.54 mm基板ヘッダは幅広い用途に対して経済的なソリューションとなります。この基板ヘッダのハウジングは、リフローはんだ付け対応の高温熱可塑性で、はんだの汚染を除去できるスタンドオフも備えています。このBergStik 2.54基板ピンヘッダには、さまざまなコンタクトめっきとかん合高さを取り揃えています。かん合するコネクタには、Duboxシリーズレセプタクル / 圧着ハウジング、Quickie IDCレセプタクル、PVシリーズ圧着ハウジングなどがあります。
特長と利点
• 長さに合わせて切断可能
• コスト効果の高い二重コンタクトめっき
• 経済的で高い汎用性
• リフローはんだ付け対応の高温熱可塑性ハウジング
• スタンドオフではんだの汚染を除去可能
• 幅広いメスコネクタとかん合
• コスト効果の高い二重コンタクトめっき
• 経済的で高い汎用性
• リフローはんだ付け対応の高温熱可塑性ハウジング
• スタンドオフではんだの汚染を除去可能
• 幅広いメスコネクタとかん合
製品用途の情報
このBergStik 2.54 mm基板ヘッダは、幅広い電線対基板 / 基板対基板機器及び装置用途での使用に適合
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
2.54 mm FCI Bergstik
高温熱可塑樹脂(黒)。難燃性等級: UL94 V-0。ハウジングに対するピン保持力: 最小9 N
仕様
特性 | |
---|---|
シリーズ | BergStik |
ピッチ | 2.54mm |
極数 | 72 |
行数 | 2 |
接続方向 | ライトアングル |
シュラウド/アンシュラウド | アンシュラウド |
実装タイプ | スルーホール実装 |
コネクタシステム | 基板対基板, 電線対基板 |
結線方法 | はんだ |
コンタクト材質 | リン青銅 |
表面処理:コンタクト | 金 |
定格電流 | 3.0A |
テールピン長 | 3.05mm |
対応ピン長 | 6.8mm |
定格電圧 | 1.5 kV |
