- RS品番:
- 172-1811
- メーカー型番:
- A3B-4PA-2DSA(51)
- メーカー/ブランド名:
- Hirose
230 国内在庫あり - 通常1営業日でお届け
440 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は10個
¥54.20
(税抜)
¥59.62
(税込)
個 | 単価 | 購入単位毎合計* |
---|---|---|
10 - 10 | ¥54.20 | ¥542.00 |
20 + | ¥52.60 | ¥526.00 |
* 購入単位ごとの価格
- RS品番:
- 172-1811
- メーカー型番:
- A3B-4PA-2DSA(51)
- メーカー/ブランド名:
- Hirose
データシート
その他
- COO(原産国):
- JP
詳細情報

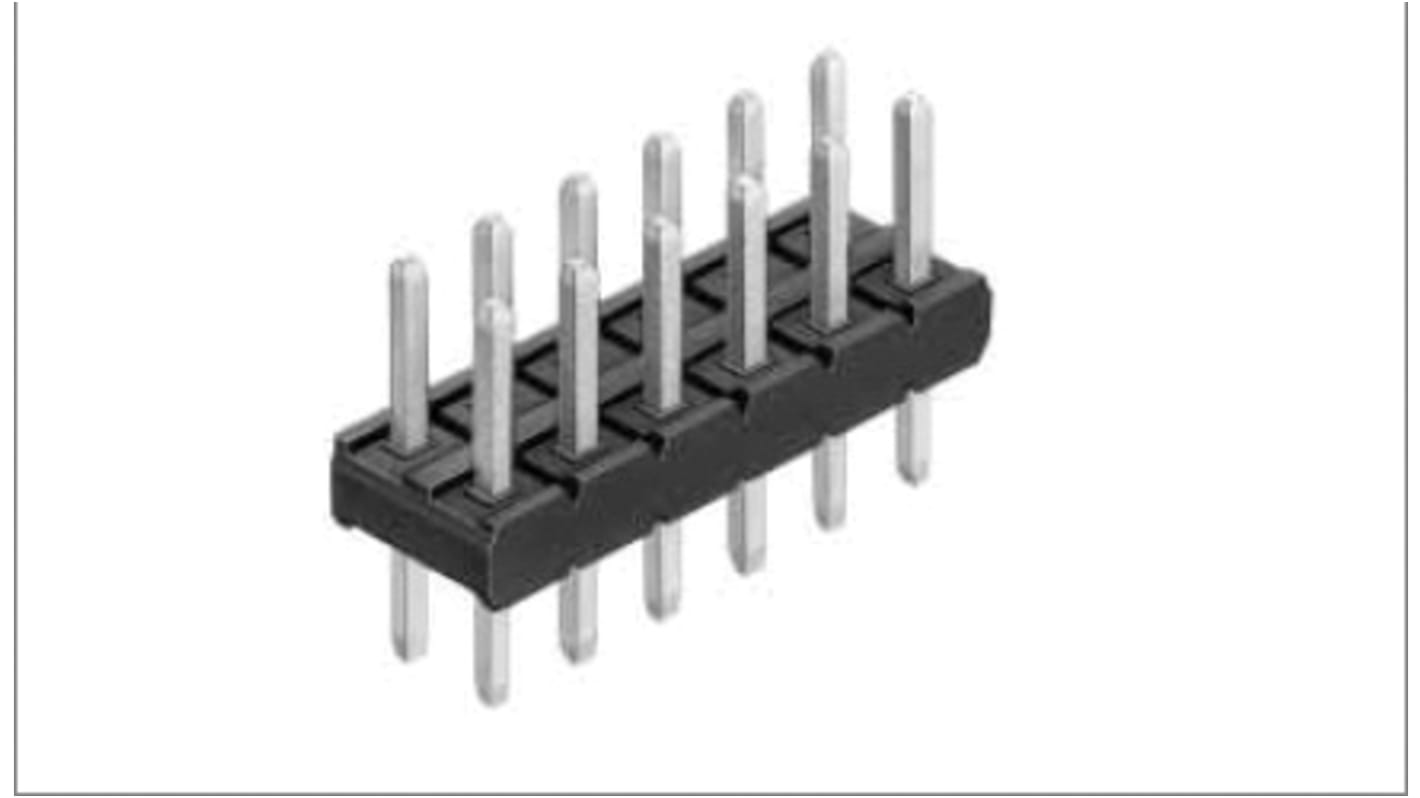

小型タイプ、高密度実装: これらのコネクタは小型軽量製品向けに設計され、高密度で実装されます。圧着ケースは、2 mm間隔のグリッド構造で、使用時にコネクタをアレンジできます。
コンタクト数のバリエーション: ディップタイプに加え、幅広いバリエーションのSMT / 圧着タイプが用意されています。
スタッキングバリエーション: コネクタを基板対基板で使用する場合は、基板間6 mmとピンヘッダA3Bを組み合わせるか、基板間5.1 mmとピンヘッダA3Cを組み合わせて使用します。
コンタクト数のバリエーション: ディップタイプに加え、幅広いバリエーションのSMT / 圧着タイプが用意されています。
スタッキングバリエーション: コネクタを基板対基板で使用する場合は、基板間6 mmとピンヘッダA3Bを組み合わせるか、基板間5.1 mmとピンヘッダA3Cを組み合わせて使用します。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
仕様
特性 | |
---|---|
シリーズ | A3B |
ピッチ | 2.0mm |
極数 | 4 |
行数 | 2 |
接続方向 | ストレート |
シュラウド/アンシュラウド | アンシュラウド |
実装タイプ | スルーホール実装 |
コネクタシステム | 電線対基板 |
結線方法 | はんだ |
コンタクト材質 | 真鍮 |
表面処理:コンタクト | 金 |
定格電流 | 1.0A |
テールピン長 | 2.6mm |
対応ピン長 | 3.5mm |
定格電圧 | 最大 200.0 V |
