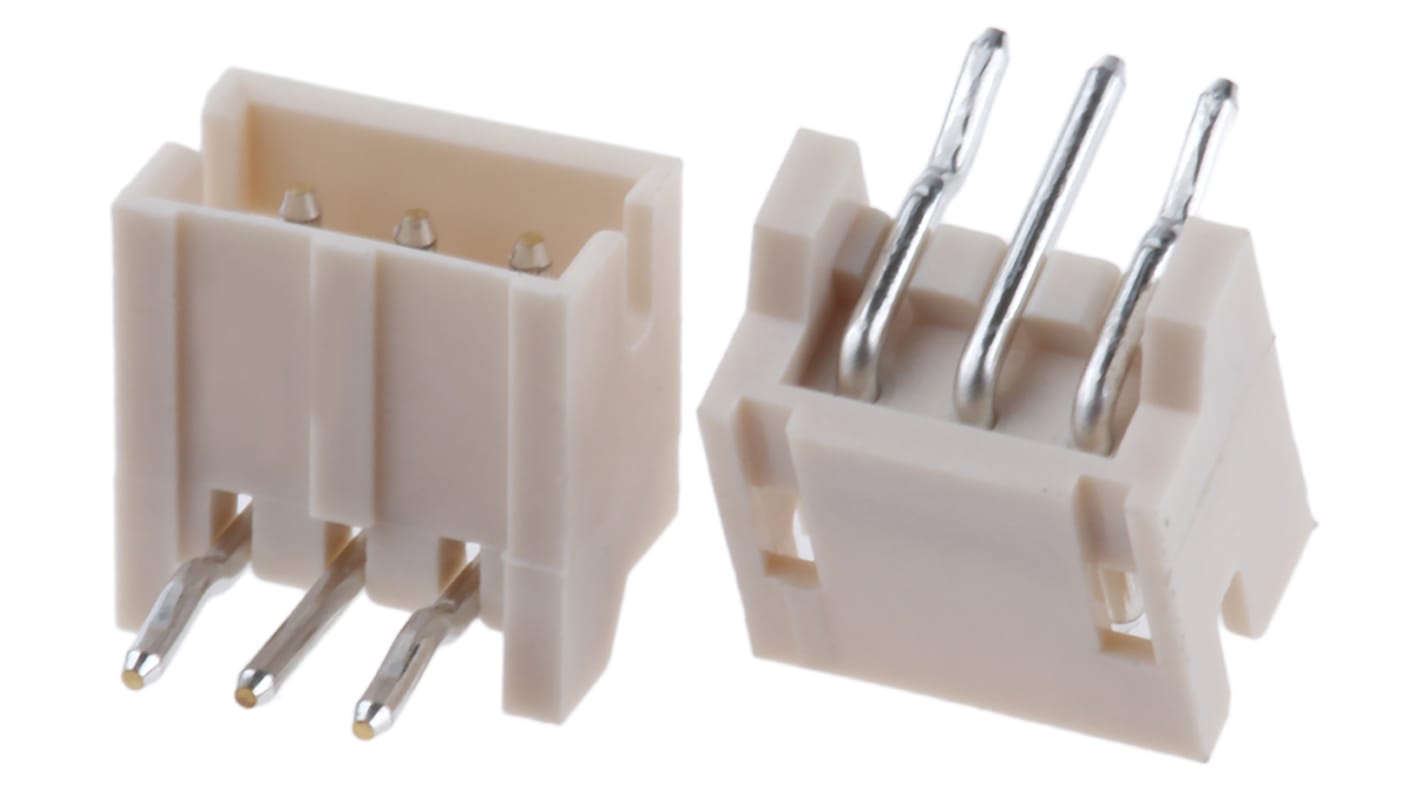

JST ZHシリーズ ライトアングル 基板ヘッダ 3極 1.5 mm 1列, スルーホール シュラウド

基板用ヘッダ・コネクタ の一覧へ

1 箱(1箱2000個入り) 小計：*

￥29,734.00

(税抜)

￥32,708.00

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 6,000 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
2000 +￥14.867￥29,734

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
172-4894
メーカー型番:
S3B-ZR (LF)(SN)
メーカー/ブランド名:
JST
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

JST

シリーズ

ZH

プロダクトタイプ

基板ヘッダ

電流

1A

ピッチ

1.5mm

コンタクトの数

3

行数

1

方向

ライトアングル

シュラウド/アンシュラウド

シュラウド

取付タイプ

スルーホール

コネクタシステム

電線対基板

コンタクトポイント材質

錫

接触オペレーション

真鍮

実装タイプ

はんだ

列ピッチ

1.5mm

動作温度 Min

-25°C

動作温度 Max

85°C

コンタクトジェンダーコンタクト長さ

オス

対応ピン長

5.6mm

規格 / 承認

No

電圧

50 V

COO（原産国）:
KR

1.5 mm JST ZHコネクタシリーズサイドエントリスルーホールシュラウドヘッダ


この1.5 mmピッチJST ZHシュラウドヘッダはサイドエントリスルーホール取り付けタイプです。 この1.5 mmピッチJST ZH水平ヘッダに使用できるPC基板厚さは0.6 → 1.2 mmです。

1.5 mm電線対基板 - JST ZHコネクタ


JST ZHコネクタ製品は、コンパクトな1.5 mm低プロファイル電線対基板システムです。 厚さ3.5 mm、ボードからの高さは上部エントリタイプで5.6 mm、サイドエントリタイプで3.7 mmの省スペース設計で、様々な用途で使用できます。

Note

対応するZHハウジングについては代表品番762-0844を参照してください。

Approvals

UL認定: E60389
CSA認定: LR20812
TUV認定: R9351092

Caution

・本製品は材料や部材入手難のため納期が不安定になっています。
