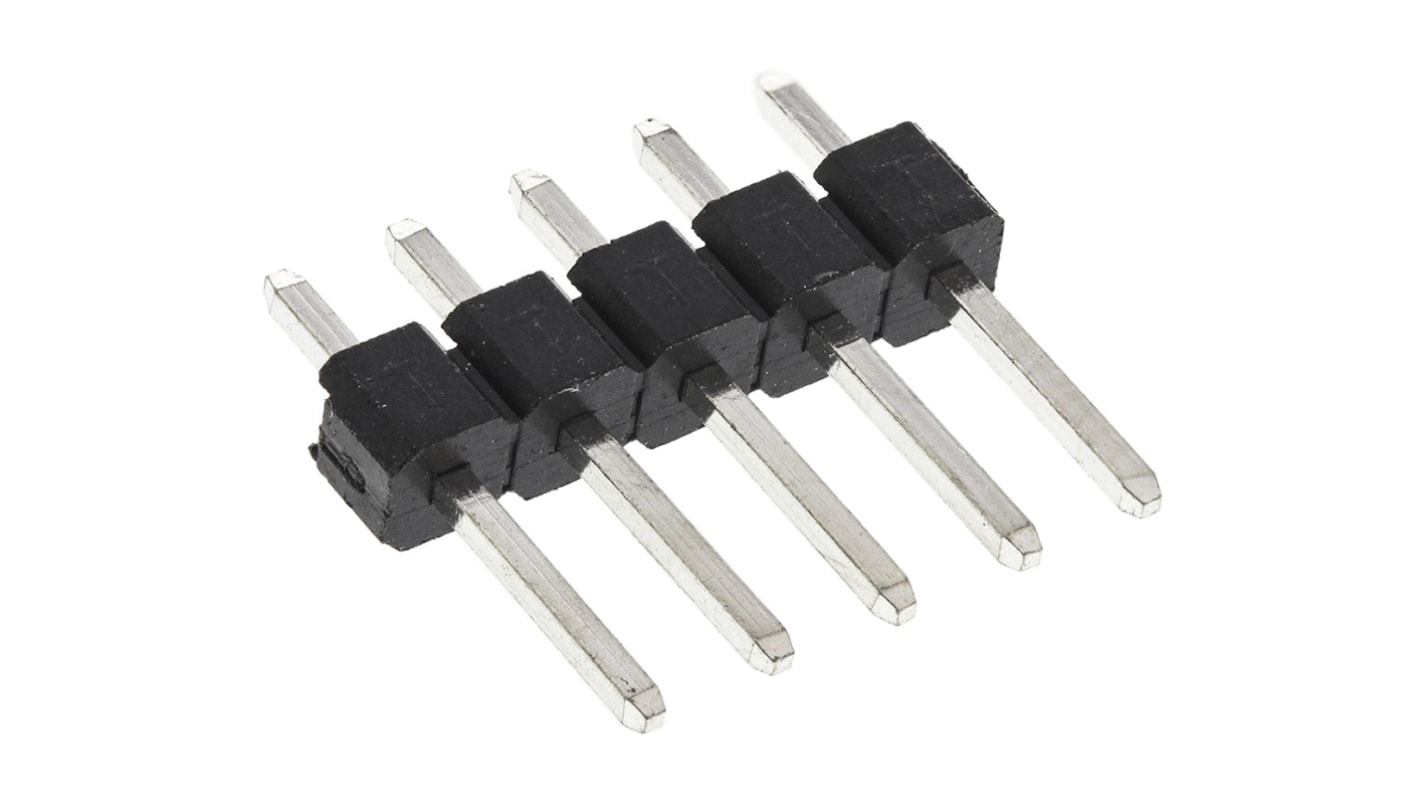

HARWIN ストレート ピンヘッダ 5極 2.54mm 1列, スルーホール実装

このM20 シリーズ基板スルーホール / SMT取り付けヘッダコネクタのピッチは2.54 mmです。これらのM20 2.54 mm基板ヘッダは、2 列 / 1 列、垂直 / ライトアングル構成の製品が用意されており、さまざまな用途で使える汎用ソリューションとなっています。これらのM20 2.54 mm基板ピンヘッダコネクタのハウジングは、各種の対応ピン長（M20-975xxx、M20-976xxx、M20-977xxx = ピン長5.8 mm。
M20-995xxx、M20-996xxx、M20-998xxx、M20-999xxx = ピン長6.1 mm。
M20-997xxx = ピン長8.5 mm）が用意されています。
基板スルーホールとSMTヘッダのどちらのハウジングも高温熱可塑樹脂製で、リフローはんだ付けに耐えます。
ハウジングにはキャステレーションがあるため、必要に応じて切断可能です。切断時には十分注意してください。
これらのM20 2.54 mm基板ヘッダコネクタは、M20シリーズの基板ソケット、ソケットハウジング、ジャンパとかん合します。

複数の構成オプションと対応ピン長により、柔軟な設計が可能
リフローはんだ付けプロセスに耐える熱可塑樹脂ハウジング
必要に応じて小さく切断可能

このM20 2.54 mm基板接続用ヘッダは、幅広い用途で使用でき、組み込みPC、マザーボード、電子システムで標準コネクタとしての地位を確立しています。
主な用途は、家電製品、通信、駆動と制御、産業監視、PCなどです。

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
