HARWIN M20シリーズ ペンタイプナイフ ピンヘッダ 8極 2.54 mm 2列, 表面 シュラウドなし
- RS品番:
- 173-0911
- メーカー型番:
- M20-8760442
- メーカー/ブランド名:
- HARWIN
ボリュームディスカウント対象商品
1 袋(1袋1000個入り) 小計：*
￥51,678.00
(税抜)
￥56,846.00
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年4月07日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 1000 - 4000 | ￥51.678 | ￥51,678 |
| 5000 - 9000 | ￥50.644 | ￥50,644 |
| 10000 - 24000 | ￥47.948 | ￥47,948 |
| 25000 - 49000 | ￥46.591 | ￥46,591 |
| 50000 + | ￥45.243 | ￥45,243 |
* 表示は参考価格です。ご購入数量によって価格は変動します。
- RS品番:
- 173-0911
- メーカー型番:
- M20-8760442
- メーカー/ブランド名:
- HARWIN
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | HARWIN | |
| シリーズ | M20 | |
| プロダクトタイプ | ピンヘッダ | |
| 電流 | 3A | |
| ピッチ | 2.54mm | |
| 材質 | ナイロン | |
| コンタクトの数 | 8 | |
| 行数 | 2 | |
| 方向 | ペンタイプナイフ | |
| シュラウド/アンシュラウド | シュラウドなし | |
| 取付タイプ | 表面 | |
| コネクタシステム | 基板対基板, 電線対基板 | |
| 接触オペレーション | 真鍮 | |
| コンタクトポイント材質 | 金 | |
| 動作温度 Min | -40°C | |
| 実装タイプ | はんだ | |
| 列ピッチ | 2.54mm | |
| 動作温度 Max | 105°C | |
| コンタクトジェンダーコンタクト長さ | オス | |
| 規格 / 承認 | No | |
| 対応ピン長 | 5.8mm | |
| すべて選択 | ||
|---|---|---|
ブランド HARWIN | ||
シリーズ M20 | ||
プロダクトタイプ ピンヘッダ | ||
電流 3A | ||
ピッチ 2.54mm | ||
材質 ナイロン | ||
コンタクトの数 8 | ||
行数 2 | ||
方向 ペンタイプナイフ | ||
シュラウド/アンシュラウド シュラウドなし | ||
取付タイプ 表面 | ||
コネクタシステム 基板対基板, 電線対基板 | ||
接触オペレーション 真鍮 | ||
コンタクトポイント材質 金 | ||
動作温度 Min -40°C | ||
実装タイプ はんだ | ||
列ピッチ 2.54mm | ||
動作温度 Max 105°C | ||
コンタクトジェンダーコンタクト長さ オス | ||
規格 / 承認 No | ||
対応ピン長 5.8mm | ||
- COO（原産国）:
- TW

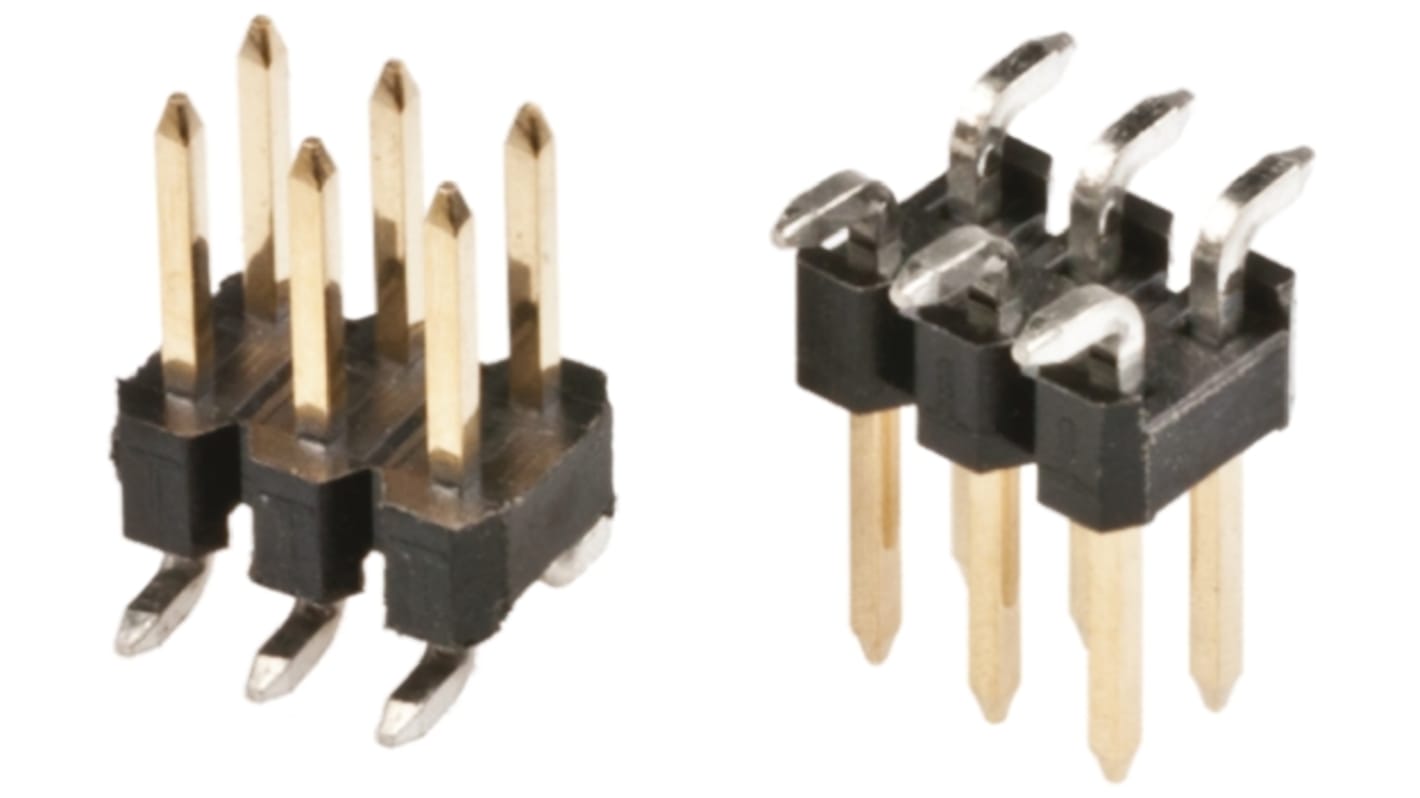

HARWIN M20 2.54 mm 基板ピンヘッダコネクタ
このM20 シリーズ基板スルーホール / SMT取り付けヘッダコネクタのピッチは2.54 mmです。これらのM20 2.54 mm基板ヘッダは、2 列 / 1 列、垂直 / ライトアングル構成の製品が用意されており、さまざまな用途で使える汎用ソリューションとなっています。これらのM20 2.54 mm基板ピンヘッダコネクタのハウジングは、各種の対応ピン長（M20-975xxx、M20-976xxx、M20-977xxx = ピン長5.8 mm。
M20-995xxx、M20-996xxx、M20-998xxx、M20-999xxx = ピン長6.1 mm。
M20-997xxx = ピン長8.5 mm）が用意されています。
基板スルーホールとSMTヘッダのどちらのハウジングも高温熱可塑樹脂製で、リフローはんだ付けに耐えます。
ハウジングにはキャステレーションがあるため、必要に応じて切断可能です。切断時には十分注意してください。
これらのM20 2.54 mm基板ヘッダコネクタは、M20シリーズの基板ソケット、ソケットハウジング、ジャンパとかん合します。
特長
複数の構成オプションと対応ピン長により、柔軟な設計が可能
リフローはんだ付けプロセスに耐える熱可塑樹脂ハウジング
必要に応じて小さく切断可能
用途
このM20 2.54 mm基板接続用ヘッダは、幅広い用途で使用でき、組み込みPC、マザーボード、電子システムで標準コネクタとしての地位を確立しています。
主な用途は、家電製品、通信、駆動と制御、産業監視、PCなどです。
