型番

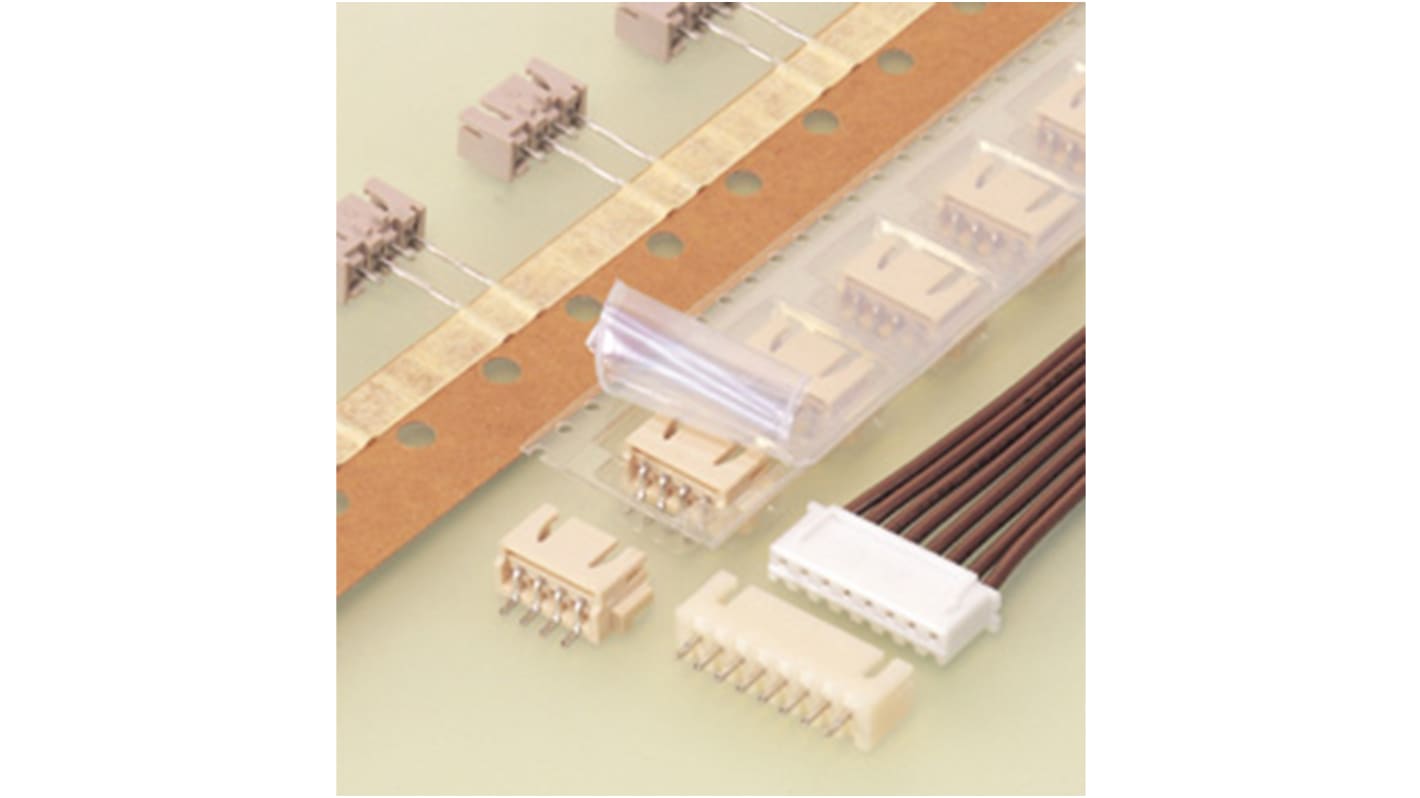

JST XHシリーズペンタイプナイフ基板ヘッダ 4極 2.5 mm 1列, スルーホールシュラウド

RS品番:: 175-5429
メーカー型番:: B4B-XH-2 (LF)(SN)
メーカー/ブランド名:: JST

JST XHシリーズペンタイプナイフ基板ヘッダ 4極 2.5 mm 1列, スルーホールシュラウド

基板用ヘッダ・コネクタの一覧へ

ボリュームディスカウント対象商品

1 袋(1袋10個入り) 小計：*

￥700.00

(税抜)

￥770.00

(税込)

￥3,000円を超える注文については、送料無料

在庫あり

300 は国内在庫あり
150 は海外在庫あり
2,590 は 2025年12月23日に入荷予定

「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個	単価	購入単位毎合計*
10 - 240	￥70.00	￥700
250 - 2490	￥63.90	￥639
2500 - 4990	￥56.70	￥567
5000 - 9990	￥50.50	￥505
10000 +	￥43.30	￥433

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:: 175-5429
メーカー型番:: B4B-XH-2 (LF)(SN)
メーカー/ブランド名:: JST

仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	JST
	シリーズ	XH
	プロダクトタイプ	基板ヘッダ
	ピッチ	2.5mm
	電流	3A
	材質	ポリアミド
	コンタクトの数	4
	行数	1
	方向	ペンタイプナイフ
	シュラウド/アンシュラウド	シュラウド
	コネクタシステム	基板対基板
	取付タイプ	スルーホール
	接触オペレーション	真鍮
	列ピッチ	2.5mm
	実装タイプ	はんだ
	動作温度 Min	-25°C
	動作温度 Max	85°C
	テールピン長	3.4mm
	コンタクトジェンダーコンタクト長さ	オス
	規格 / 承認	No
	電圧	1000 V

	すべて選択
	ブランド JST
	シリーズ XH
	プロダクトタイプ基板ヘッダ
	ピッチ 2.5mm
	電流 3A
	材質ポリアミド
	コンタクトの数 4
	行数 1
	方向ペンタイプナイフ
	シュラウド/アンシュラウドシュラウド
	コネクタシステム基板対基板
	取付タイプスルーホール
	接触オペレーション真鍮
	列ピッチ 2.5mm
	実装タイプはんだ
	動作温度 Min -25°C
	動作温度 Max 85°C
	テールピン長 3.4mm
	コンタクトジェンダーコンタクト長さオス
	規格 / 承認 No
	電圧 1000 V

Datasheet

COO（原産国）:: JP

JST B4B-XH-2 （ LF ）（ SN ）は、 XH シリーズ、 4 極、 1 列、 2 です。5 mm ピッチ、 TOP エントリタイプ、ガラス繊維入りナイロンスルーホールシュラウドヘッダ

元の折り返しビームコンタクト

ボックス型シュラウドヘッダ

Boss 付きヘッダ

互換性

HA Terminal に準拠しています

Caution

・本製品は材料や部材入手難のため納期が不安定になっています。
