JST 基板接続用ピンヘッダ 20極 2.5mm 2列 B20B-XADSS-N-A (LF)(SN)
- RS品番:
- 175-5487
- メーカー型番:
- B20B-XADSS-N-A (LF)(SN)
- メーカー/ブランド名:
- JST
70 国内在庫あり - 通常1営業日でお届け
単価: 購入単位は10個
¥126.00
(税抜)
¥138.60
(税込)
個 | 単価 | 購入単位毎合計* |
---|---|---|
10 - 40 | ¥126.00 | ¥1,260.00 |
50 - 90 | ¥117.00 | ¥1,170.00 |
100 - 240 | ¥109.00 | ¥1,090.00 |
250 - 490 | ¥102.00 | ¥1,020.00 |
500 + | ¥96.00 | ¥960.00 |
* 購入単位ごとの価格
- RS品番:
- 175-5487
- メーカー型番:
- B20B-XADSS-N-A (LF)(SN)
- メーカー/ブランド名:
- JST
データシート
その他
- COO(原産国):
- JP
詳細情報

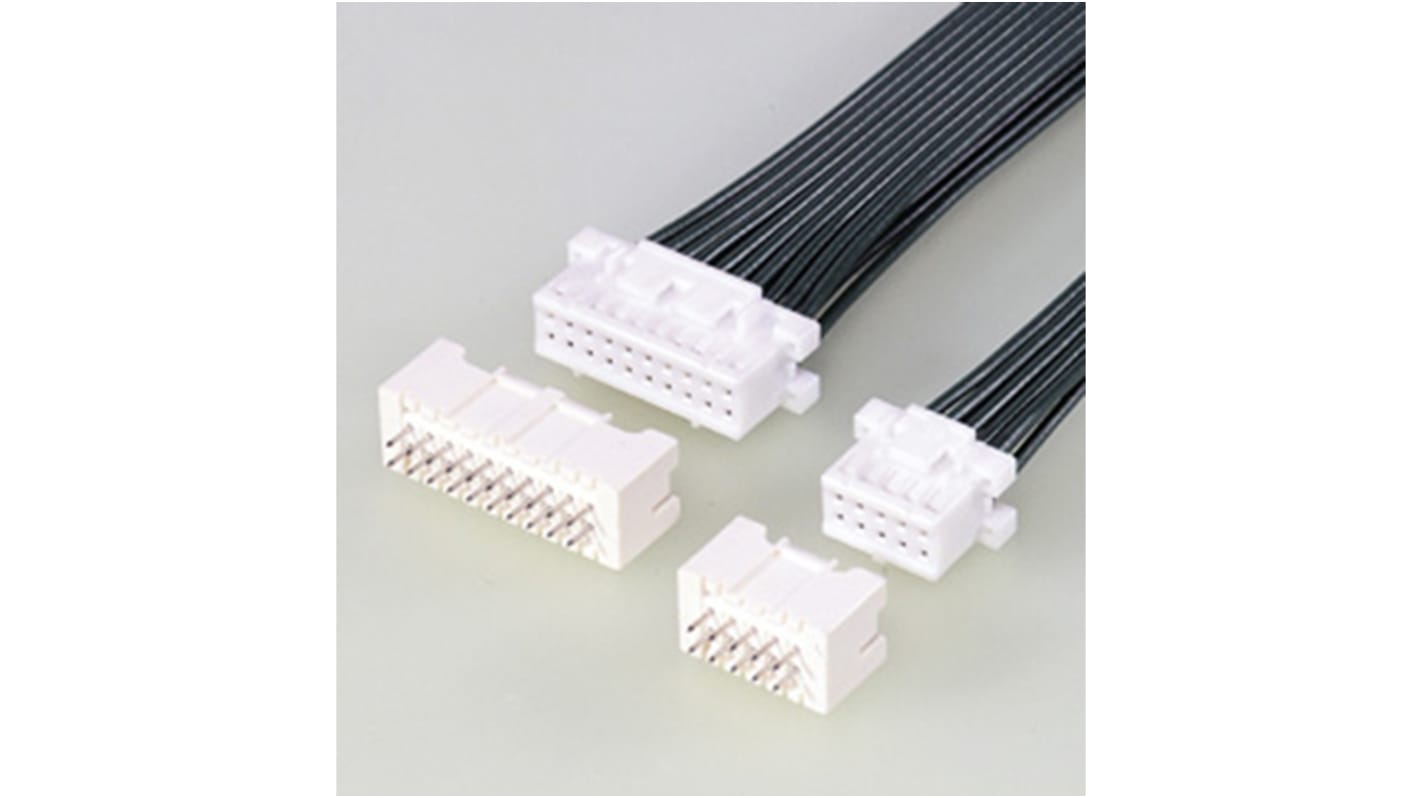

JST B20B-XADSS-N-A ( LF )( SN )は、 XAD シリーズ、 20 極、 2 列、 2 列を特長としています。5 mm ピッチ、 TOP エントリタイプシュラウドヘッダ圧着スタイルコネクタ(電線対基板タイプ)、 Boss 付きです。
安全ロック装置
はんだ割れ防止材質
極性ボス
誤挿入防止設計
はんだ割れ防止材質
極性ボス
誤挿入防止設計
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
仕様
特性 | |
---|---|
シリーズ | XAD |
ピッチ | 2.5mm |
極数 | 20 |
行数 | 2 |
接続方向 | ストレート |
シュラウド/アンシュラウド | シュラウド |
実装タイプ | スルーホール実装 |
結線方法 | はんだ |
コンタクト材質 | 銅合金 |
表面処理:コンタクト | 銅, 錫 |
シリーズ番号 | B20B |
定格電流 | 3.0A |
テールピン長 | 3.5mm |
定格電圧 | 250.0 V 、 1000.0 V ac |
