JST 基板接続用ピンヘッダ 22極 2.5mm 2列 B22B-XADSS-N (LF)(SN)
- RS品番:
- 175-5505
- メーカー型番:
- B22B-XADSS-N (LF)(SN)
- メーカー/ブランド名:
- JST
80 国内在庫あり - 通常1営業日でお届け
追加されました
単価： 購入単位は10個
￥126.70
(税抜)
￥139.37
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 10 - 10 | ￥126.70 | ￥1,267.00 |
| 20 + | ￥123.00 | ￥1,230.00 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 175-5505
- メーカー型番:
- B22B-XADSS-N (LF)(SN)
- メーカー/ブランド名:
- JST
データシート
その他
- COO（原産国）:
- JP
詳細情報

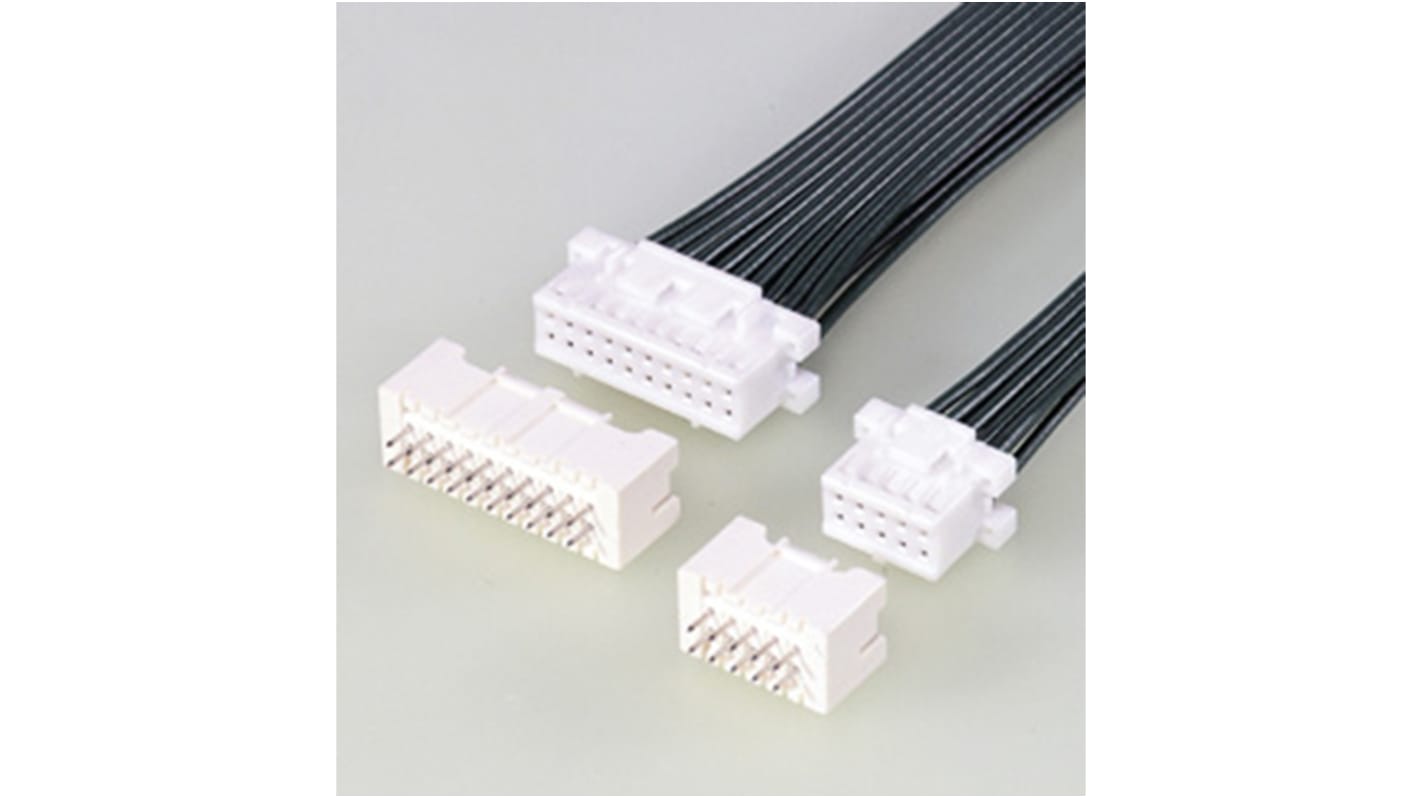

JST B22B-XADSS-N-A （ LF ）（ SN ）は、 XAD シリーズ、 22 極、 2 列、 2 列、 2 列を特長としています。5 mm ピッチ、 TOP エントリタイプシュラウドヘッダ圧着スタイルコネクタ（電線対基板タイプ）、 Boss なし
安全ロック装置
はんだ割れ防止材質
極性ボス
誤挿入防止設計
はんだ割れ防止材質
極性ボス
誤挿入防止設計
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
仕様
特性 | |
|---|---|
| シリーズ | XAD |
| ピッチ | 2.5mm |
| 極数 | 22 |
| 行数 | 2 |
| 接続方向 | ストレート |
| シュラウド/アンシュラウド | シュラウド |
| 実装タイプ | スルーホール実装 |
| 結線方法 | はんだ |
| 表面処理：コンタクト | 銅, 錫 |
| コンタクト材質 | 銅合金 |
| シリーズ番号 | B22B |
| 定格電流 | 3.0A |
| テールピン長 | 3.5mm |
| 定格電圧 | 250.0 V 、 1000.0 V ac |
