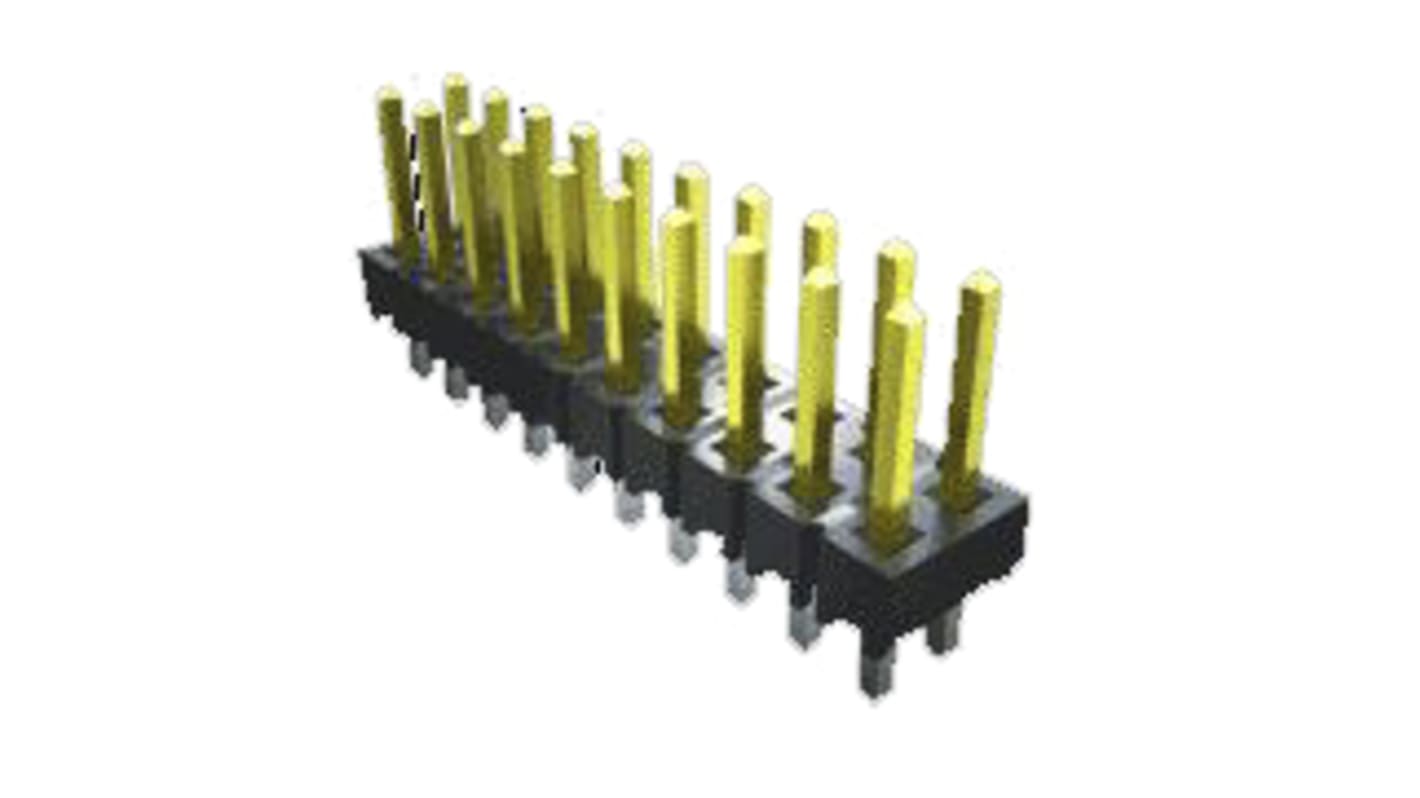

Samtec ピンヘッダ 12極 2.54mm 2列 TSW-106-07-S-D
- RS品番:
- 180-1053
- メーカー型番:
- TSW-106-07-S-D
- メーカー/ブランド名:
- Samtec
一時的な在庫切れ - 2024/07/23に入荷し、その後4営業日でお届け予定
単価： 購入単位は1500個
￥150.949
(税抜)
￥166.044
(税込)
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 1500 - 1500 | ￥150.949 | ￥226,423.50 |
| 3000 - 13500 | ￥146.443 | ￥219,664.50 |
| 15000 - 21000 | ￥138.633 | ￥207,949.50 |
| 22500 - 28500 | ￥134.728 | ￥202,092.00 |
| 30000 + | ￥130.823 | ￥196,234.50 |
* 購入単位ごとの価格
- RS品番:
- 180-1053
- メーカー型番:
- TSW-106-07-S-D
- メーカー/ブランド名:
- Samtec
データシート
その他
詳細情報
ピッチ: 0.100インチ(2.54 mm)
コンタクトシステム: 0.025インチ(0.635 mm)角型ポスト
向き: 垂直、ライトアングル
終端: スルーホール
用途: さまざまな標準ピン数、端子長、及びオプション
特長: めっきや高耐久化機能でコストと性能を最適化する多数のオプション
コンタクトシステム: 0.025インチ(0.635 mm)角型ポスト
向き: 垂直、ライトアングル
終端: スルーホール
用途: さまざまな標準ピン数、端子長、及びオプション
特長: めっきや高耐久化機能でコストと性能を最適化する多数のオプション
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
|---|---|
| シリーズ | TSW |
| ピッチ | 2.54mm |
| 極数 | 12 |
| 行数 | 2 |
| 接続方向 | ストレート |
| シュラウド/アンシュラウド | アンシュラウド |
| 実装タイプ | スルーホール実装 |
| コネクタシステム | 基板対基板 |
| 結線方法 | はんだ |
| コンタクト材質 | リン青銅 |
| 表面処理：コンタクト | 金 |
| 定格電流 | 4.3A |
| テールピン長 | 2.54mm |
| 対応ピン長 | 5.84mm |
| 定格電圧 | 400 → 0 V 、 500 → 0 V ac 、 55 → 0.0 V ac |
