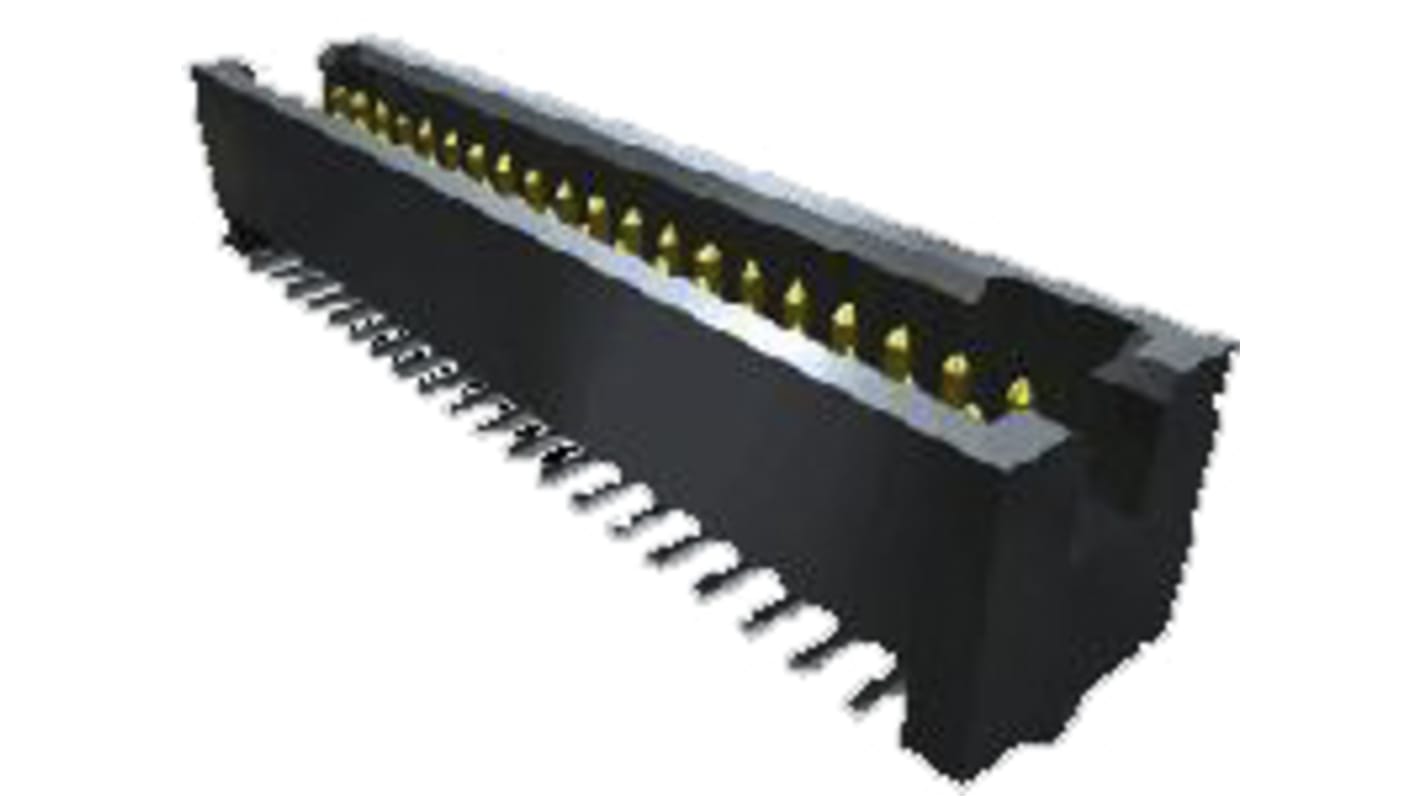

Samtec 基板接続用ピンヘッダ 14極 1.27mm 2列 TFM-107-01-L-D-WT
- RS品番:
- 180-1615
- メーカー型番:
- TFM-107-01-L-D-WT
- メーカー/ブランド名:
- Samtec
6 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は35個
¥374.171
(税抜)
¥411.588
(税込)
個 | 単価 | 1チューブあたりの価格* |
---|---|---|
35 - 140 | ¥374.171 | ¥13,095.985 |
175 - 315 | ¥363.00 | ¥12,705.00 |
350 - 840 | ¥343.657 | ¥12,027.995 |
875 - 1715 | ¥333.943 | ¥11,688.005 |
1750 + | ¥324.286 | ¥11,350.01 |
* 購入単位ごとの価格
- RS品番:
- 180-1615
- メーカー型番:
- TFM-107-01-L-D-WT
- メーカー/ブランド名:
- Samtec
データシート
その他
詳細情報
この頑丈なTiger Eye™端子ストリップは、高信頼性・高抜挿回数用途向けに設計されたマルチフィンガーBeCuコンタクトシステムを備え、表面実装又はスルーホールテールが付いています。平行、垂直、共面かん合が可能な垂直又はライトアングルタイプがあり、設計の柔軟性が上がります。さらに、位置決めピン、ロッキングクリップ、過酷な用途向けのデュアルねじ止め又は溶接タブなどのオプションがあります。
ブラインドメイティング対応のシュラウド付きボディ
ピッチ: 0.050インチ(1.27 mm)
コンタクトシステム: 0.018インチ(0.46 mm)径ポスト
向き: 垂直、ライトアングル、水平
終端: スルーホール、表面実装
用途: 信頼性の高いTiger Eye™コンタクトソケット及びケーブルアセンブリとのかん合
複数のスタック高
特長: 最も厳しい要件向けにねじ止め、溶接タブ、及びはんだ付けネイルオプションを用意
Extended Life Product™ (E.L.P.™)
ピッチ: 0.050インチ(1.27 mm)
コンタクトシステム: 0.018インチ(0.46 mm)径ポスト
向き: 垂直、ライトアングル、水平
終端: スルーホール、表面実装
用途: 信頼性の高いTiger Eye™コンタクトソケット及びケーブルアセンブリとのかん合
複数のスタック高
特長: 最も厳しい要件向けにねじ止め、溶接タブ、及びはんだ付けネイルオプションを用意
Extended Life Product™ (E.L.P.™)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
シリーズ | TFM |
ピッチ | 1.27mm |
極数 | 14 |
行数 | 2 |
接続方向 | ストレート |
シュラウド/アンシュラウド | シュラウド |
実装タイプ | スルーホール実装 |
コネクタシステム | 電線対基板 |
結線方法 | はんだ |
コンタクト材質 | リン青銅 |
表面処理:コンタクト | 金 |
定格電流 | 3.2A |
定格電圧 | 250.0 V |
