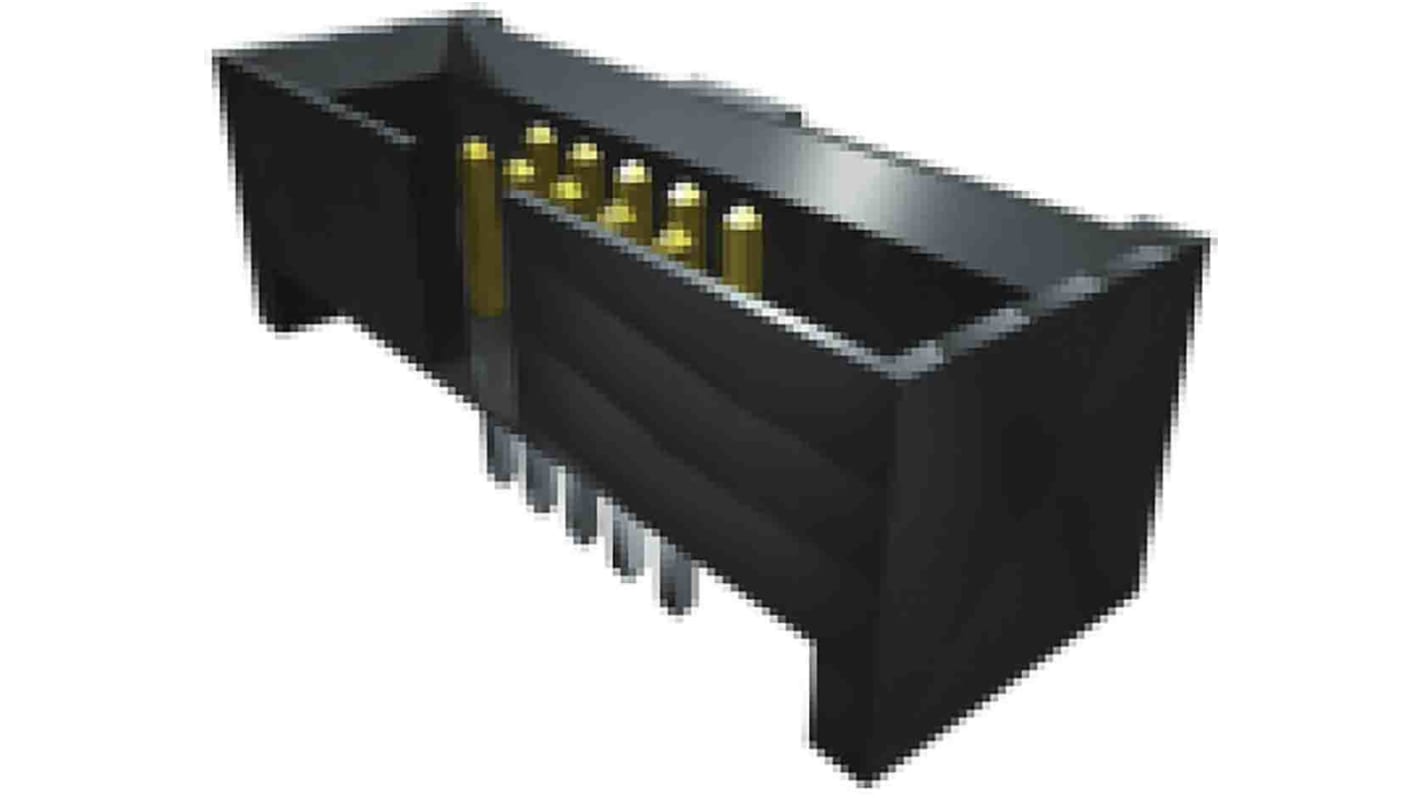

Samtec ESHFシリーズ ライトアングル 基板ヘッダ 20極 1.27 mm 2列, 表面 シュラウド

基板用ヘッダ・コネクタ の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥624.00

(税抜)

￥686.40

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年1月29日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 5￥624
6 - 11￥606
12 - 15￥462
16 - 19￥398
20 +￥325

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
196-9990
メーカー型番:
ESHF-110-01-L-D-SM
メーカー/ブランド名:
Samtec
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Samtec

シリーズ

ESHF

プロダクトタイプ

基板ヘッダ

ピッチ

1.27mm

材質

液晶ポリマー（LCP）

コンタクトの数

20

行数

2

方向

ライトアングル

シュラウド/アンシュラウド

シュラウド

コネクタシステム

基板対基板

取付タイプ

表面

コンタクトポイント材質

金または錫

接触オペレーション

リン酸銅

動作温度 Min

-55°C

列ピッチ

1.27mm

実装タイプ

はんだ

動作温度 Max

125°C

コンタクトジェンダーコンタクト長さ

オス

規格 / 承認

No

COO（原産国）:
US
Samtec ESHF-110-01-L-D-SM はシュラウド付きのイジェクタ IDC ヘッダです。極性ノッチを備え、 Terminal はリン青銅製です。

動作温度範囲: -55 → +125°C

絶縁材は黒色液晶ポリマーです

SMT リード配置：最大 0.10 mm
