型番

Samtec TSMシリーズ横型ピンヘッダ 8極 2.54 mm 1列, 表面シュラウドなし

RS品番:: 200-1610
メーカー型番:: TSM-108-01-L-SH-A
メーカー/ブランド名:: Samtec

Samtec TSMシリーズ横型ピンヘッダ 8極 2.54 mm 1列, 表面シュラウドなし

基板用ヘッダ・コネクタの一覧へ

ボリュームディスカウント対象商品

1 本(1本28個入り) 小計：*

￥7,733.992

(税抜)

￥8,507.38

(税込)

￥3,000円を超える注文については、送料無料

一時的に在庫切れ

本日発注の場合は 2026年1月14日に入荷予定

「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個	単価	1チューブあたりの価格*
28 - 112	￥276.214	￥7,734
140 - 252	￥267.714	￥7,496
280 - 672	￥253.893	￥7,109
700 - 1372	￥246.464	￥6,901
1400 +	￥239.071	￥6,694

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:: 200-1610
メーカー型番:: TSM-108-01-L-SH-A
メーカー/ブランド名:: Samtec

仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Samtec
	プロダクトタイプ	ピンヘッダ
	シリーズ	TSM
	ピッチ	2.54mm
	コンタクトの数	8
	材質	液晶ポリマー（LCP）
	行数	1
	方向	横型
	シュラウド/アンシュラウド	シュラウドなし
	コネクタシステム	基板対基板
	取付タイプ	表面
	接触オペレーション	リン酸銅
	コンタクトポイント材質	金または錫
	動作温度 Min	-55°C
	実装タイプ	はんだ
	列ピッチ	2.54mm
	動作温度 Max	125°C
	コンタクトジェンダーコンタクト長さ	オス
	規格 / 承認	No
	電圧	475 V

	すべて選択
	ブランド Samtec
	プロダクトタイプピンヘッダ
	シリーズ TSM
	ピッチ 2.54mm
	コンタクトの数 8
	材質液晶ポリマー（LCP）
	行数 1
	方向横型
	シュラウド/アンシュラウドシュラウドなし
	コネクタシステム基板対基板
	取付タイプ表面
	接触オペレーションリン酸銅
	コンタクトポイント材質金または錫
	動作温度 Min -55°C
	実装タイプはんだ
	列ピッチ 2.54mm
	動作温度 Max 125°C
	コンタクトジェンダーコンタクト長さオス
	規格 / 承認 No
	電圧 475 V

Document - TSM-125-01-S-DV

ログインしてCADモデルをダウンロード

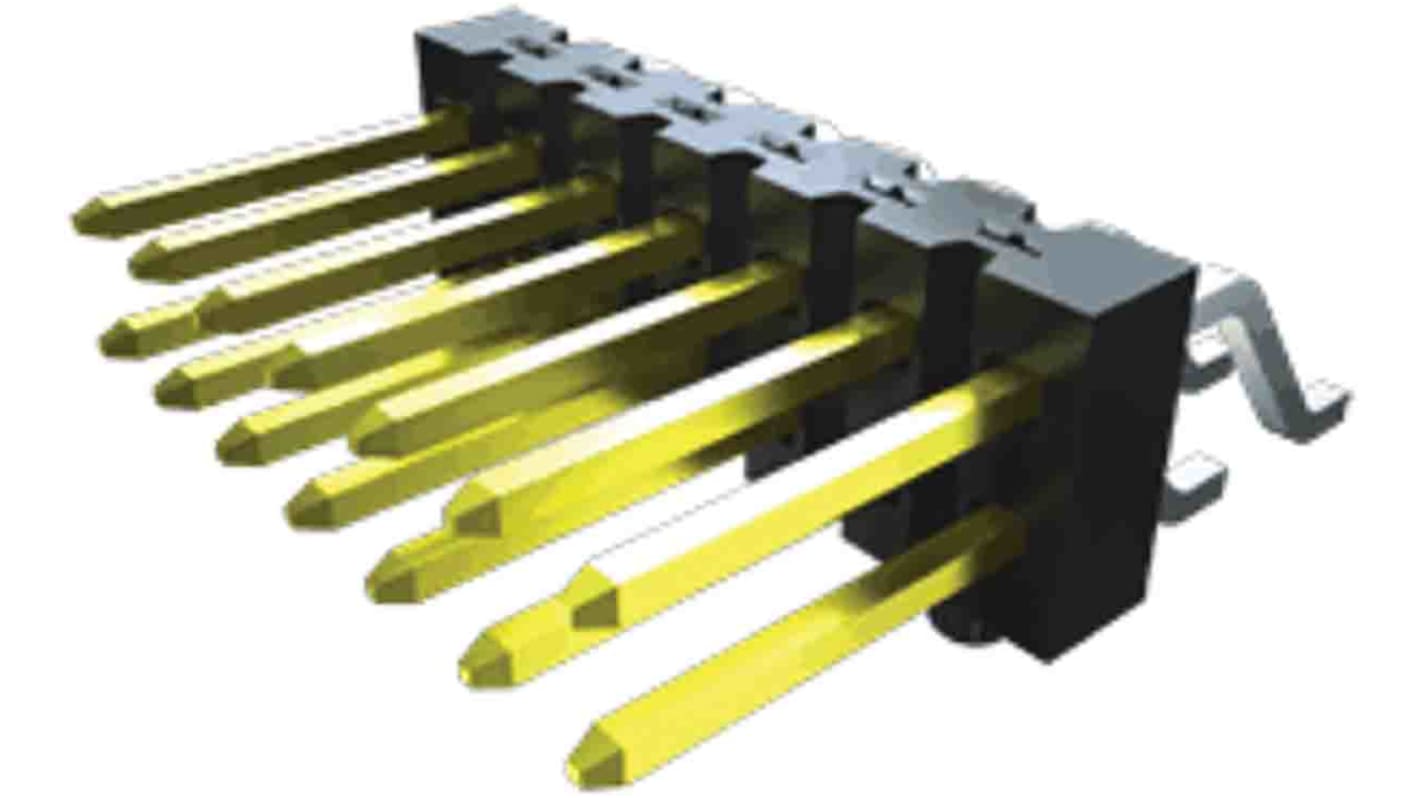

Samtec TSM シリーズは、表面実装 Terminal ストリップです。使用されている絶縁材は、黒色液晶ポリマーです。端子はりん青銅製です。合計 8 つのコンタクト数があります。

めっき方法： Au または Sn over 50 μ "(1.27 μ m) Ni

動作温度範囲： -55 → +105 ° C 、スズ; 金付きで -55 ° C → +125 ° C

RoHS に準拠しています
