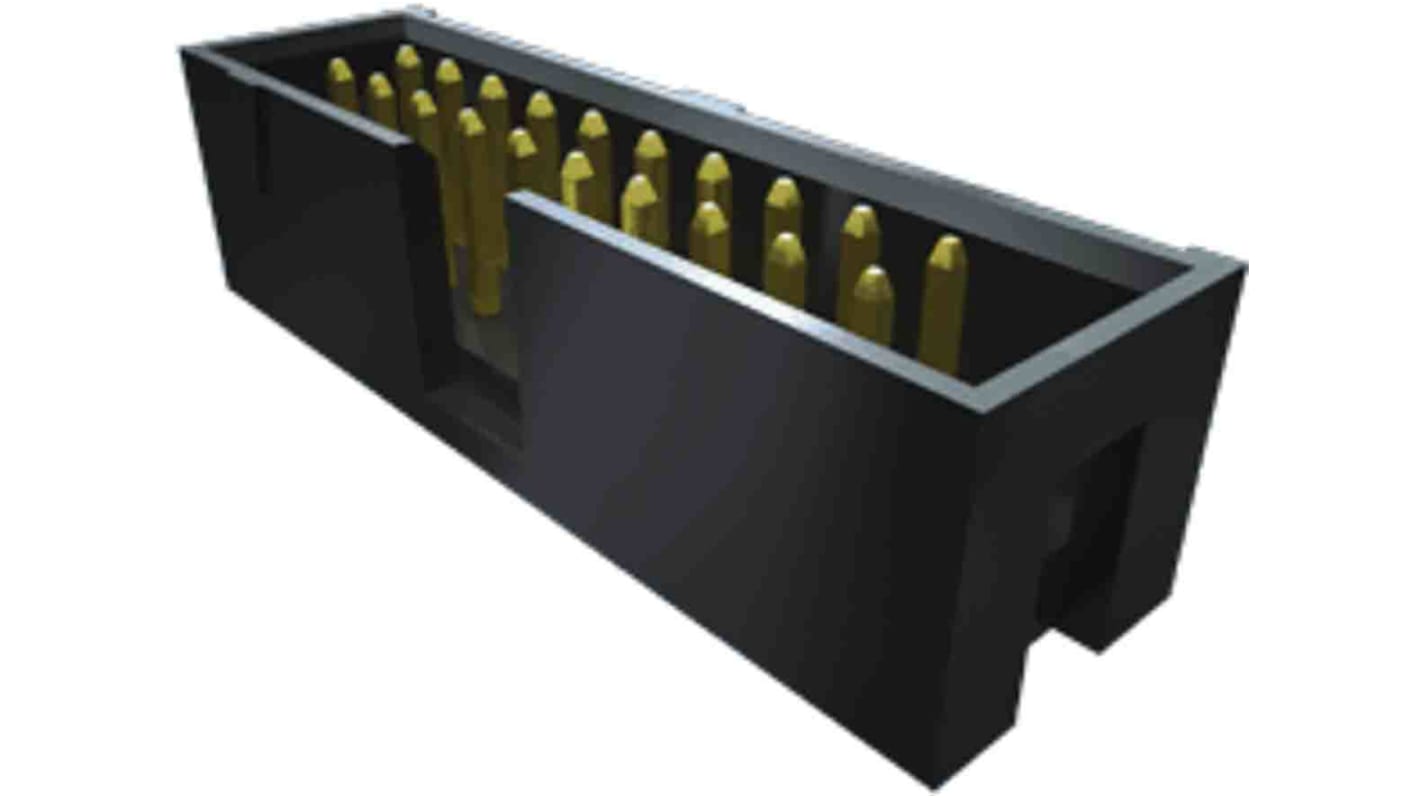

Samtec TSTシリーズペンタイプナイフ基板ヘッダ 24極 2.54 mm 2列, スルーホールシュラウド

RS品番:: 200-1668
メーカー型番:: TST-112-01-G-D
メーカー/ブランド名:: Samtec

Samtec TSTシリーズペンタイプナイフ基板ヘッダ 24極 2.54 mm 2列, スルーホールシュラウド

ボリュームディスカウント対象商品

1個小計：*

￥792.00

￥871.20

￥3,000円を超える注文については、送料無料

一時的に在庫切れ

本日発注の場合は 2026年1月15日に入荷予定

「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個	単価
1 - 24	￥792
25 - 249	￥697
250 - 499	￥589
500 - 999	￥507
1000 +	￥401

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:: 200-1668
メーカー型番:: TST-112-01-G-D
メーカー/ブランド名:: Samtec

仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Samtec
	プロダクトタイプ	基板ヘッダ
	シリーズ	TST
	ピッチ	2.54mm
	電流	3.4A
	コンタクトの数	24
	材質	ガラス繊維入りポリエステル
	行数	2
	方向	ペンタイプナイフ
	シュラウド/アンシュラウド	シュラウド
	取付タイプ	スルーホール
	コネクタシステム	基板 - ケーブル
	コンタクトポイント材質	金または錫
	接触オペレーション	リン酸銅
	実装タイプ	はんだ
	列ピッチ	2.54mm
	動作温度 Min	-55°C
	コンタクトジェンダーコンタクト長さ	オス
	動作温度 Max	125°C
	規格 / 承認	No
	電圧	425 V

	すべて選択
	ブランド Samtec
	プロダクトタイプ基板ヘッダ
	シリーズ TST
	ピッチ 2.54mm
	電流 3.4A
	コンタクトの数 24
	材質ガラス繊維入りポリエステル
	行数 2
	方向ペンタイプナイフ
	シュラウド/アンシュラウドシュラウド
	取付タイプスルーホール
	コネクタシステム基板 - ケーブル
	コンタクトポイント材質金または錫
	接触オペレーションリン酸銅
	実装タイプはんだ
	列ピッチ 2.54mm
	動作温度 Min -55°C
	コンタクトジェンダーコンタクト長さオス
	動作温度 Max 125°C
	規格 / 承認 No
	電圧 425 V

Document - TST-113-01-L-D

ログインしてCADモデルをダウンロード

Samtec TST シリーズは、シュラウド付き Terminal ストリップ、ケーブルかん合です。絶縁材は、黒色ガラス繊維入りポリエステル製です。端子はりん青銅製です。コンタクトの総数は 24 個です。

絶縁抵抗：最小 5000 M Ω

めっき : Au または Sn over 50 μ "(1.27 μ m)Ni

定格電流（ IDSD / TST ）： 3.4 A/ ピン（ 2 ピン給電）

動作温度範囲 :-55 ° C ～ +125 ° C ( 金 ; -55 → +105 ° C 、スズ

難燃性等級は UL94V-O です

定格電圧：最大 425 V ac / 600 V dc

RoHS に準拠しています
