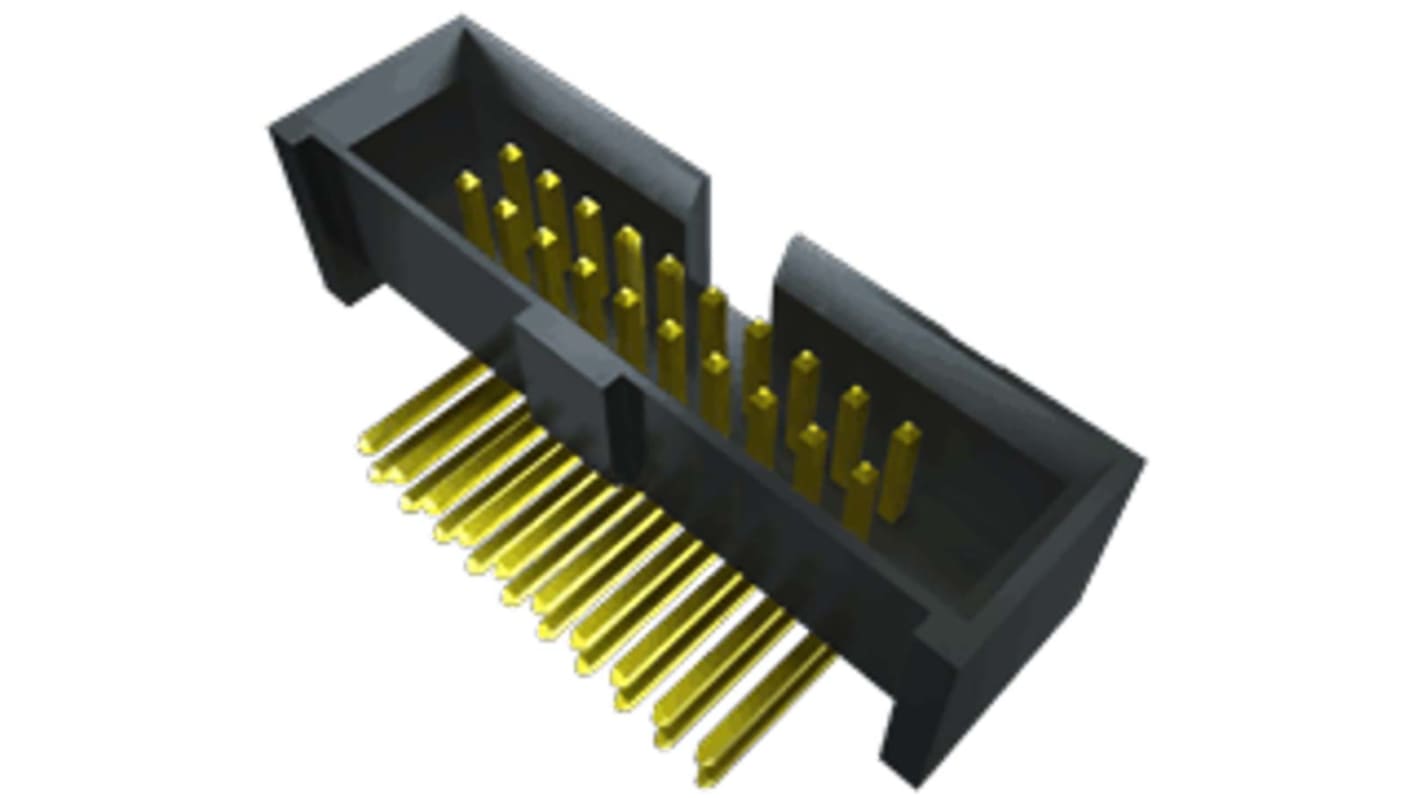

Samtec SHFシリーズ ライトアングル 基板ヘッダ 8極 1.27 mm 2列, 表面 シュラウド
- RS品番:
- 200-2158
- メーカー型番:
- SHF-104-01-L-D-SM
- メーカー/ブランド名:
- Samtec
ボリュームディスカウント対象商品
1 袋(1袋2個入り) 小計：*
￥810.00
(税抜)
￥891.00
(税込)
在庫情報に現在アクセスできません - 後ほどご確認ください
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2 - 10 | ￥405.00 | ￥810 |
| 12 - 22 | ￥398.50 | ￥797 |
| 24 - 30 | ￥393.00 | ￥786 |
| 32 - 38 | ￥387.50 | ￥775 |
| 40 + | ￥381.50 | ￥763 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 200-2158
- メーカー型番:
- SHF-104-01-L-D-SM
- メーカー/ブランド名:
- Samtec
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Samtec | |
| プロダクトタイプ | 基板ヘッダ | |
| シリーズ | SHF | |
| ピッチ | 1.27mm | |
| コンタクトの数 | 8 | |
| 材質 | 液晶ポリマー（LCP） | |
| 行数 | 2 | |
| 方向 | ライトアングル | |
| シュラウド/アンシュラウド | シュラウド | |
| 取付タイプ | 表面 | |
| コネクタシステム | 基板対電線 | |
| コンタクトポイント材質 | 銀, 錫 | |
| 接触オペレーション | リン酸銅 | |
| 列ピッチ | 1.27mm | |
| 動作温度 Min | -55°C | |
| 実装タイプ | はんだ | |
| コンタクトジェンダーコンタクト長さ | オス | |
| 動作温度 Max | 125°C | |
| 規格 / 承認 | No | |
| すべて選択 | ||
|---|---|---|
ブランド Samtec | ||
プロダクトタイプ 基板ヘッダ | ||
シリーズ SHF | ||
ピッチ 1.27mm | ||
コンタクトの数 8 | ||
材質 液晶ポリマー（LCP） | ||
行数 2 | ||
方向 ライトアングル | ||
シュラウド/アンシュラウド シュラウド | ||
取付タイプ 表面 | ||
コネクタシステム 基板対電線 | ||
コンタクトポイント材質 銀, 錫 | ||
接触オペレーション リン酸銅 | ||
列ピッチ 1.27mm | ||
動作温度 Min -55°C | ||
実装タイプ はんだ | ||
コンタクトジェンダーコンタクト長さ オス | ||
動作温度 Max 125°C | ||
規格 / 承認 No | ||
Samtec SHF シリーズシュラウド付き Terminal ストリップは 8 ピンで構成されています。極ピッチは 1.27 mm です。使用されている絶縁体の材質は、黒色の液晶ポリマーで、端子に使用されている材質はりん青銅です。
めっきは、 50 μ "(1.27 μ m) Ni 上の Sn または Au です
動作温度範囲： -55 → +125 ° C
RoHS に準拠しています
