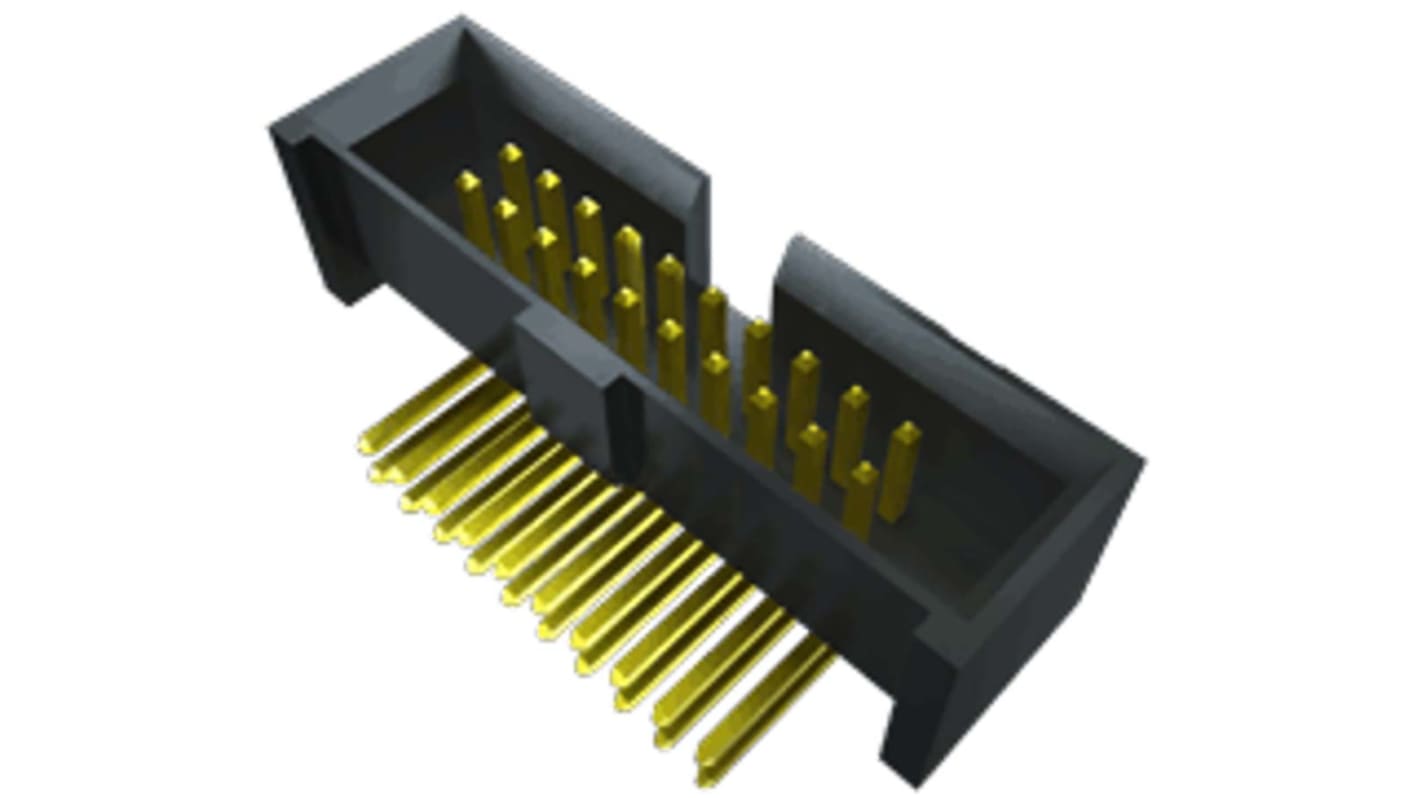

Samtec SHFシリーズ ライトアングル 基板ヘッダ 20極 1.27 mm 2列, 表面 シュラウド
- RS品番:
- 200-2163
- メーカー型番:
- SHF-110-01-L-D-SM-TR
- メーカー/ブランド名:
- Samtec
ボリュームディスカウント対象商品
1個小計：*
￥738.00
(税抜)
￥811.80
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 8 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 19 | ￥738 |
| 20 - 164 | ￥696 |
| 165 - 219 | ￥651 |
| 220 - 279 | ￥611 |
| 280 + | ￥566 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 200-2163
- メーカー型番:
- SHF-110-01-L-D-SM-TR
- メーカー/ブランド名:
- Samtec
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Samtec | |
| プロダクトタイプ | 基板ヘッダ | |
| シリーズ | SHF | |
| ピッチ | 1.27mm | |
| 材質 | 液晶ポリマー（LCP） | |
| コンタクトの数 | 20 | |
| 行数 | 2 | |
| 方向 | ライトアングル | |
| シュラウド/アンシュラウド | シュラウド | |
| 取付タイプ | 表面 | |
| コネクタシステム | 基板対電線 | |
| 接触オペレーション | リン酸銅 | |
| コンタクトポイント材質 | 銀, 錫 | |
| 列ピッチ | 1.27mm | |
| 実装タイプ | はんだ | |
| 動作温度 Min | -55°C | |
| コンタクトジェンダーコンタクト長さ | オス | |
| 動作温度 Max | 125°C | |
| 規格 / 承認 | No | |
| すべて選択 | ||
|---|---|---|
ブランド Samtec | ||
プロダクトタイプ 基板ヘッダ | ||
シリーズ SHF | ||
ピッチ 1.27mm | ||
材質 液晶ポリマー（LCP） | ||
コンタクトの数 20 | ||
行数 2 | ||
方向 ライトアングル | ||
シュラウド/アンシュラウド シュラウド | ||
取付タイプ 表面 | ||
コネクタシステム 基板対電線 | ||
接触オペレーション リン酸銅 | ||
コンタクトポイント材質 銀, 錫 | ||
列ピッチ 1.27mm | ||
実装タイプ はんだ | ||
動作温度 Min -55°C | ||
コンタクトジェンダーコンタクト長さ オス | ||
動作温度 Max 125°C | ||
規格 / 承認 No | ||
Samtec SHF シリーズシュラウド付き Terminal ストリップは 20 ピンあり。極ピッチは 1.27 mm です。使用されている絶縁体の材質は、黒色の液晶ポリマーで、端子に使用されている材質はりん青銅です。
めっきは、 50 μ "(1.27 μ m) Ni 上の Sn または Au です
動作温度範囲： -55 → +125 ° C
RoHS に準拠しています
