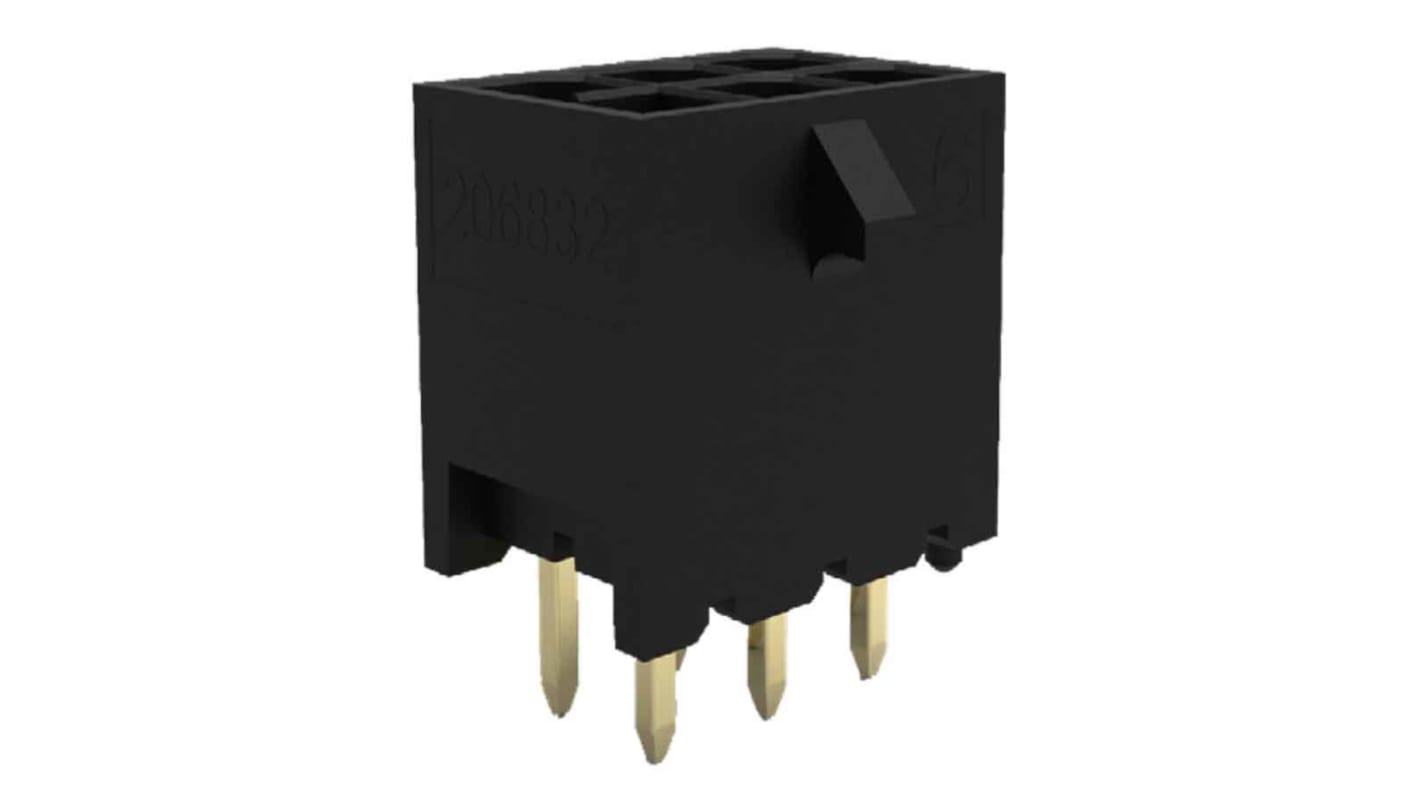

Molex Micro-Fitシリーズ 垂直 基板ヘッダ 20極 3 mm 2列, スルーホール シュラウド

基板用ヘッダ・コネクタ の一覧へ

1個小計：*

￥1,109.00

(税抜)

￥1,219.90

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 666 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥1,109

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
200-9818
メーカー型番:
206832-2002
メーカー/ブランド名:
Molex
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Molex

シリーズ

Micro-Fit

プロダクトタイプ

基板ヘッダ

電流

12.5A

ピッチ

3mm

コンタクトの数

20

材質

液晶ポリマー（LCP）

行数

2

方向

垂直

シュラウド/アンシュラウド

シュラウド

コネクタシステム

電線対基板

取付タイプ

スルーホール

コンタクトポイント材質

金

接触オペレーション

銅合金

動作温度 Min

-40°C

実装タイプ

はんだ

コンタクトジェンダーコンタクト長さ

オス

テールピン長

3.18mm

動作温度 Max

105°C

規格 / 承認

No

電圧

600 V

COO（原産国）:
CN

Molex 206832シリーズ PCBヘッダ、3 mmピッチ、20コンタクト - 206832-2002


この基板接続用ヘッダは、電子機器およびオートメーション産業における高性能用途向けに設計されています。この製品は、3.0mmピッチ、20回路の2列構成で、さまざまなコンポーネントを効果的に接続するのに最適です。垂直取り付け方向とシュラウド設計により、電線対基板シナリオでの確実で効率的な接続を保証します。

特長


• 高銅合金コンタクト材質により、導電性と耐久性を向上

• 金メッキにより耐腐食性が向上し、信頼性の高い接続を実現

• シュラウド設計により、意図しない接触を防止し、安全性を向上

• 高出力用途に最大定格電流12Aをサポート

• スルーホール設計により、確実で安定した取り付けが可能

• グローワイヤ対応、厳しい熱条件に最適

用途


• 配電システムで配電を基板に接続するために使用

• 信頼性の高い電気接続を必要とするオートメーション機器に最適

• スペースが限られ、効率が優先される電気システムに最適

• 堅牢で安定した接続を必要とする機械装置に採用

個々の回路の最大定格電流は何ですか?


各回路は最大定格電流12.5Aに対応し、高出力用途でのさまざまな電気的要求に対応します。

構造に使用される互換性のある素材は何ですか?


このヘッダーは主に接点材料の高銅合金製で、優れた電気性能を保証します。この樹脂は液晶ポリマーで、熱安定性と耐久性を備えています。

グローワイヤ機能は、どのように使いやすさを向上させますか?


グローワイヤ機能により、この部品は高温下での点火に耐えることができ、安全性と熱性能が重要な用途に適しています。

この製品の最大動作温度範囲は何ですか?


このコンポーネントは、-40°C～+105°Cの温度範囲で効率的に動作し、産業用途を含むさまざまな環境に対応します。
