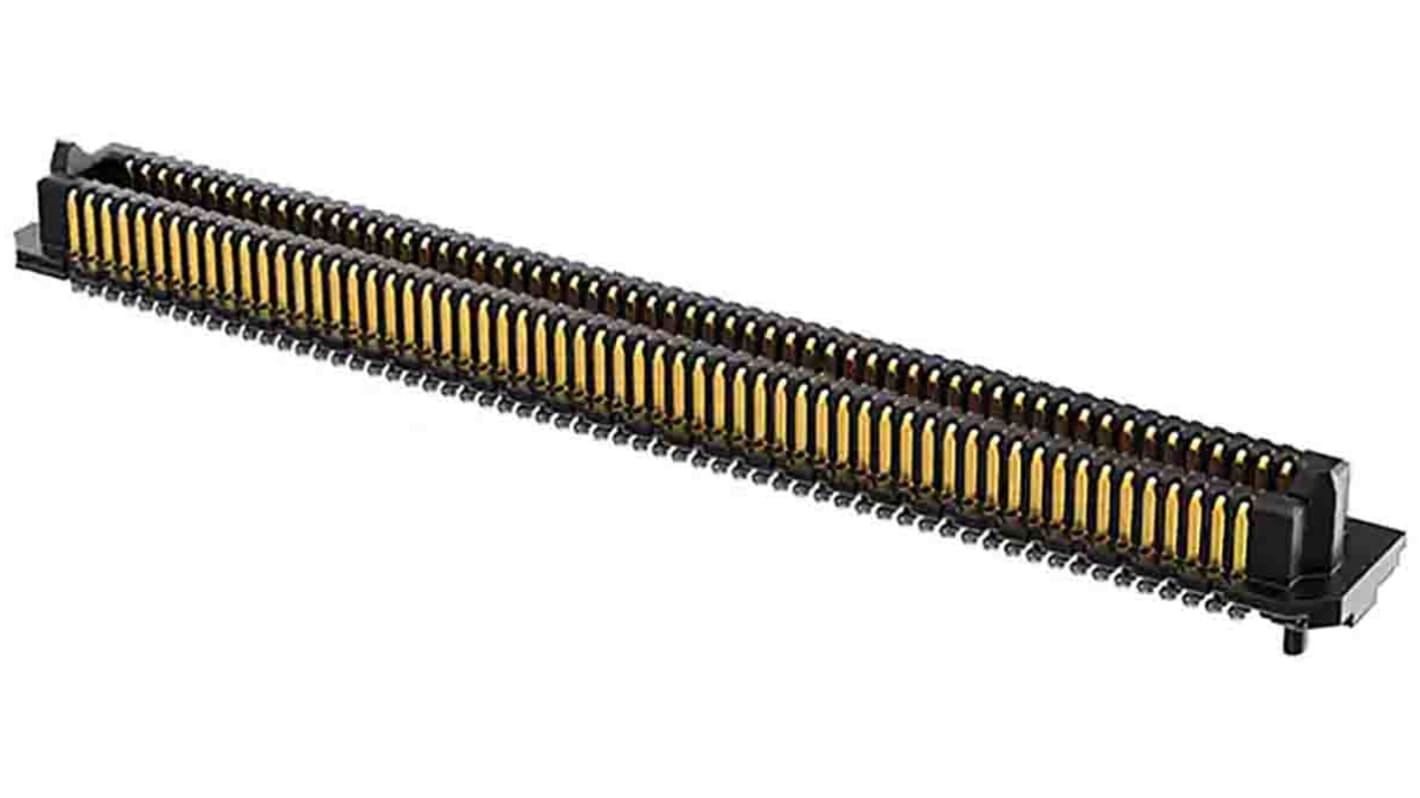

Samtec ADM6シリーズ 垂直 基板ヘッダ 60極 0.635 mm 4列, 表面 シュラウド

基板用ヘッダ・コネクタ の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
202-7907
メーカー型番:
ADM6-60-01.5-L-4-2-A
メーカー/ブランド名:
Samtec
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Samtec

シリーズ

ADM6

プロダクトタイプ

基板ヘッダ

ピッチ

0.635mm

電流

1.34A

材質

液晶ポリマー（LCP）

コンタクトの数

60

行数

4

方向

垂直

シュラウド/アンシュラウド

シュラウド

取付タイプ

表面

コネクタシステム

基板対基板

コンタクトポイント材質

金

接触オペレーション

銅合金

実装タイプ

はんだ

動作温度 Min

-55°C

動作温度 Max

125°C

コンタクトジェンダーコンタクト長さ

オス

規格 / 承認

No

COO（原産国）:
US
Samtec コネクタは、低プロファイルの超薄型表面実装ヘッダです。56 Gbps PAM4 の性能を備えた ADM6 は UMPT 及び UMPS シリーズと互換性があり、柔軟な 2 ピースの電源 / 信号ソリューションを提供します。

合計 240 個までの I/O で非常に密度が高くなります

スタック高 5 mm の低プロファイルで幅 5 mm の薄型です

4 列設計; 1 列あたり 10 → 60 ポジション（合計 40 → 240 ポジション）

信号品質性能向けに最適化された Edge Rate ® コンタクトシステムを搭載しています

56 Gbps PAM4 （ 28 Gbps NRZ ）用途に対応しています

はんだボール技術により、処理を簡素化して自動調心

追加のスタック高と開発時のピン数の増加
