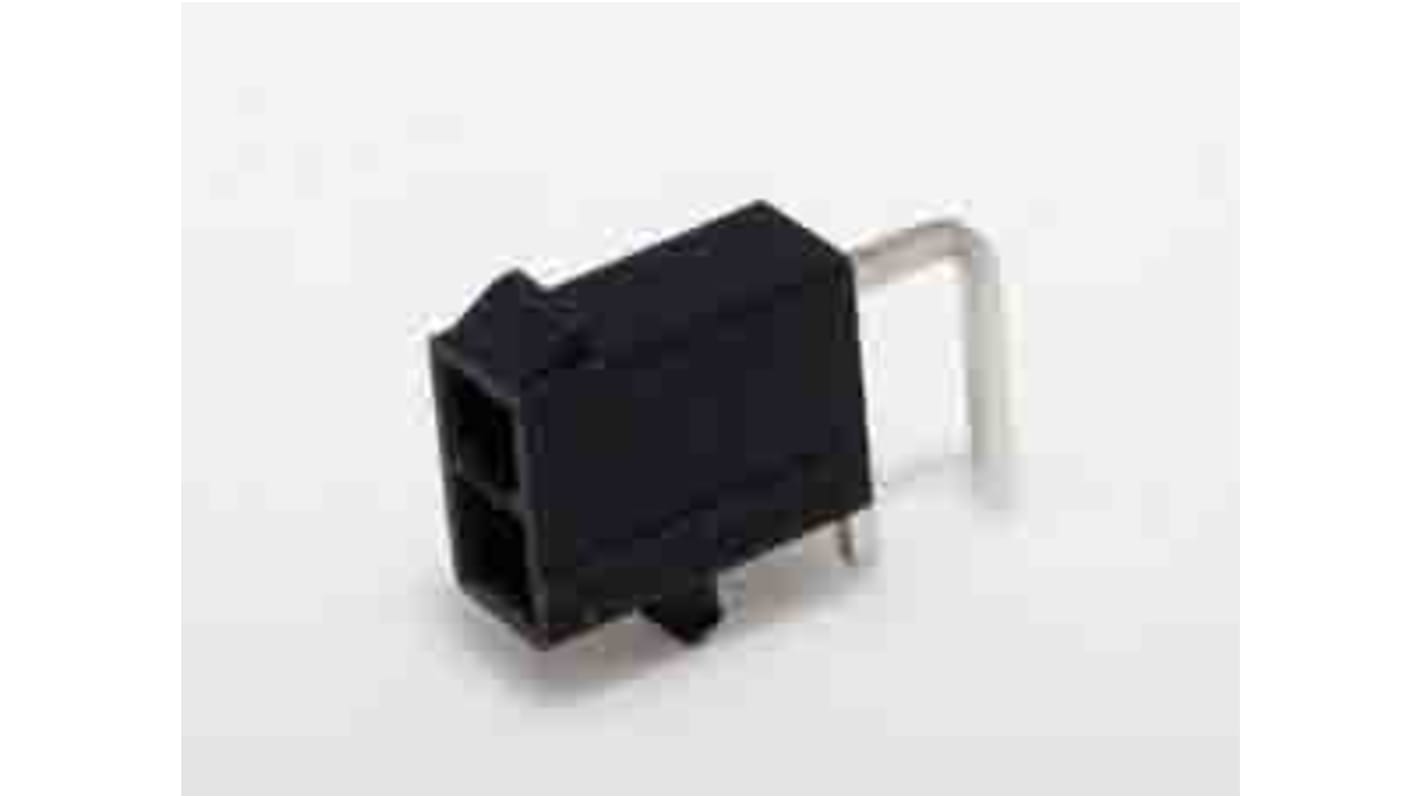

Molex 172448シリーズ ライトアングル 基板ヘッダ 2極 4.2 mm 2列, スルーホール シュラウド

基板用ヘッダ・コネクタ の一覧へ
ボリュームディスカウント対象商品

1 箱(1箱2280個入り) 小計：*

￥90,062.28

(税抜)

￥99,068.28

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 6,840 は 2025年12月15日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
2280 - 9120￥39.501￥90,062
11400 - 20520￥39.378￥89,782
22800 - 54720￥39.253￥89,497
57000 - 111720￥39.131￥89,219
114000 +￥39.008￥88,938

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
212-3306
メーカー型番:
1724480002
メーカー/ブランド名:
Molex
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Molex

シリーズ

172448

プロダクトタイプ

基板ヘッダ

ピッチ

4.2mm

電流

13A

コンタクトの数

2

材質

ナイロン

行数

2

方向

ライトアングル

シュラウド/アンシュラウド

シュラウド

コネクタシステム

基板 - ケーブル

取付タイプ

スルーホール

接触オペレーション

真鍮

コンタクトポイント材質

錫

列ピッチ

4.2mm

実装タイプ

はんだ

動作温度 Min

-40°C

コンタクトジェンダーコンタクト長さ

オス

テールピン長

3.6mm

動作温度 Max

105°C

規格 / 承認

CSA LR19980, UL E29179

電圧

600 V

COO（原産国）:
MX

Molex 172448シリーズ基板ヘッダ、4.2 mmピッチ、4.2 mmテールピン長 - 1724480002


この基板ヘッダは、現代の電子用途向けに設計された信頼性の高いコンポーネントです。Mini-Fit Jr.シリーズの一部で、ライトアングル方向に配置された2つの回路を備えたデュアル列レイアウトを備えています。このスナップインコネクタは耐久性に優れており、4.2 mmのピッチを備えているため、効率的なワイヤ対基板接続をサポートします。頑丈な素材で構成されており、最大13 Aの定格電流と600 Vの定格電圧に対応します。

特長


• シュラウド設計により、動作中に誤って切断されることを防止

• ライトアングル構成により、スペース効率の高い取り付けが容易

• デュアル列レイアウトにより、コンパクトな設計に対応する基板不動産を最適化

• スナップイン取り付けタイプにより、安定性を向上させるための確実な取り付けが可能

• コンタクトのスズめっきにより、信頼性の高い導電性と耐腐食性を実現

• -40 → +105 °Cの温度範囲をサポートし、汎用性に優れています。

用途


• オートメーションシステムの配電に使用

• コンシューマ電子機器アセンブリの接続に最適

• 産業機械制御パネルに最適

• 電気機器内のさまざまなワイヤ対基板で効果的

このコネクタは、どのくらいのかん合サイクルに耐えることができますか?


このコネクタは、最大30回のかん合サイクルに対応するように設計されており、動作寿命中に信頼性の高い接続を実現します。

このコネクターの構造にはどのような素材が使われていますか？


ボディ用のナイロン、コンタクト用の黄銅製で、導電性と耐腐食性を向上させるスズめっきが施されています。

このコネクタは、高温環境での使用に適していますか?


はい、温度範囲内で効果的に動作

最適なパフォーマンスを得るために推奨されるPCB厚さは？


推奨基板厚さは1.78 mmで、アセンブリ内の適切な保持とアライメントを確保します。

このコネクタは、基板にどのように取り付けられますか?


スナップイン取り付け方法を使用し、取り付けが簡単で、基板に確実に取り付けることができます。
