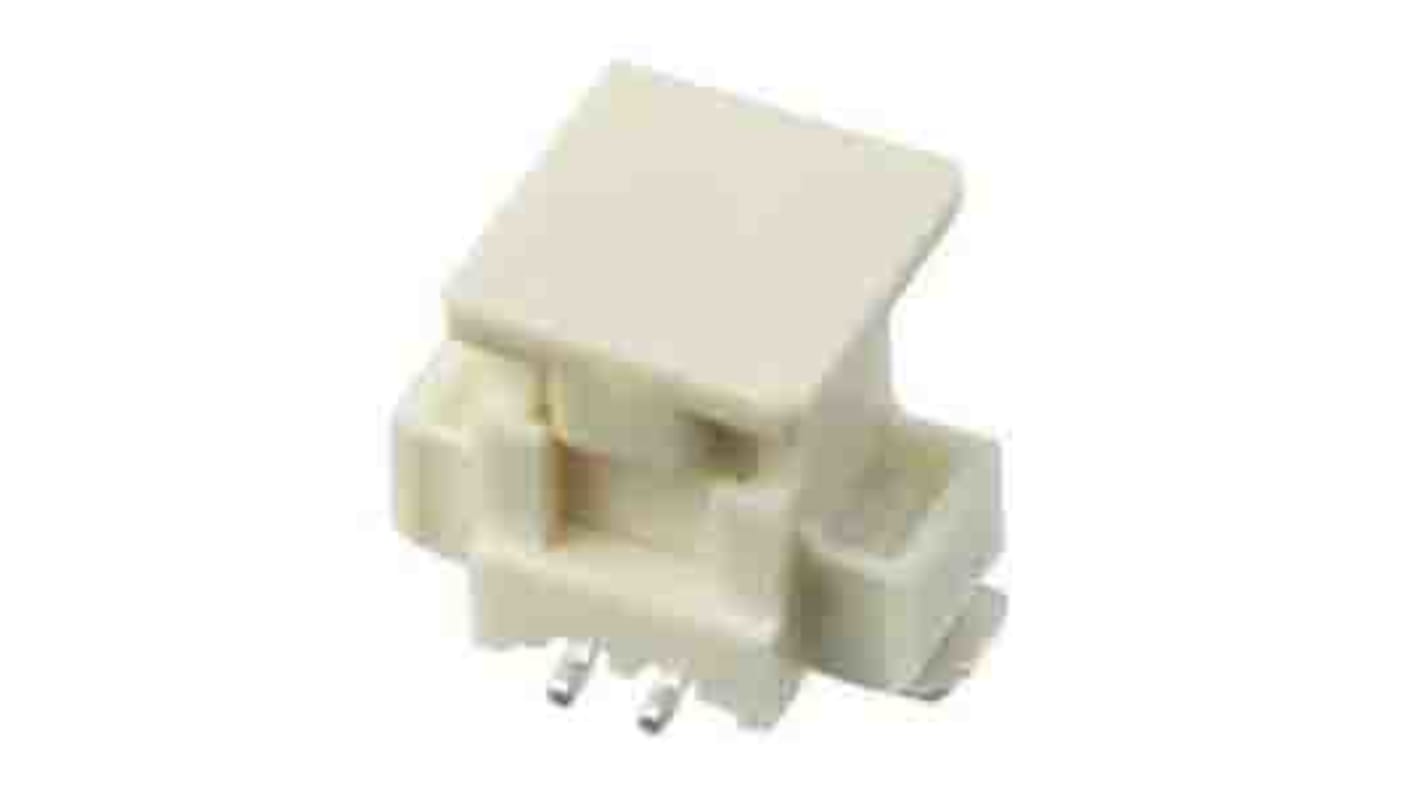

Molex 53398シリーズ 垂直 基板ヘッダ 2極 1.25 mm 1列, 表面 シュラウド

基板用ヘッダ・コネクタ の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥189.00

(税抜)

￥207.90

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 1,422 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 29￥189
30 - 299￥171
300 - 399￥152
400 - 799￥131
800 +￥112

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
212-3323
メーカー型番:
533980267
メーカー/ブランド名:
Molex
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Molex

プロダクトタイプ

基板ヘッダ

シリーズ

53398

ピッチ

1.25mm

電流

1A

材質

ナイロン

コンタクトの数

2

行数

1

方向

垂直

シュラウド/アンシュラウド

シュラウド

取付タイプ

表面

コネクタシステム

PicoBlade

コンタクトポイント材質

錫

接触オペレーション

リン酸銅

動作温度 Min

-40°C

実装タイプ

表面実装

列ピッチ

1.25mm

動作温度 Max

85°C

コンタクトジェンダーコンタクト長さ

オス

テールピン長

0.6mm

規格 / 承認

UL E29179

電圧

125 V

COO（原産国）:
MY

Molex 53398シリーズ基板ヘッダ、1.25 mmピッチ、2コンタクト - 533980267


この基板ヘッダは、電子アプリケーションの効率的な接続を実現するために設計されたPicoBladeコネクタシステムの一部です。コンパクトな1.25 mmピッチを備えた垂直シュラウド付き基板ヘッダで、表面実装の組み立てが簡単です。このコネクタは2つのコンタクトで構成されており、耐久性に優れたリン青銅製で、スズめっきが施されており、最適な電気的性能と信頼性を確保します。

特長


• シュラウド設計により、使用中の誤切断を防止

• 表面実装用途に最適で、組み立て効率を向上

• デュアル回路機能により、汎用性の高い接続ソリューションを実現

• 頑丈なリン青銅材質により、長期間の性能を発揮

• スズめっきにより、電気的接触と耐腐食性を向上

• 最大定格電流: 1 Aで信頼性の高い動作を実現

用途


• 制御回路のオートメーションシステムで広く使用

• 基板上の信号ルーティングに効果的な電子機器

• コンパクトなワイヤ対基板接続が必要な場合に最適

• 信頼性の高いデータ転送を実現するために、コンシューマ電子機器でよく見られます。

• スペースが限られている電気機器に統合

このコネクターには何回の嵌合サイクルが期待できますか？


最大30回のかん合サイクルに耐えるように設計されており、頻繁に使用するシナリオでも耐久性を確保します。

このコネクタでは、どのような種類の取り付けが可能ですか?


このコネクタは、表面実装用に特別に設計されており、組み立て中に自動配置が可能です。

このコネクタは、PicoBladeシリーズの他のコネクタと互換性がありますか?


はい、シームレスに統合できるように設計されたPicoBladeハウジングやケーブルアセンブリとかん合します。
