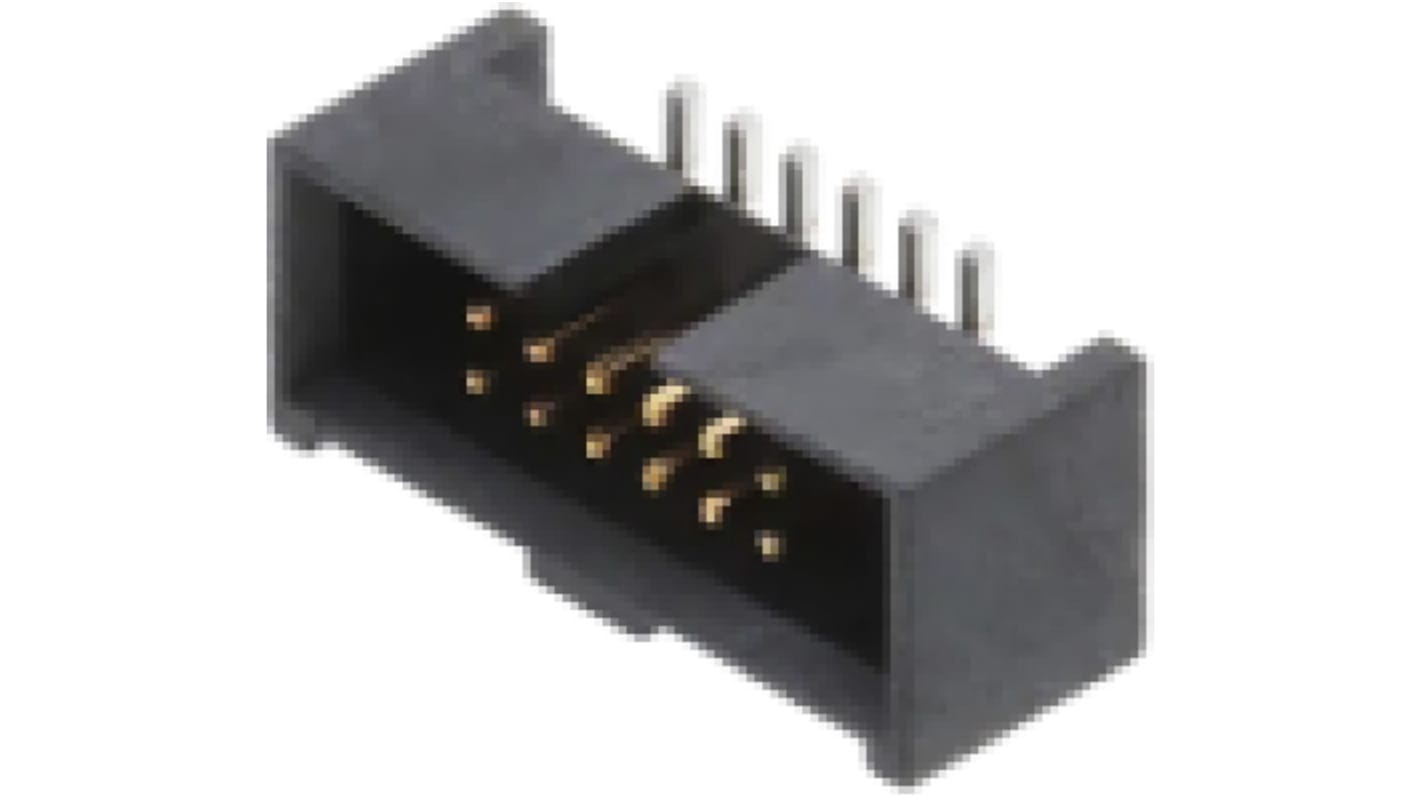

Samtec SHFシリーズ 垂直 基板ヘッダ 12極 1.27 mm 2列, 表面 シュラウド
- RS品番:
- 227-1736
- メーカー型番:
- SHF-106-01-L-D-SM-K-TR
- メーカー/ブランド名:
- Samtec
ボリュームディスカウント対象商品
1 リール(1リール450個入り) 小計：*
￥162,720.00
(税抜)
￥178,992.00
(税込)
在庫情報に現在アクセスできません - 後ほどご確認ください
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 450 - 1800 | ￥361.60 | ￥162,720 |
| 2250 - 4050 | ￥357.949 | ￥161,077 |
| 4500 - 10800 | ￥350.796 | ￥157,858 |
| 11250 - 22050 | ￥343.771 | ￥154,697 |
| 22500 + | ￥336.898 | ￥151,604 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 227-1736
- メーカー型番:
- SHF-106-01-L-D-SM-K-TR
- メーカー/ブランド名:
- Samtec
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Samtec | |
| シリーズ | SHF | |
| プロダクトタイプ | 基板ヘッダ | |
| ピッチ | 1.27mm | |
| コンタクトの数 | 12 | |
| 材質 | 液晶ポリマー（LCP） | |
| 行数 | 2 | |
| 方向 | 垂直 | |
| シュラウド/アンシュラウド | シュラウド | |
| コネクタシステム | 基板対電線 | |
| 取付タイプ | 表面 | |
| 接触オペレーション | リン酸銅 | |
| コンタクトポイント材質 | 銀, 錫 | |
| 列ピッチ | 1.27mm | |
| 実装タイプ | はんだ | |
| 動作温度 Min | -55°C | |
| 動作温度 Max | 125°C | |
| コンタクトジェンダーコンタクト長さ | オス | |
| 規格 / 承認 | No | |
| すべて選択 | ||
|---|---|---|
ブランド Samtec | ||
シリーズ SHF | ||
プロダクトタイプ 基板ヘッダ | ||
ピッチ 1.27mm | ||
コンタクトの数 12 | ||
材質 液晶ポリマー（LCP） | ||
行数 2 | ||
方向 垂直 | ||
シュラウド/アンシュラウド シュラウド | ||
コネクタシステム 基板対電線 | ||
取付タイプ 表面 | ||
接触オペレーション リン酸銅 | ||
コンタクトポイント材質 銀, 錫 | ||
列ピッチ 1.27mm | ||
実装タイプ はんだ | ||
動作温度 Min -55°C | ||
動作温度 Max 125°C | ||
コンタクトジェンダーコンタクト長さ オス | ||
規格 / 承認 No | ||
Samtec SHF シリーズ 1.27 mm シュラウド及びイジェクタ IDC ヘッダは、 1 列あたり 6 ポジションで、リードスタイルが 1 つです。接触面に 0.000254 mm の選択的な金めっきが施され、テールにつや消しスズが施されています。
2列
表面実装テール
ポリイミド製フィルムピックアンドプレースパッドです
テープ及びリールのパッケージング
